离心式风机叶轮与蜗壳结构设计

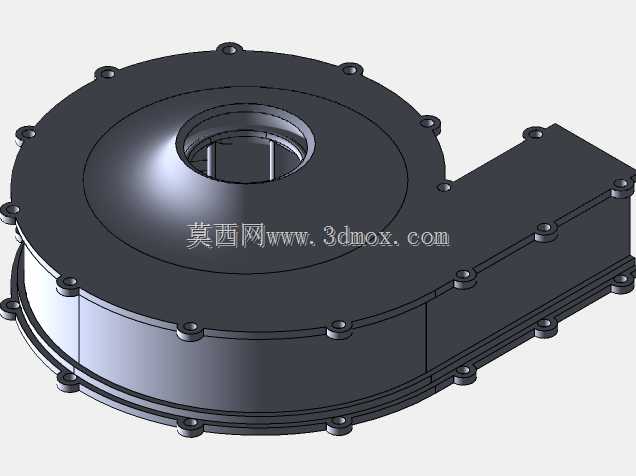

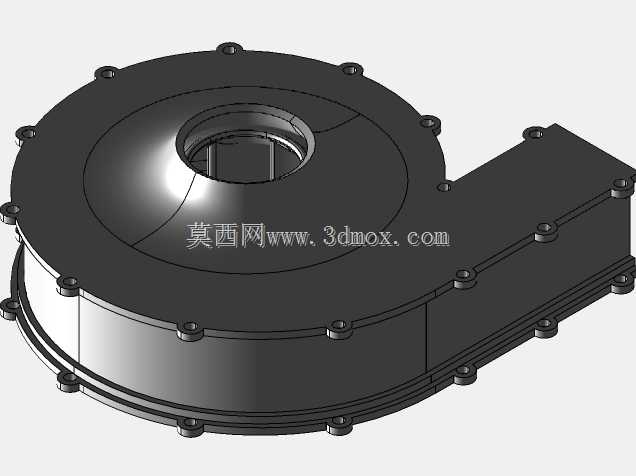

　　这套结构对应小型离心通风设备的核心过流部件，日常在桌面排风设备、小型工业散热机组、便携式除尘装置、电子设备冷却风道中都能见到同类型结构，核心作用是通过叶轮旋转带动气流获得动能，再经蜗壳的流道扩压将气流沿切向出口导出，完成指定路径的送风或排风作业。从结构细节来看，叶轮采用前向或者径向叶片布局，中心设置与驱动轴配合的安装轴孔，轮毂位置做了圆弧过渡处理，避免气流在叶轮入口处形成过大的局部涡流损失；外围的蜗壳采用分体式上下壳结构，沿壳体分型面均匀布置了螺栓连接凸台，每个凸台都预留了标准紧固件的安装过孔，装配时可以通过周向均匀分布的螺栓实现上下壳的紧密贴合，保证流道的密封性，减少工作过程中的气流泄漏损失。蜗壳的流道型线采用对数螺旋线近似设计，

　　从叶轮出口位置开始沿周向逐渐扩大过流面积，匹配气流在蜗壳内流动时的流量变化规律，降低流动过程中的沿程阻力。设计过程中需要重点把控几个安装边界尺寸：首先是叶轮与蜗壳内壁的径向间隙，间隙过大会导致气流回流损失大幅提升，间隙过小则容易因为加工装配误差或者运行振动出现叶轮擦碰壳体内壁的故障，一般小型结构的单侧间隙控制在1-2mm区间即可；其次是中心轴孔与蜗壳入口的同轴度要求，装配时需要保证驱动轴、叶轮、蜗壳入口三者的同轴度公差在0.1mm以内，避免叶轮运行时出现偏摆，带来异常振动和噪音。另外蜗壳的切向出口位置做了平直的连接法兰边，预留了与外接风道对接的安装孔位，方便后续整机装配时快速对接通风管路。上下壳体的分型面选择在蜗壳轴向的中间位置，

　　既方便模具成型或者机加工时的脱模、装夹，也能在后期维护时直接拆开上壳清理叶轮附着的灰尘、纤维等杂物，降低运维的拆解难度。叶轮的叶片与前后盖板之间采用一体化结构设计，减少拼接带来的强度问题，同时保证流道内壁的光滑度，降低气流流动的摩擦阻力。在实际选型适配时，需要根据目标风量风压参数调整叶轮的直径、叶片数量以及蜗壳的出口截面尺寸，这套结构的尺寸基准可以直接作为同功率等级离心风机的设计参考，建模时保留了所有的安装凸台、轴孔、连接孔的细节特征，方便后续直接导入工程图模块生成加工图纸，也可以在此基础上调整壁厚、螺栓孔间距等参数适配不同的材料选型，比如采用塑料注塑成型时可以适当降低壁厚，采用钣金焊接加工时则需要调整法兰边的折弯尺寸适配焊接工艺要求。
