约翰迪尔农机配套工具箱固定支撑结构

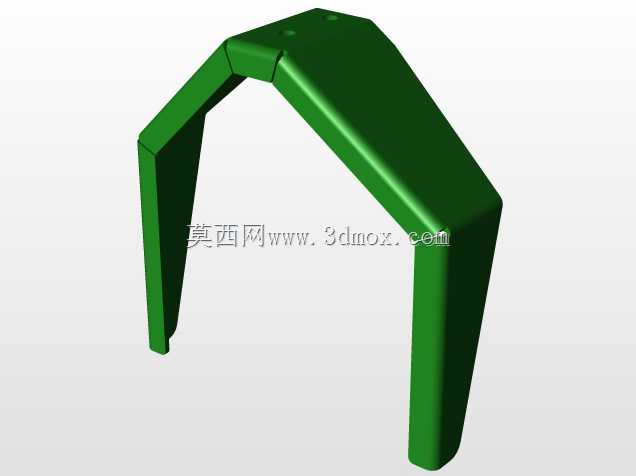

　　该支撑结构主要适配约翰迪尔系列农用拖拉机的侧置工具箱挂载场景，针对农机作业时颠簸幅度大、田间作业泥水侵蚀多的实际工况设计，核心作用是为外置硬质工具箱提供稳定的三点式固定点位，避免工具箱在农机转场、作业过程中出现晃动脱落、连接部位疲劳断裂的问题。从结构设计逻辑来看，整体采用一体化弯折成型的拱形承载构型，顶部平面预留两个同轴安装孔位，用于和拖拉机机身侧部的预装挂载螺柱对位锁紧，两个向下延伸的支腿末端做收窄导向处理，既可以在安装时快速卡入工具箱背部的定位卡槽，也能在长期受力时分散支腿根部的应力集中，避免钣金件在持续振动下出现开裂。结构的弯折过渡处均做了大圆角处理，没有尖锐的应力集中棱边，一方面适配钣金冲压的工艺特性，减少弯折工序的废品率，

　　另一方面也能避免安装维护时剐蹭操作人员，同时降低田间作业时秸秆、杂草挂附在结构棱角处的概率。从安装边界来看，顶部安装面的孔位间距严格匹配约翰迪尔对应机型侧围的标准挂载孔距，两个支腿的内档宽度适配对应型号工具箱背部的卡槽间距，支腿长度经过校核，安装后工具箱与机身侧围预留15mm左右的间隙，既不会因为间隙过大导致工具箱晃动量超标，也不会因为间隙过小积存泥水、磨损机身漆面。结构表面的弯折加强筋顺着受力方向布置，在不额外增加板材厚度的前提下提升了整体抗扭刚度，即便在农机满载颠簸、工具箱内放置重型维修工具的工况下，结构形变量也能控制在允许范围内，不会出现支腿外张导致的固定失效问题。这类挂载支架的设计核心是平衡承载性能、安装便捷性与工况适应性，

　　不需要额外的复杂连接辅件，仅靠顶部两个锁紧螺栓配合支腿的定位卡槽即可完成安装，日常维护时拆卸工具箱也无需完全拆除支架，松开顶部锁紧螺母即可将支架连带工具箱整体取下，适配农机户外作业时快速维护的实际需求。拱形的主体构型也能在发生侧向剐蹭时通过自身的适度形变吸收冲击能量，避免刚性碰撞直接损坏工具箱或者机身挂载点，结构的板材厚度选型经过载荷校核，能够承载满载12kg左右的工具箱重量，同时兼顾轻量化要求，不会给农机增加不必要的额外负载。
