任天堂GameCube家用游戏主机结构建模

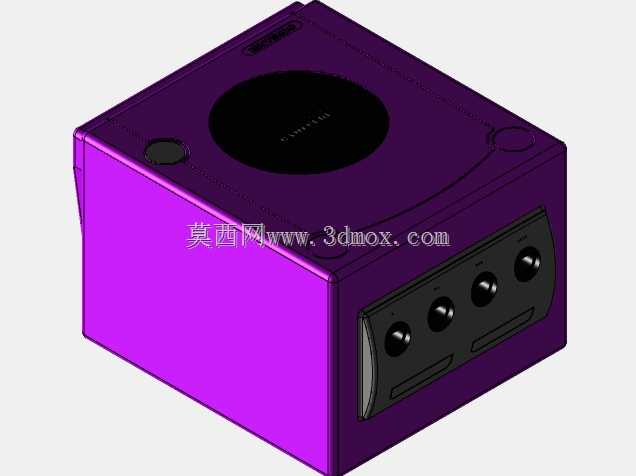

　　本次建模还原的是任天堂推出的家用立方体游戏主机，从结构设计角度看，整机采用正立方体外型布局，这种规整的壳体设计在消费电子设备中，能够最大化利用内部堆叠空间，同时降低外壳注塑成型的模具复杂度，四个立面的垂直结构也让设备在桌面摆放时无需额外的定位支撑，可适配多数电视柜、桌面置物架的常规摆放间隙，不会因为异形轮廓占用多余的周边空间。主机正面预留四个手柄接插口，接口区域做了内凹的沉台设计，既能够在插拔手柄时提供手指操作的让位空间，也能避免接口突出壳体在搬运过程中发生磕碰损坏，接口旁的记忆卡插槽与手柄接口做了同平面的排布，减少内部PCB板的走线弯折长度，降低信号传输的损耗。顶面的光盘仓采用圆形下沉式设计，仓盖与顶面壳体保持齐平，

　　闭合后无突出结构，日常放置小物件时不会刮花仓盖表面，光盘读取模块居中布置在整机内部中心位置，能够平衡整机的重量分布，搬运时不会因为重心偏移导致设备滑落。侧面的散热格栅区域做了隐蔽式的开槽设计，在保证空气对流散热效率的同时，不会破坏整机外观的整体性，内部风道从侧面进风，顺着电源模块、主板芯片、光驱模块的排布方向流通，最终从后侧的出风口排出热量，长时间高负载运行时也能维持内部元器件的工作温度在合理区间。建模过程中严格还原了壳体的壁厚参数，所有卡扣连接位的尺寸都匹配实际产品的装配公差，外壳的分模线位置做了精准的还原，能够直接用于3D打印替换外壳的结构验证，也可以作为消费电子壳体结构设计的参考案例，

　　帮助结构设计师理解紧凑型家用数码设备的空间堆叠逻辑，在做同类立方体造型的电子产品设计时，可参考其接口排布、重心控制、散热风道的设计思路，平衡外观整体性与结构实用性的需求。主机底部的四个防滑脚垫位置做了凸起的定位柱，脚垫安装后能够抬升整机底部与桌面的间隙，避免底部直接贴合桌面阻碍底部进风，同时防滑脚垫的阻尼特性能够让设备在桌面放置时保持稳定，插拔线材或手柄时不会轻易移位。
