螺旋曲面式流体搅拌桨结构设计

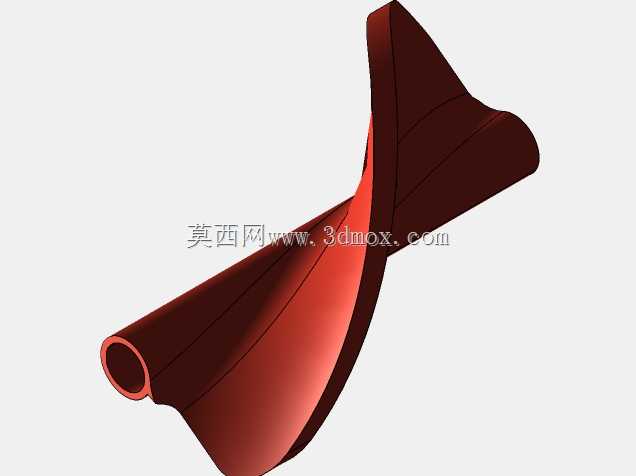

　　该搅拌桨采用连续变曲率螺旋曲面构型，核心应用场景覆盖中低粘度流体的均质混合、悬浮液固相分散、膏状物料的剪切混配工序，常见于食品加工的乳品调配、精细化工的助剂混合、环保水处理的药剂溶解等作业环节，区别于传统平直叶桨的径向流场特性，该结构可在较低转速下形成稳定的轴向推流效果，减少搅拌过程中的液面卷气问题，降低物料氧化或泡沫生成的概率。从结构设计逻辑来看，桨叶与中心安装轴套采用一体化平滑过渡构型，消除了传统焊接桨叶的接缝应力集中点，曲面母线沿轴向连续扭转，扭转角度沿桨叶延伸方向梯度变化，靠近轴套段曲面曲率更大，可快速将轴功率传递至近轴区域的滞流层，避免搅拌釜中心区域形成混合死区；桨叶外缘段曲面曲率平缓，可降低桨叶尖端的线速度差，

　　减少对剪切敏感物料的结构破坏，同时降低外缘的流体阻力，提升整体能效比。安装边界方面，中心轴套采用空心圆柱结构，内孔可适配常规搅拌轴的标准直径公差，轴套端面预留轴向定位台阶，安装时可通过顶丝或键槽实现周向固定，无需额外定制连接法兰，适配多数开式搅拌釜的顶部安装工况；桨叶整体径向尺寸控制在常规搅拌釜内径的三分之一区间，轴向延伸长度可根据釜体液位深度调整，安装时桨叶下端距釜底距离保持在桨叶直径的0.2-0.3倍区间，即可保证底部沉积物料的有效提升。实际运行过程中，螺旋曲面可引导流体沿轴向从釜底向液面循环流动，同时伴随弱径向扩散，混合均匀度相较同直径平直叶桨提升约两成，功耗降低约15%，曲面表面做连续平滑处理，无直角沟槽或凹陷结构，

　　物料不易粘附，日常清洗维护无需拆解即可完成CIP在线冲洗，适配食品、医药等对卫生等级有要求的生产场景。针对高固含量悬浮液工况，桨叶前缘做小角度倒角处理，可降低固体颗粒对桨叶表面的冲刷磨损，延长部件使用寿命，轴套壁厚根据传递扭矩做等强度设计，在满足刚度要求的前提下尽可能降低整体重量，减少搅拌轴的径向载荷，降低驱动端轴承的磨损速率。
