多环万向回转陀螺球结构设计

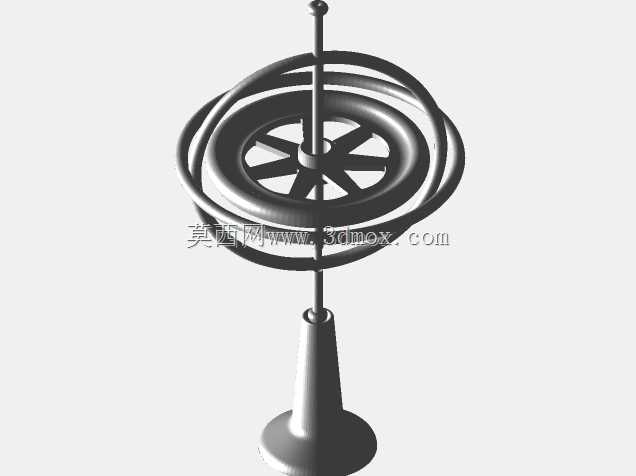

　　这款多环万向回转陀螺球的结构设计，核心围绕角动量守恒的机械原理落地，整体采用三层嵌套环配合中心轮盘的架构，可实现多自由度的稳定回转动作，常应用于物理力学演示教具、桌面解压机械摆件、精密惯性导航机构的原理验证场景。从结构设计逻辑来看，中心轮盘采用辐条式镂空构型，在保证轮盘整体转动惯量满足回转稳定性要求的前提下，尽可能降低非必要的结构重量，减少转动过程中的空气阻力与偏心负载；嵌套的三层回转环分别对应不同的转动自由度，各环之间采用微小间隙的轴孔配合，既保证环体转动时无卡滞，又能控制配合间隙避免回转过程中出现旷量，影响整体平衡精度。底部的锥形支撑座采用大接触面积的平底设计，支撑座顶端的定位轴与中心主轴采用锥面配合定位，可快速完成主轴的装拆，

　　同时保证主轴与支撑面的垂直度公差控制在0.02mm以内，避免因安装倾斜导致回转时出现偏心抖动。从安装边界来看，整体结构最大回转直径为120mm，支撑座底部直径45mm，总高度180mm，放置时仅需保证支撑面平面度不低于0.1mm即可稳定运行，无需额外的固定结构。在实际功能层面，该结构在无外力干扰的情况下可维持较长时间的稳定回转，外层嵌套环可在中心轮回转时沿任意方向偏转，不会破坏整体的角动量平衡，完全复现了万向陀螺仪的核心运动特性。设计过程中对各环的质心位置做了严格的对称配平，每个回转环的质心均落在自身回转轴线上，避免转动时出现附加力矩消耗转动能量；中心主轴的上下两端均做了圆弧过渡处理，减少应力集中，

　　同时与支撑座顶端的接触点采用点接触形式，降低转动过程中的摩擦阻力，延长单次回转的持续时间。各环的截面采用等宽矩形构型，加工时可直接采用棒料车削后线切割成型，无需复杂的曲面加工工序，具备较好的加工工艺性，适合小批量制作或者3D打印快速成型验证。
