XT90E-M面板式大电流连接器结构设计

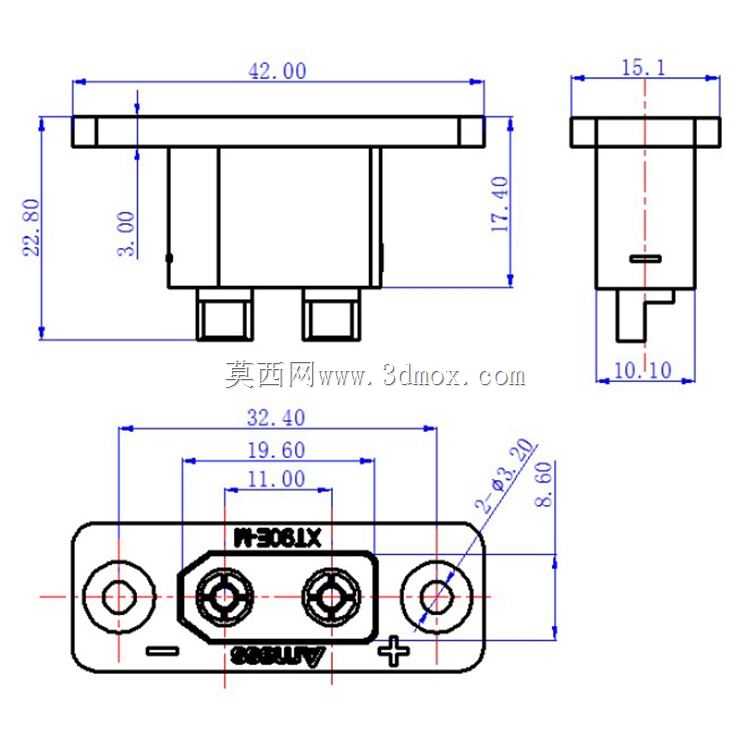

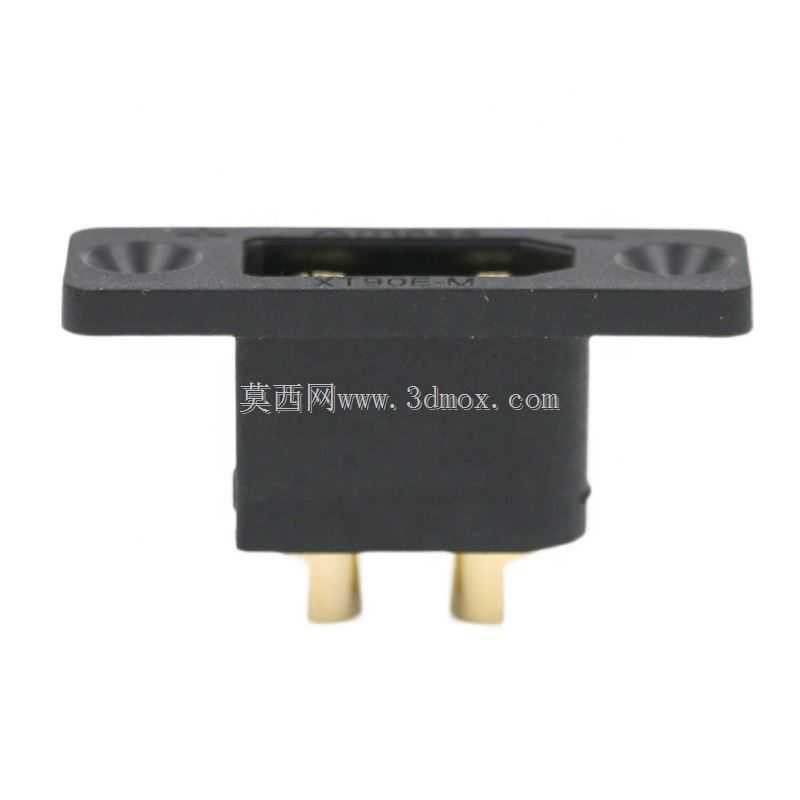

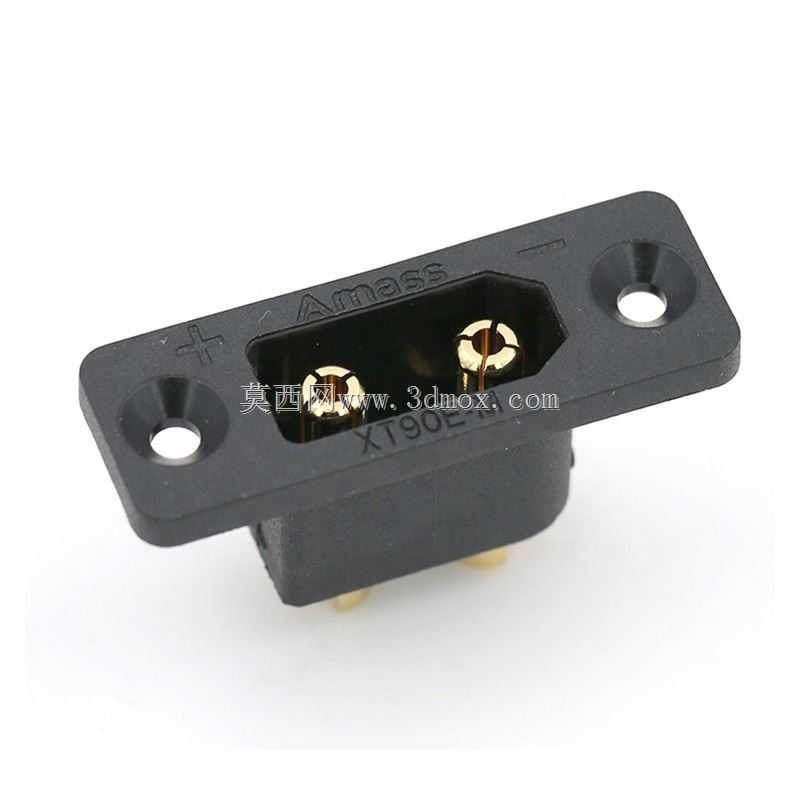

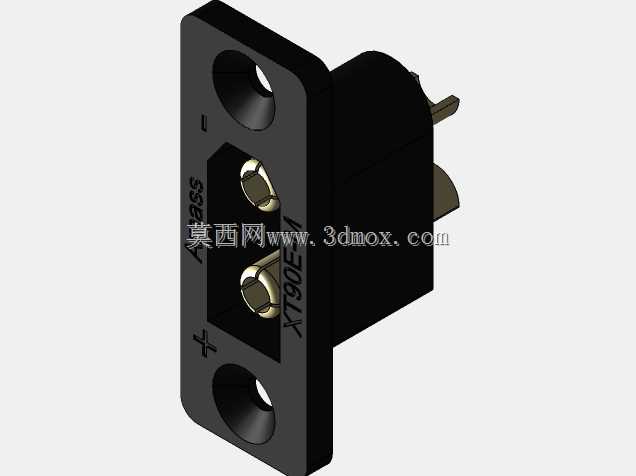

　　在航模动力系统、大功率便携储能设备、工业移动供电单元这类需要频繁插拔大电流回路的场景里，面板固定式的电源接插件一直是结构选型里容易被忽略但直接影响整机可靠性的部件。这款XT90E-M接插件采用法兰式面板安装结构，安装耳上预留的两个沉头安装孔可直接通过螺丝固定在设备壳体的开孔位，安装后插件主体嵌装在壳体内部，仅插合端面外露，既可以避免外接插头线缆受力时直接拉扯焊盘部位，也能让设备外表面保持规整，没有突出的接插结构，方便设备收纳与运输过程中的磕碰防护。从结构设计逻辑来看，这款接插件的公端插针采用镀金工艺，接触电阻控制在极低水平，可承载持续30A的工作电流，短时峰值电流可达到60A，完全覆盖常规锂电动力回路的载流需求，

　　插合部位的防呆结构可以避免正负极反插，插合后有明确的阻尼到位感，不会因为设备振动出现松脱断电的问题。接插件的绝缘基座采用耐高温的工程塑料材质，可在较宽的温度区间内保持结构强度，不会因为焊线时的高温或者长期大电流发热出现基座变形、插针移位的问题。在做整机结构布局时，需要注意面板开孔的尺寸边界，要给接插件尾部的焊线端预留足够的线缆弯折空间，焊线端的引脚间距足够大，常规8-12AWG的动力线焊接时不会出现相邻引脚短路的问题，安装法兰的厚度较薄，固定在1-3mm厚度的金属或者塑料壳体上时，不会出现安装后接插件歪斜的问题。这类面板安装式的接插件相比直接引线的接插件，最大的优势在于整机装配时可以先将接插件固定在壳体上，

　　再完成内部线缆的焊接与理线，后期维护时也不需要拆开整机内部结构就可以直接检查外接插头的连接状态，在批量生产的装配工序里能有效减少接线工位的操作难度，也能避免内部线缆因为外力拉扯出现焊点脱开的故障。接插件的外露端面做了轻微的倒角处理，外接插头插入时可以自动导正，不需要刻意对准插孔位置，在户外作业或者光线不好的操作场景下，也能快速完成电源回路的插接操作，防护等级可以满足常规室内外设备的使用需求，不会因为日常的浮尘、溅水出现接触不良的问题。
