Nanuk905硬质防护箱内壳结构设计

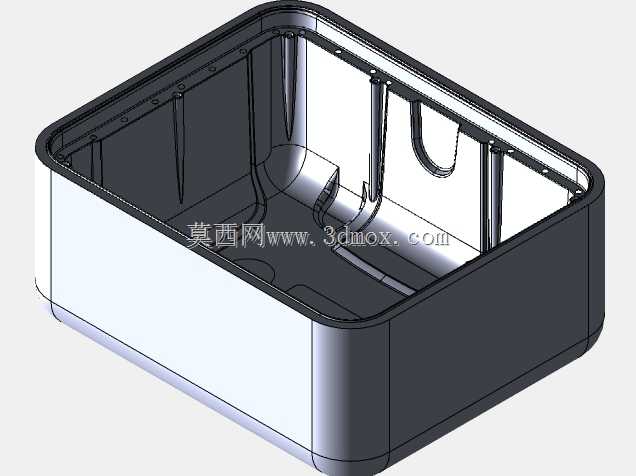

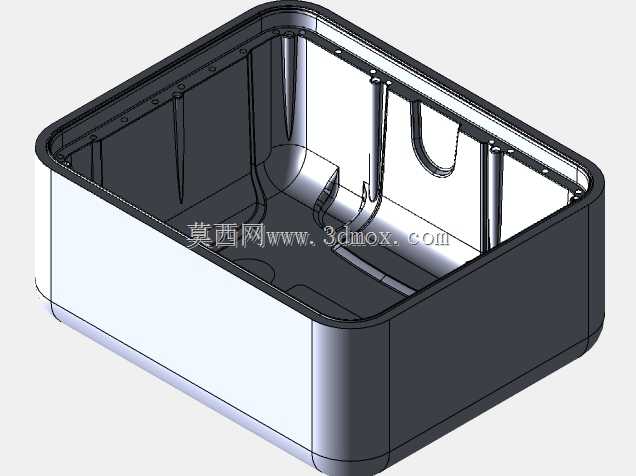

　　这款硬质防护箱内壳结构，主要面向户外作业、精密仪器携行、应急通讯设备转运等场景使用，作为防护箱的核心承载结构，直接决定了内置设备的固定可靠性与防护冗余度。从结构设计来看，内壳整体采用圆角矩形的腔体构型，所有转角位置均做了大圆弧过渡处理，一方面可以降低硬质工程塑料注塑成型时的应力集中风险，避免长期受外力冲击时转角位置出现开裂，另一方面也能在箱体受侧向冲击时，通过圆弧面分散传导冲击力，减少传递到内置设备上的瞬时载荷。腔体内壁设置了多道纵向加强筋，筋位沿着腔体深度方向从开口边缘延伸至腔体底部，筋位的排布完全匹配内置设备的避让空间，不会占用有效装载容积，同时可以大幅提升侧壁的抗挤压能力，即便箱体受到外部重物堆压，

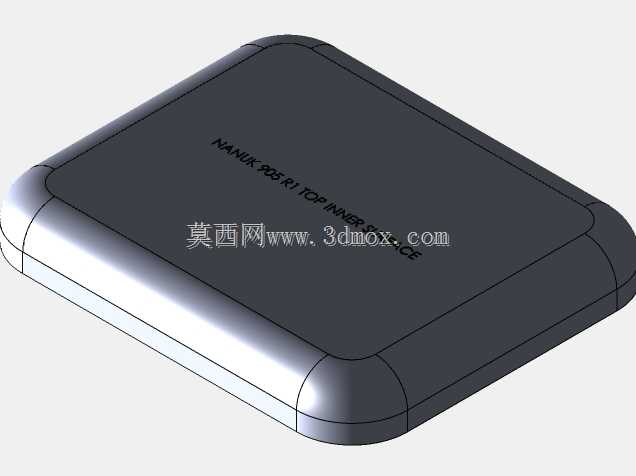

　　侧壁也不会出现大面积凹陷变形。腔体内部预设的安装孔位，完全按照原厂配套的设备固定支架、缓冲衬垫安装基准设计，孔位的同轴度、孔深公差都控制在装配允许范围内，不需要二次加工就可以直接适配原厂的固定组件，安装时可以直接将设备支架通过紧固件固定在内壳预设孔位上，避免现场打孔破坏壳体的结构完整性。从安装边界来看，内壳的外轮廓尺寸完全匹配Nanuk905防护箱的外壳内腔，侧壁与外壳之间预留了缓冲层的安装间隙，可以填充发泡缓冲材料进一步提升抗冲击性能，开口边缘的止口结构与箱盖的密封槽完全适配，合箱时可以保证密封胶圈均匀受压，满足IP67级防护的装配要求。在实际选型使用时，结构设计人员可以直接基于该内壳模型完成内置设备的布局设计，

　　提前校验设备与腔体的干涉情况，确认线缆走线空间、固定支架的安装位置，不需要反复测量实物尺寸，能大幅缩短防护箱定制改装的设计周期。腔体内的凹槽结构专门针对常用通讯设备、精密检测仪器的外形做了避让，比如手持终端的天线位置、检测仪器的接口凸起位置，都预留了足够的容纳空间，不会出现设备装进去之后压损接口、顶坏天线的问题。内壳底部的加厚区域，主要用于承载重量较大的设备模块，该区域的壁厚比常规侧壁厚30%左右，同时底部背面也设置了网格状加强筋，避免重型设备长期放置导致底部变形下垂。
