模块化快锁式拼接连接锁紧结构设计

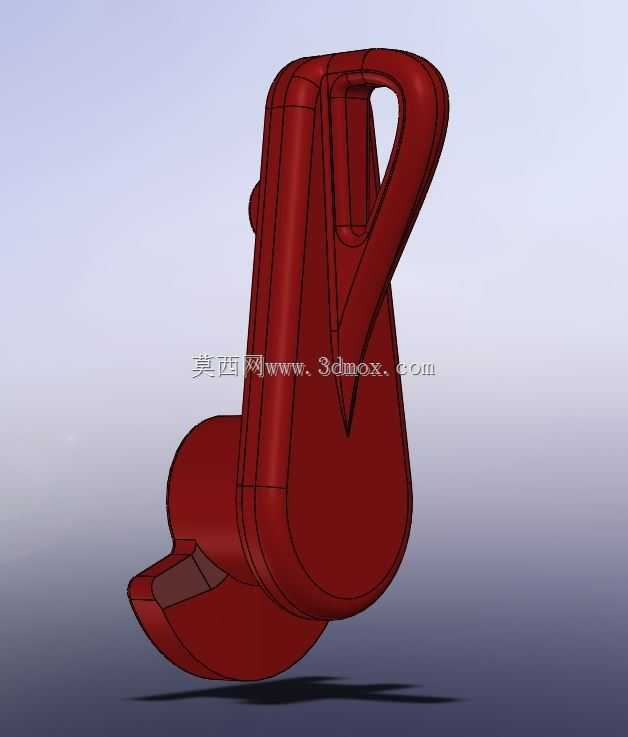

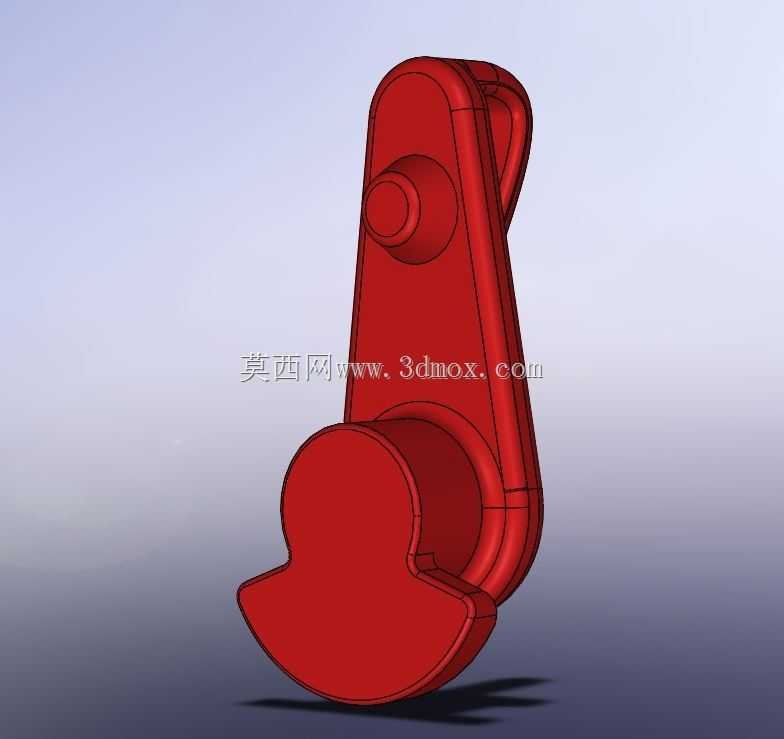

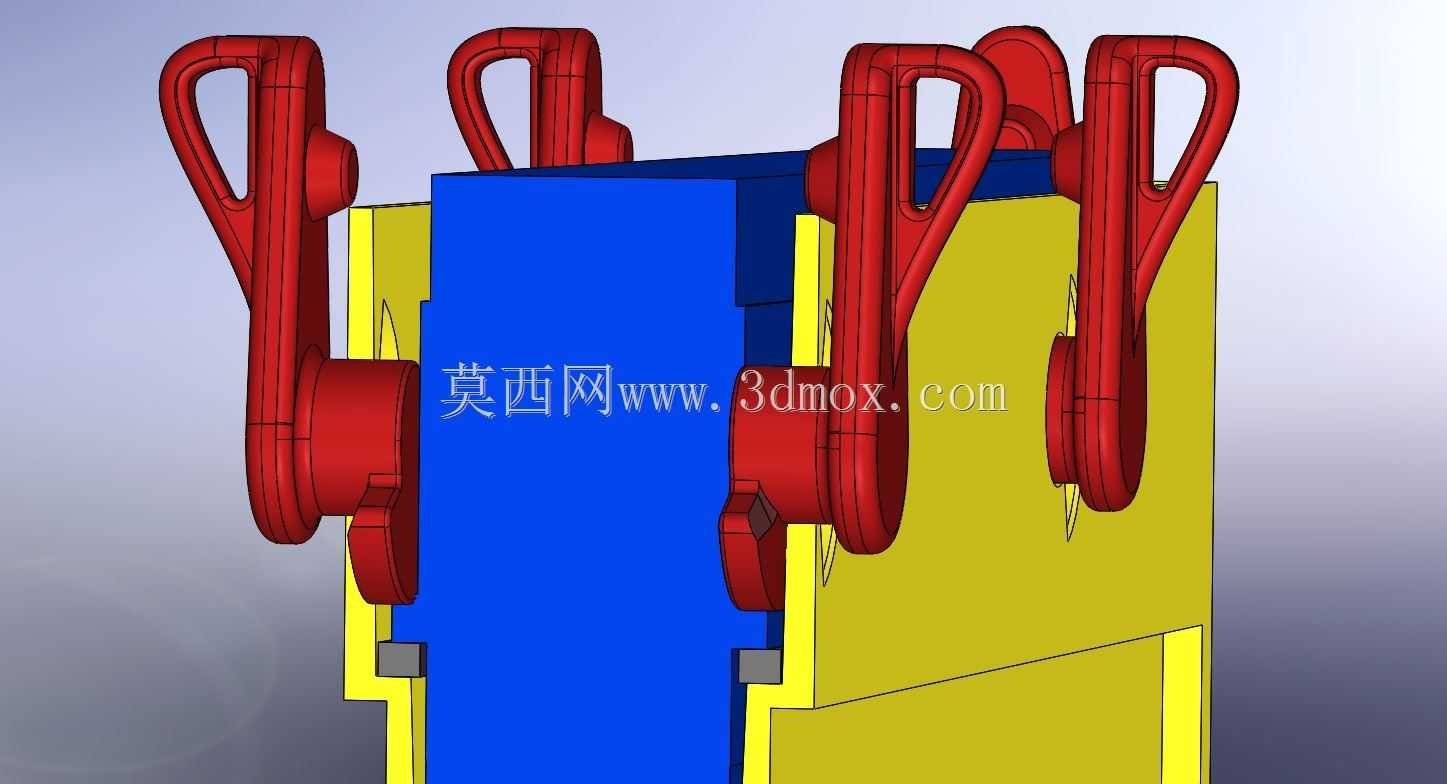

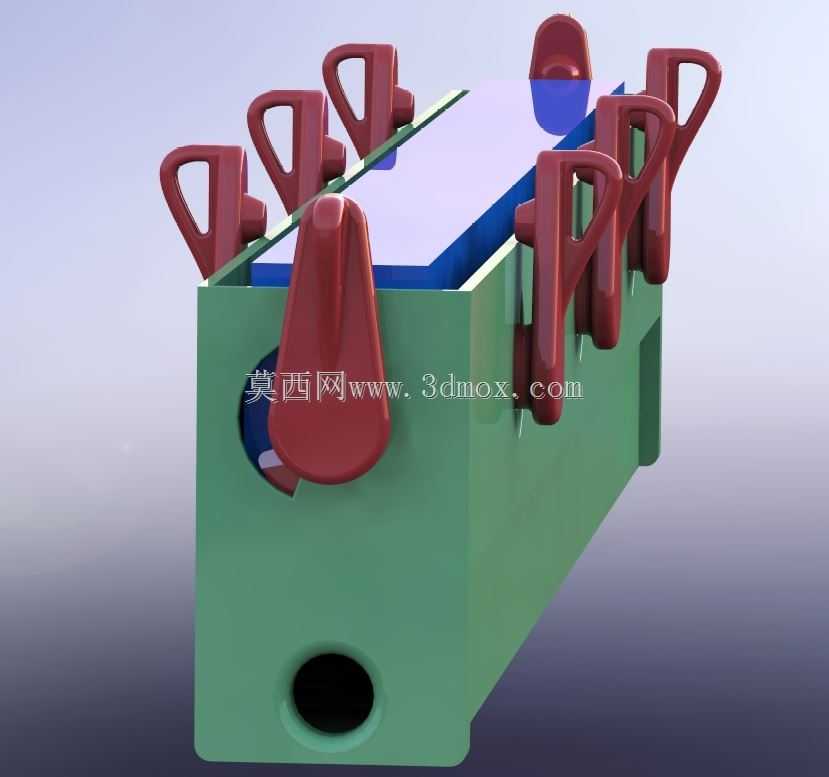

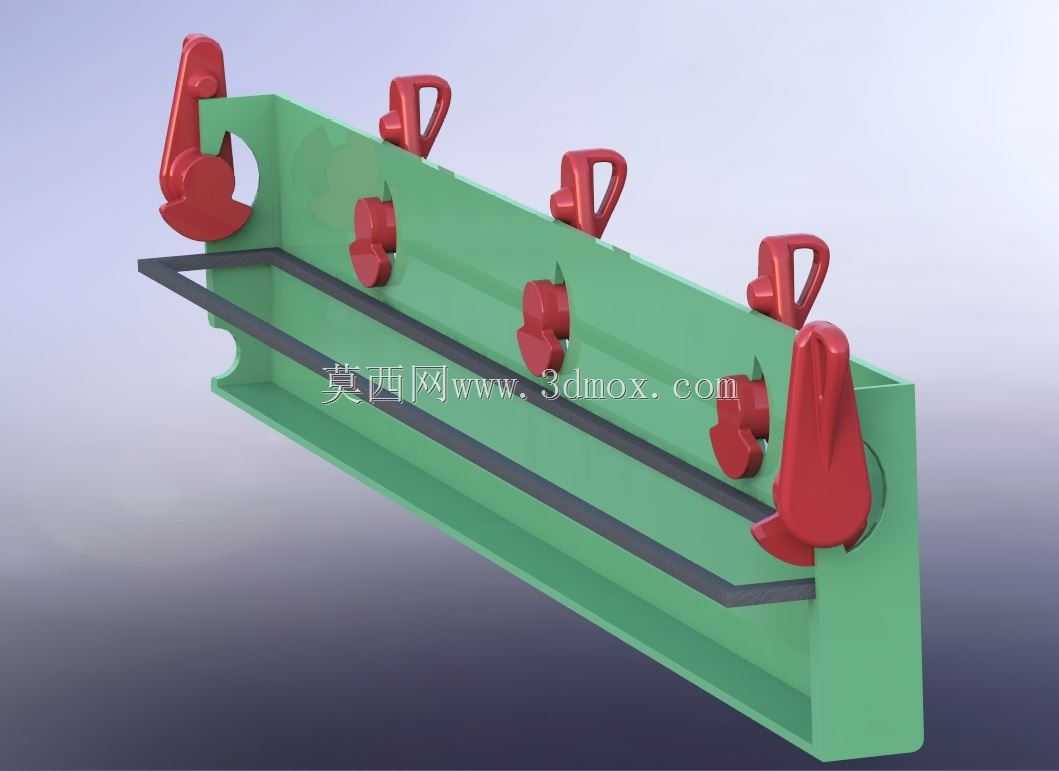

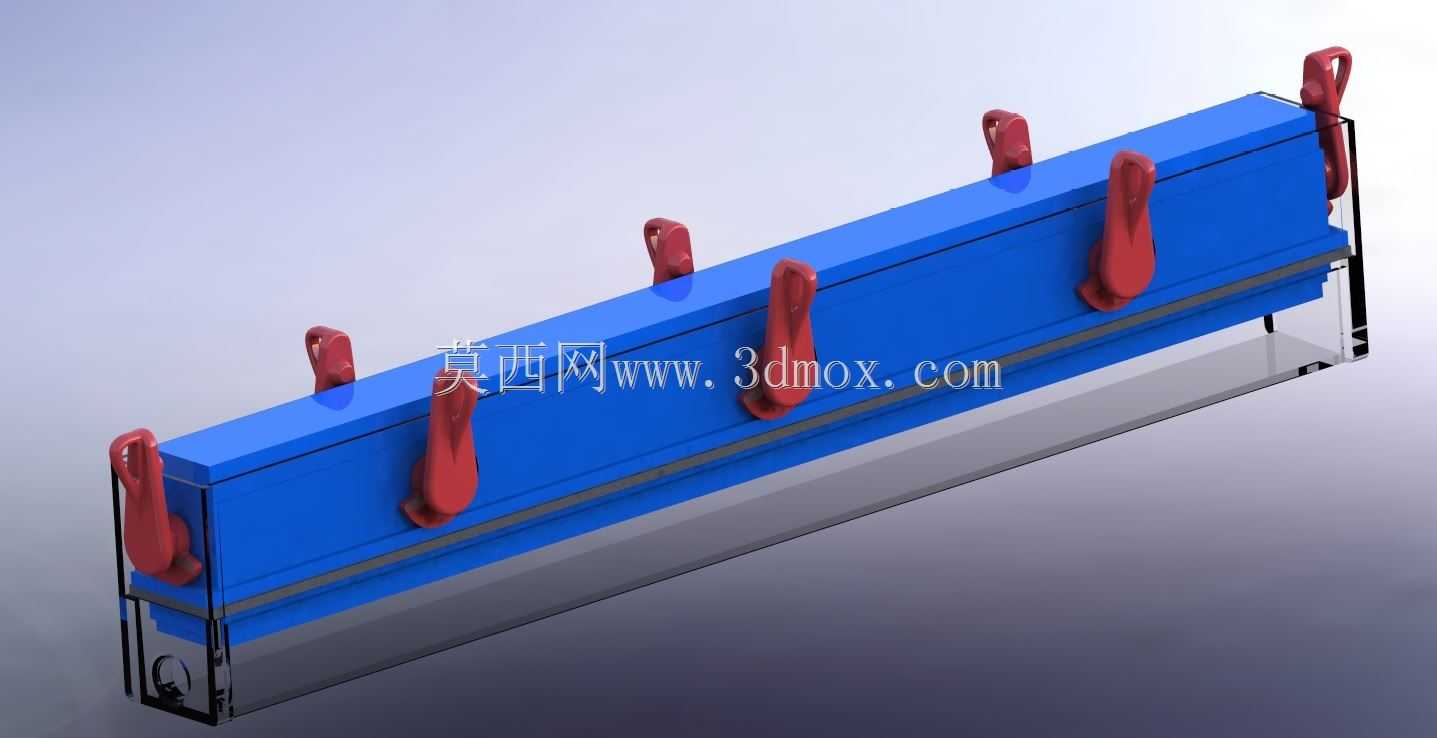

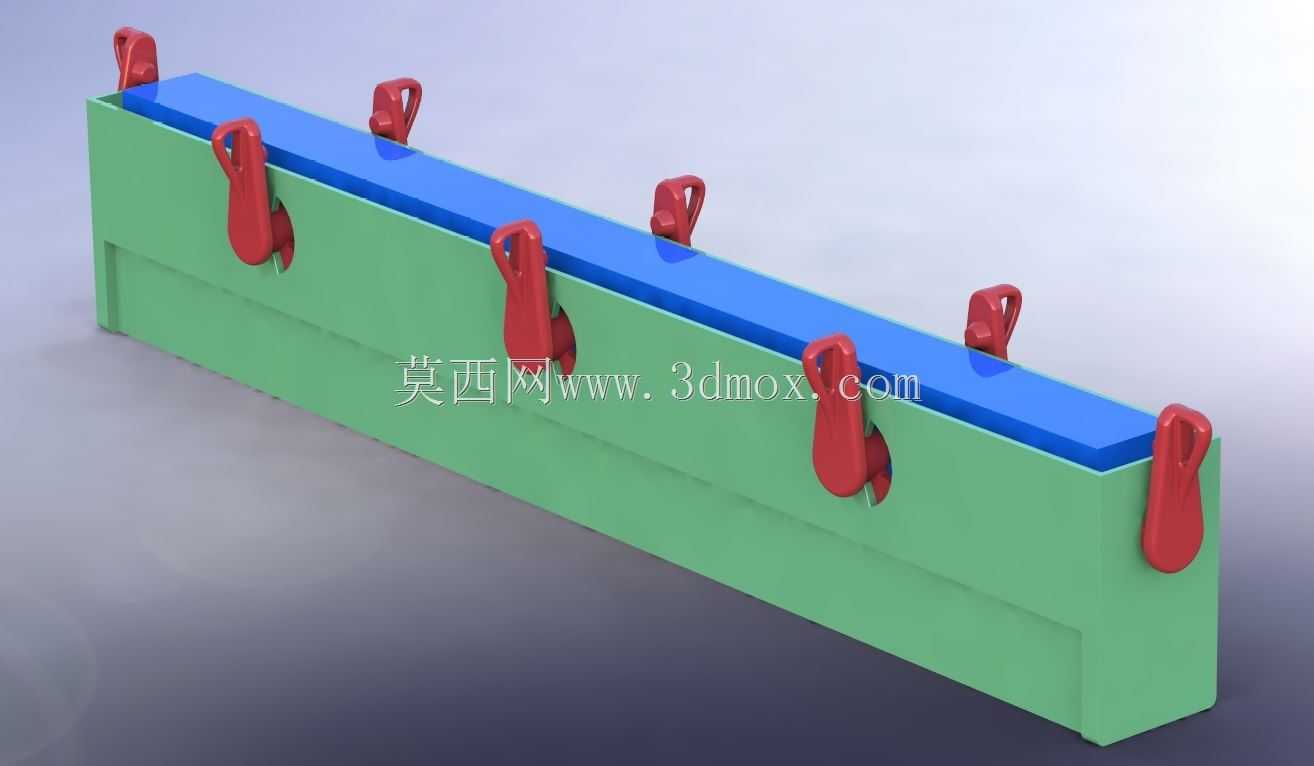

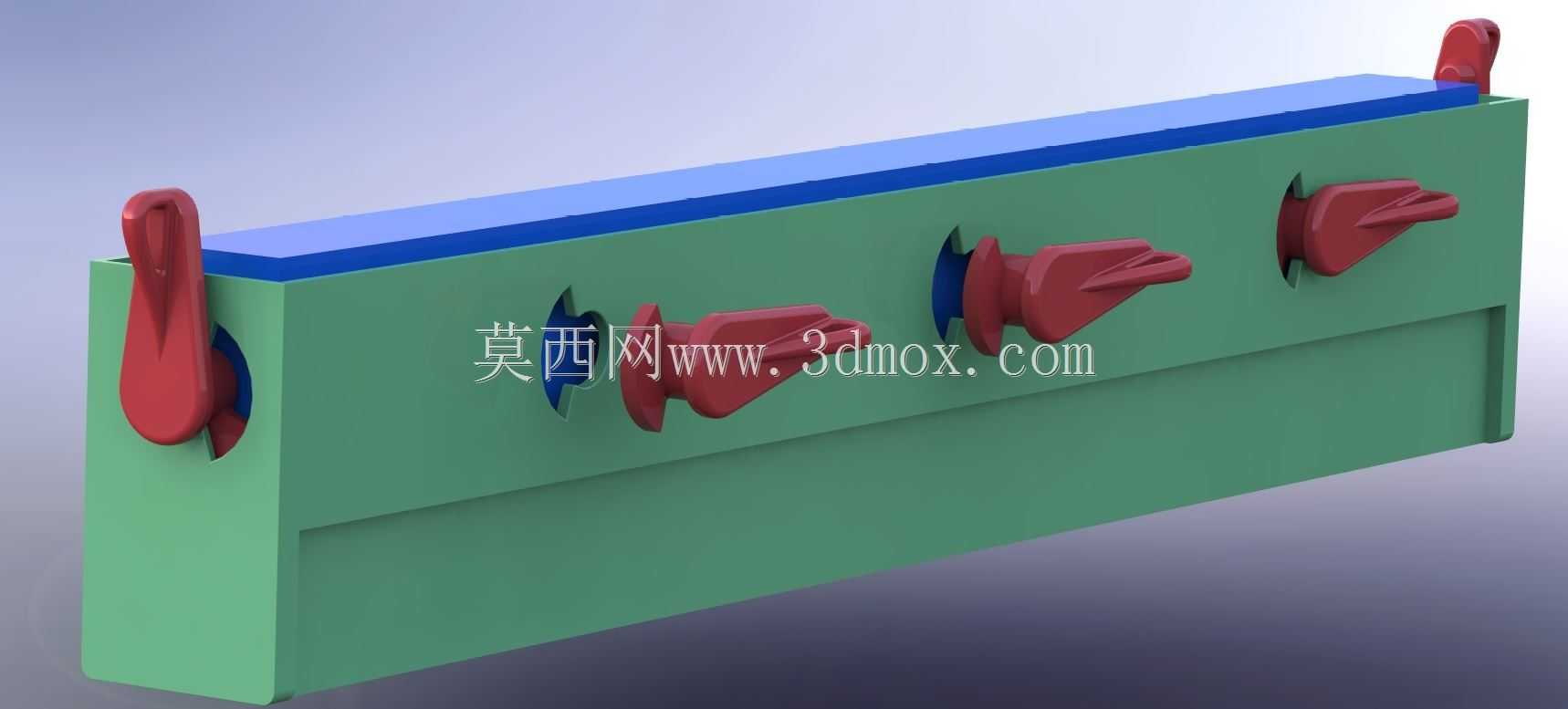

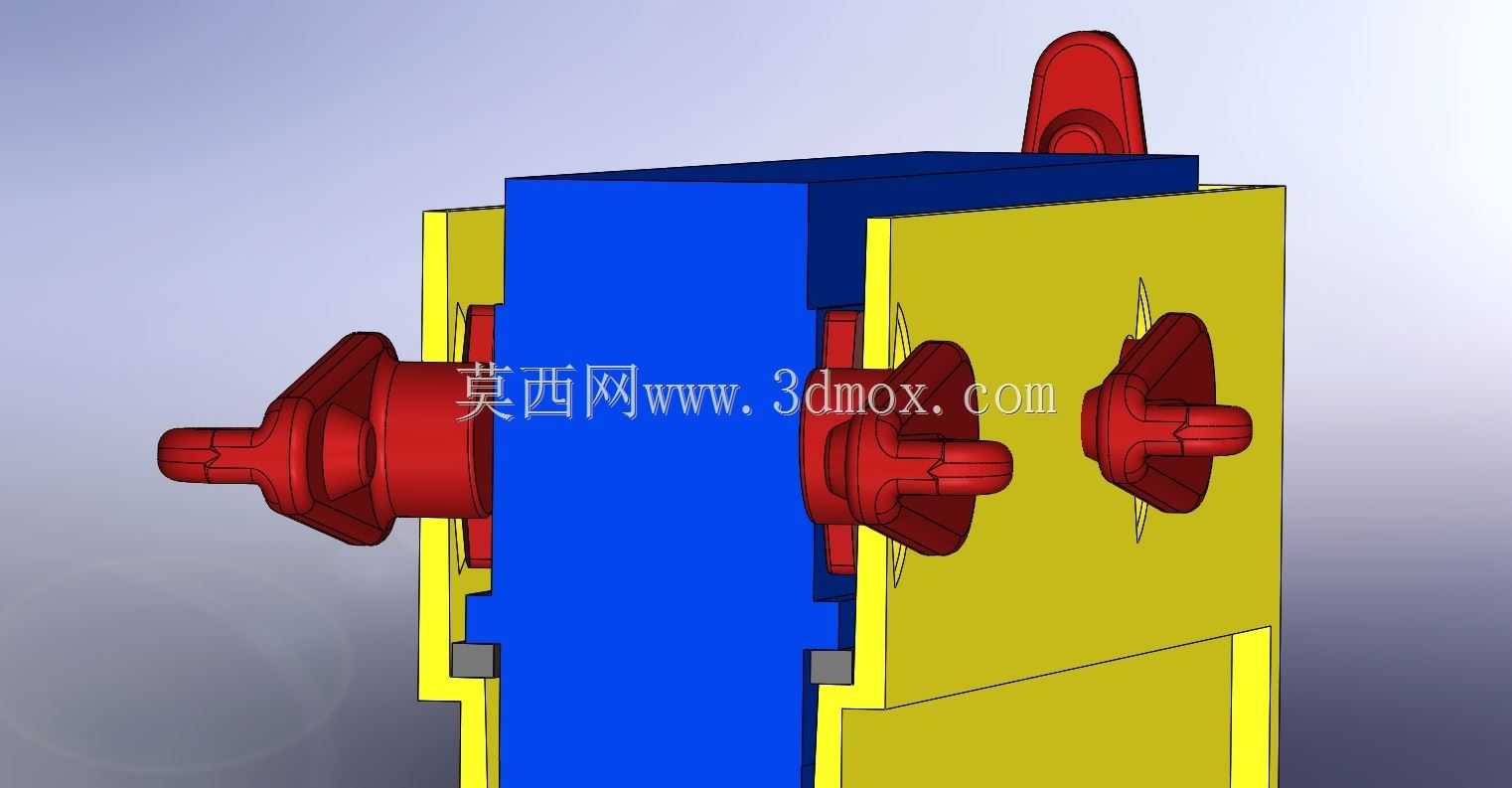

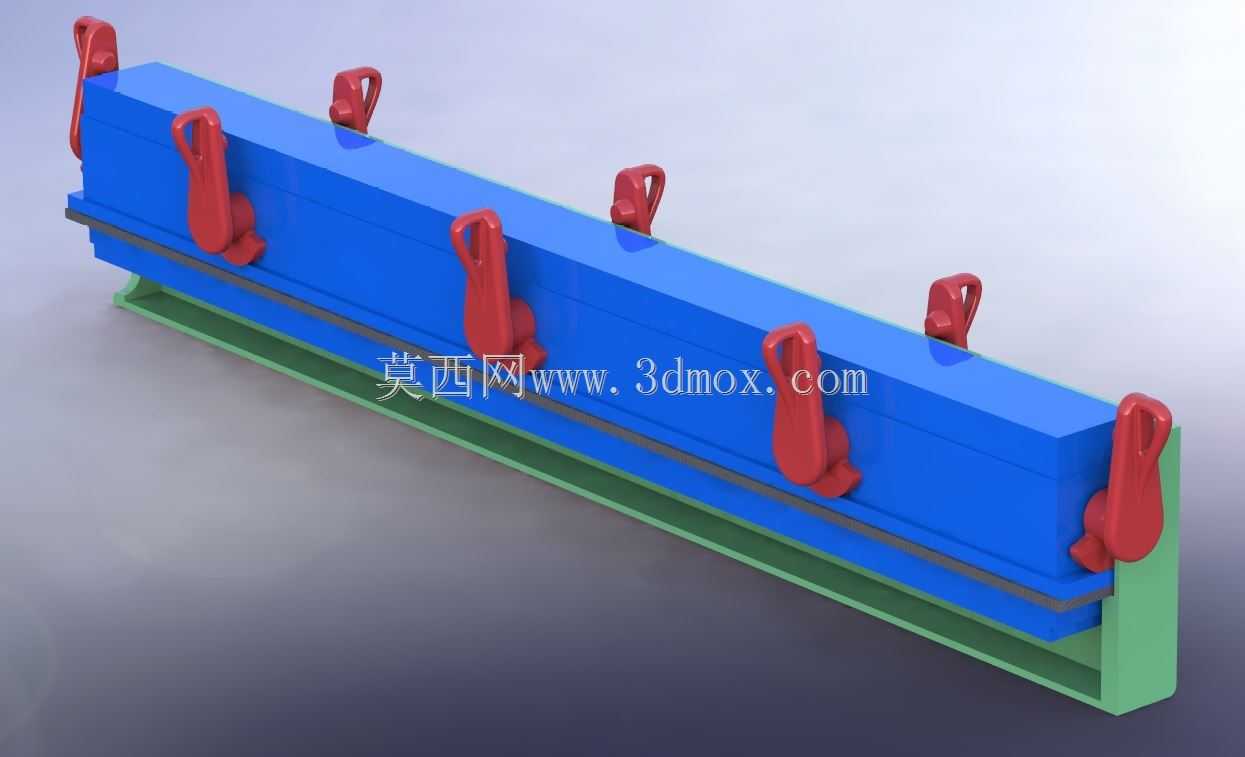

　　该锁紧连接结构主要面向需要频繁拆装、快速对位拼接的工业装配场景，常见于模块化工装台板拼接、临时防护围挡快速固定、可拆卸输送线侧挡板锁紧、展会模块化展架对位锁合等工况，替代传统需要拧动多颗螺栓的连接方式，能大幅缩短拆装对位的作业时间，降低现场装配的工具依赖。从功能实现逻辑来看，结构两侧对称布置的红色扳动件为核心操作与施力部件，扳动件集成了凸轮锁紧、定位导向、手动扳持三个功能，不需要额外配套手柄或者操作工具，操作人员直接扳动红色扳件即可完成锁紧与解锁动作。中间的蓝、黄色块为被连接的两个对接基体，锁紧状态下红色扳件的凸轮型面会持续向对接基体施加横向挤压力，将两块基体牢牢压向中间的密封垫圈，既可以保证拼接面的贴合紧密性，

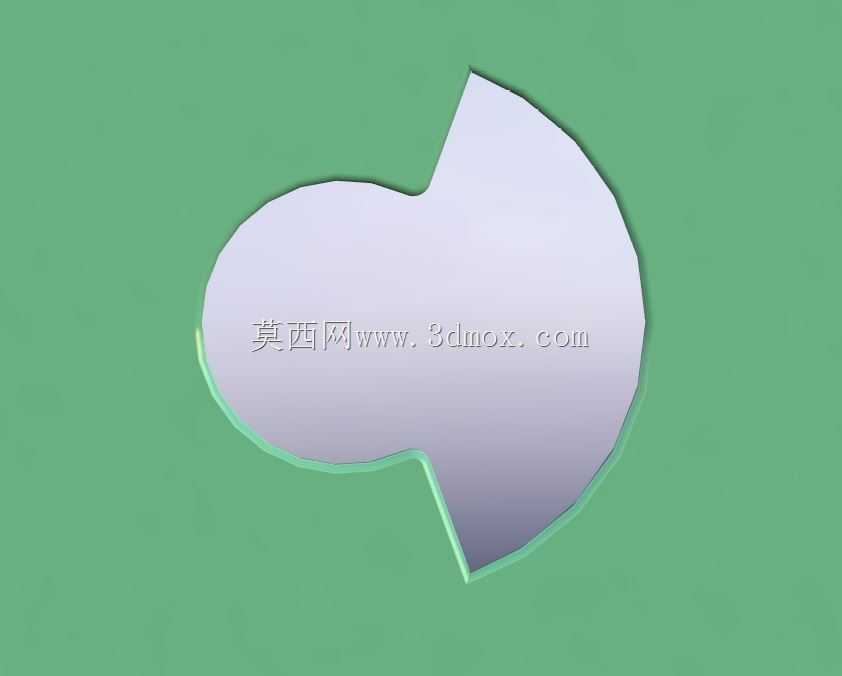

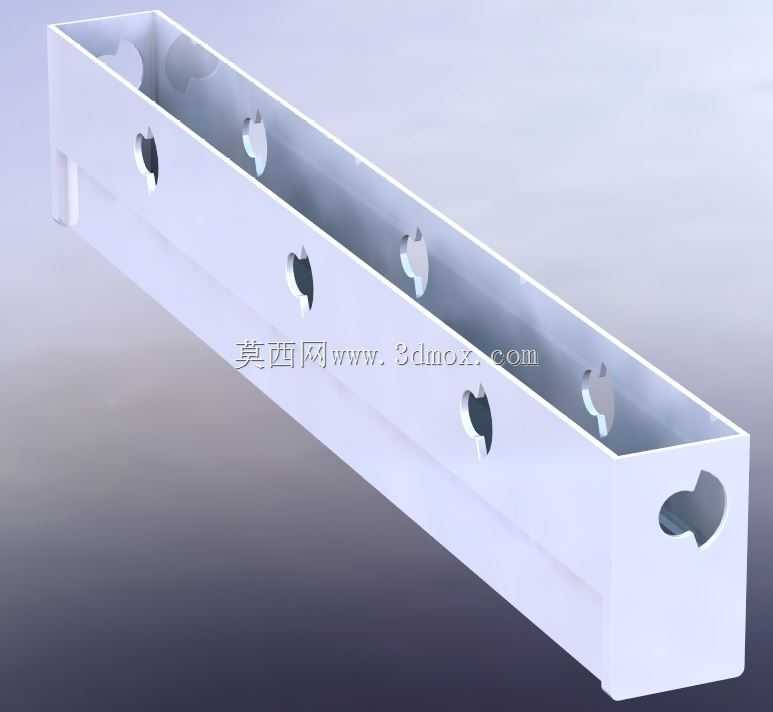

　　也能抵消作业过程中产生的振动松脱力矩，避免连接结构在设备运行、外力碰撞时出现意外脱开。设计阶段刻意做了功能集成化处理，没有拆分独立的手柄、锁舌、压块等零散零件，将所有锁紧相关的功能结构整合在单个扳动件上，既减少了整体零件数量，降低加工与装配的累计误差，也避免了零散小零件在拆装过程中遗失的问题，尤其适合户外作业、现场抢修这类零件收纳条件有限的场景。从安装边界来看，该结构不需要在对接基体上加工复杂的异形槽，仅需要在基体侧边预留对应厚度的卡位台阶，以及扳动件旋转所需的避让空间即可，扳动件的旋转行程控制在90度范围内，操作时不会超出基体侧边的外轮廓太多，不会在设备外侧形成突出的磕碰风险点。锁紧状态下扳动件的环形握持位与基体表面平行贴合，

　　不会额外占用设备外部的安装空间，也不会勾挂现场的管线、线缆或者操作人员的工作服。结构的受力路径经过优化，扳动件的受力支点直接落在对接基体的卡位台阶上，锁紧力直接传递到拼接贴合面，没有多余的力传导路径，长期反复使用也不会出现结构变形、锁紧力衰减的问题，适配需要频繁拆装、重复锁紧的使用需求。对接过程中不需要额外的对位销，扳动件的导入型面可以在扳动过程中自动修正两块基体的对位偏差，降低现场装配的对位难度，即使是没有经过专业装配培训的操作人员，也可以快速完成拼接锁紧操作。
