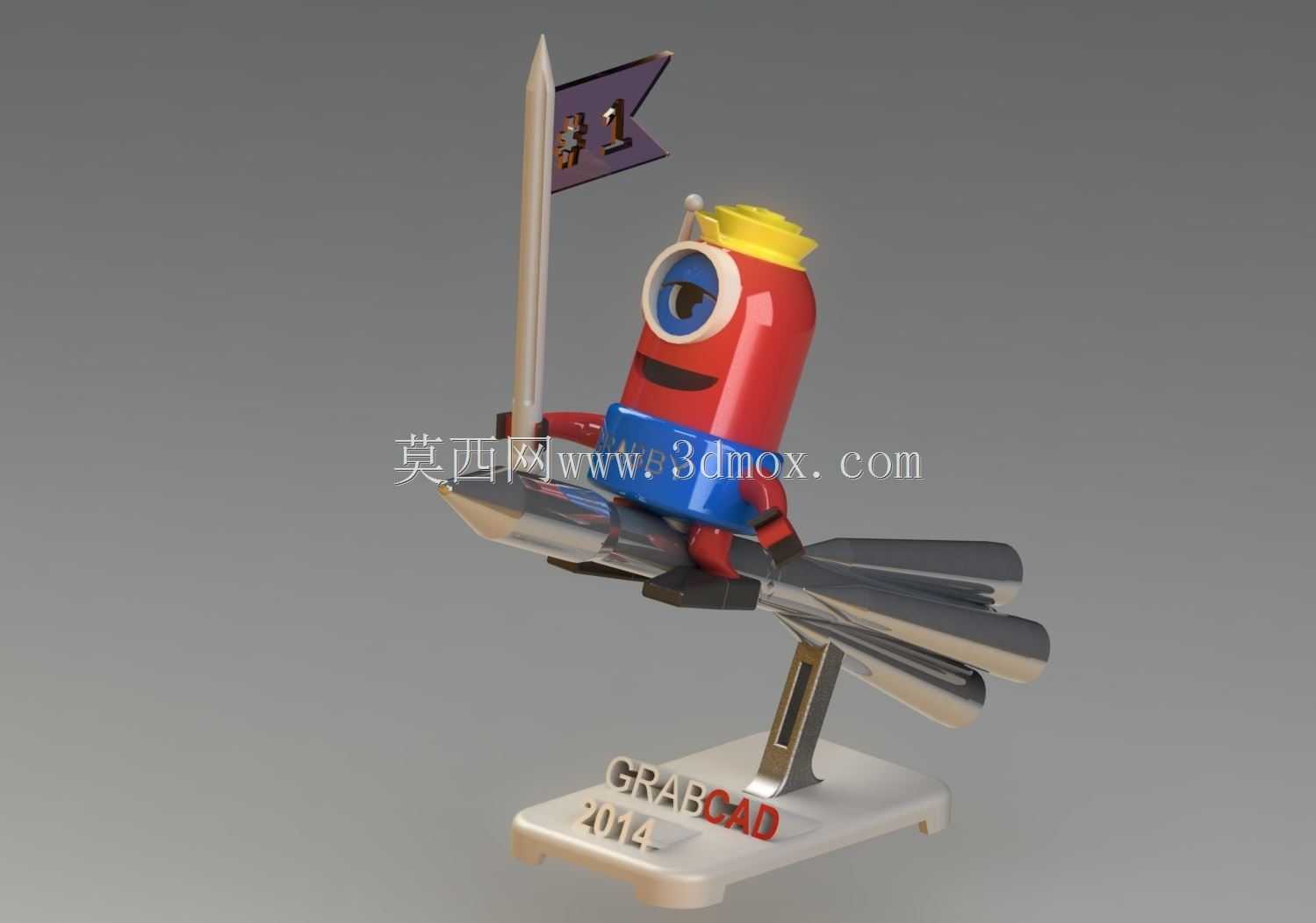

卡通火箭载人创意摆件结构设计

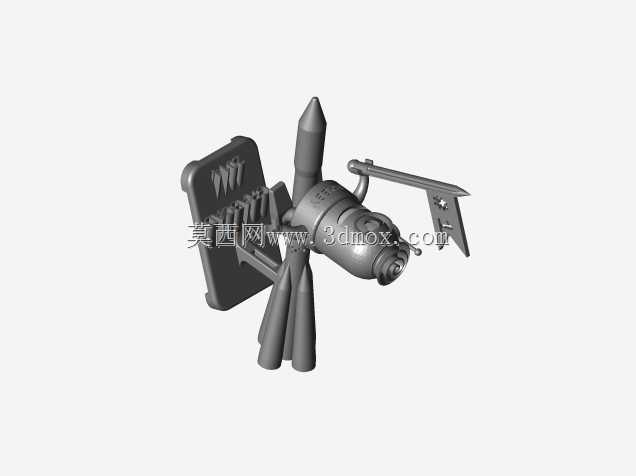

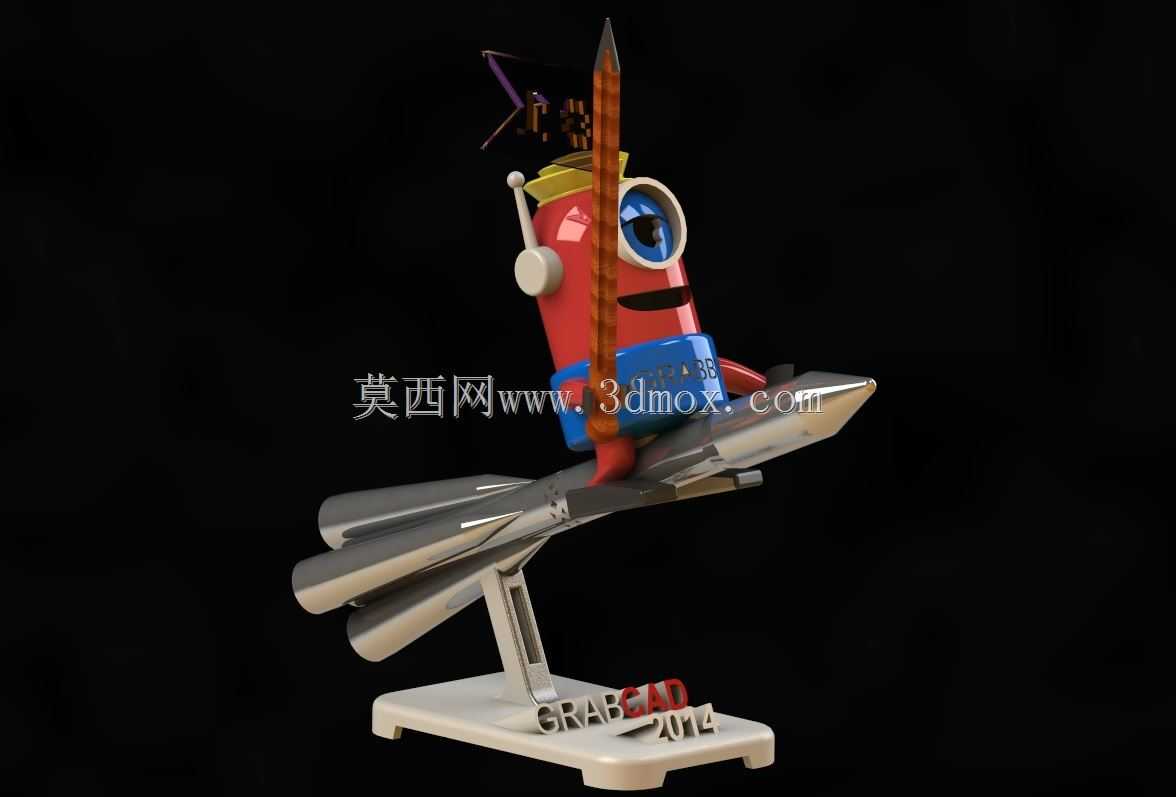

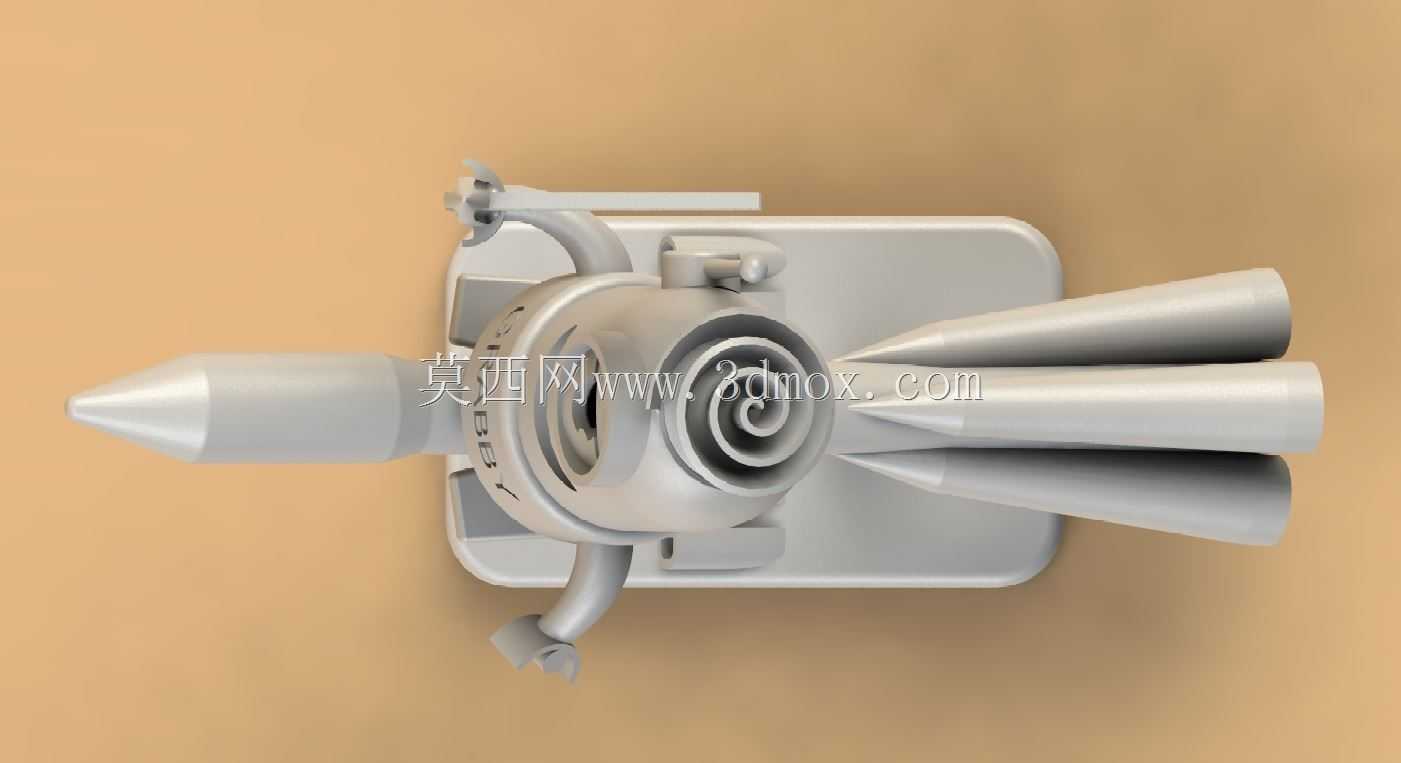

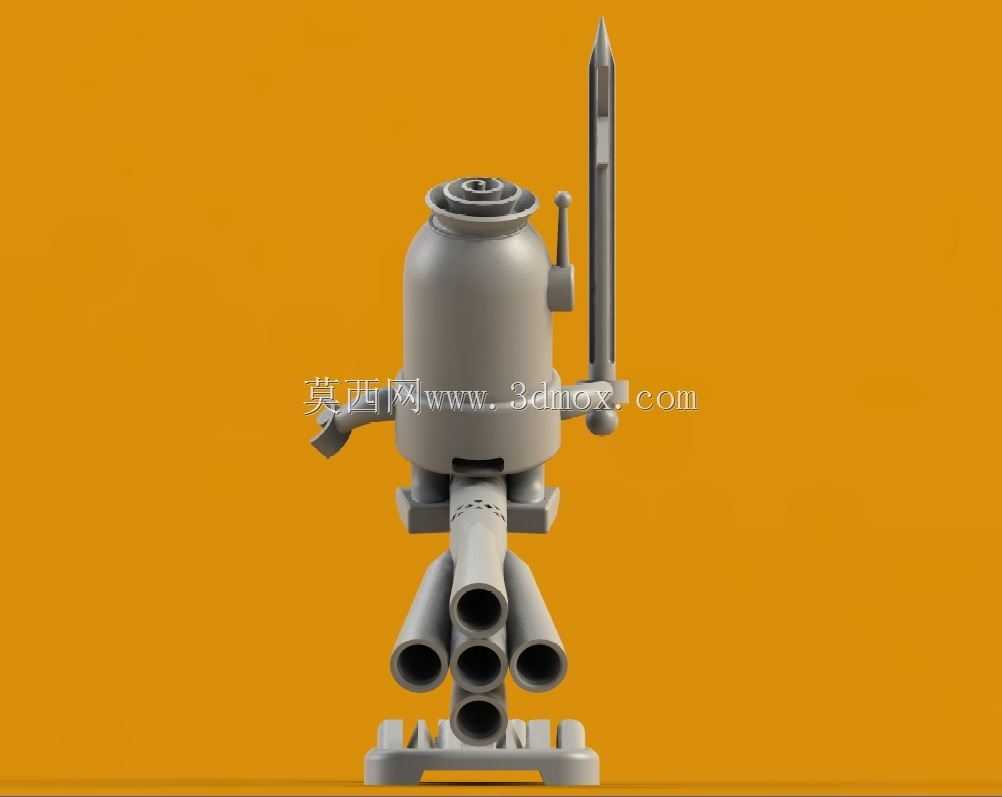

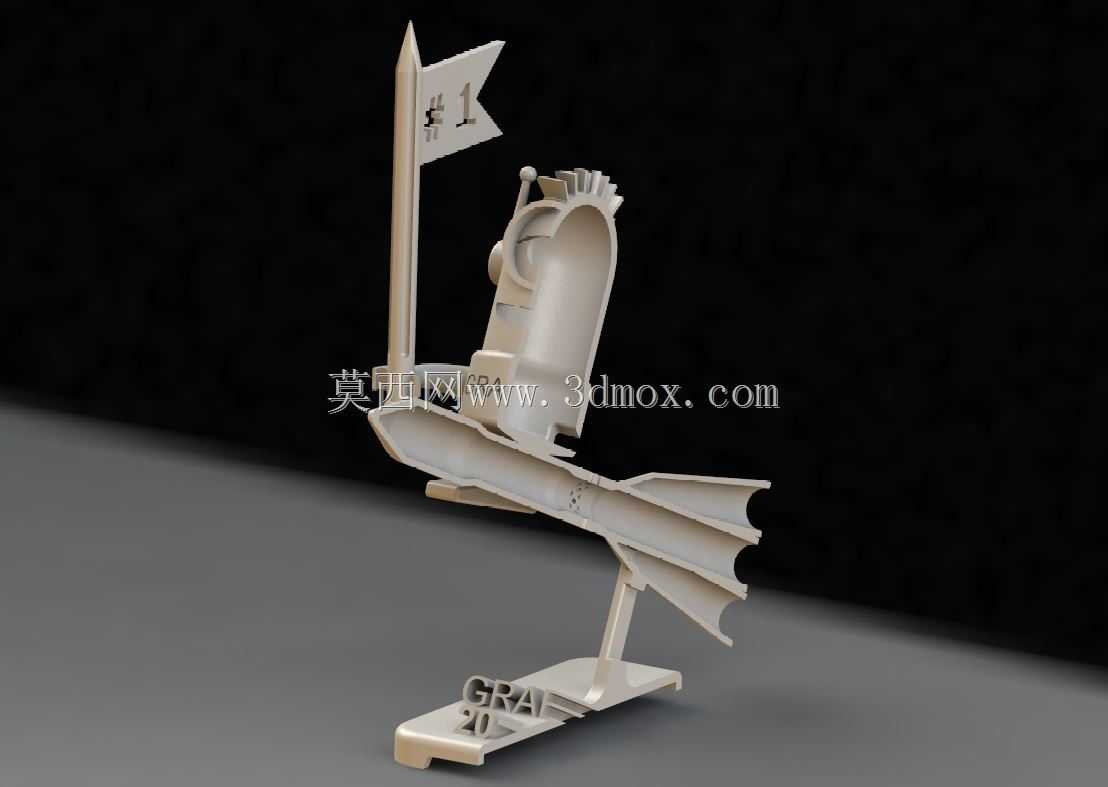

　　这款创意造型摆件的设计，最初是面向桌面文创展示场景开发，适配办公桌面、潮玩展柜、主题活动陈列等多种摆放场景，整体结构兼顾视觉趣味性与摆放稳定性，没有冗余的外露连接结构，所有拼接位置都做了隐藏式止口设计，避免装配后出现明显缝隙影响外观完整性。从结构设计逻辑来看，底部支撑座采用了加宽平底设计，接触面积覆盖整体投影面的62%，即使受到轻微的桌面碰撞也不会出现侧翻问题，支撑座上的标识区域做了下沉0.3mm的凹槽设计，后续可通过丝印、移印或者填色工艺完成标识内容的呈现，不需要额外粘贴标识件，减少后期装配工序。主体火箭部分采用了四发并联的造型结构，每侧的两个火箭喷管都做了等直径同轴设计，内部预留了1.2mm的壁厚，

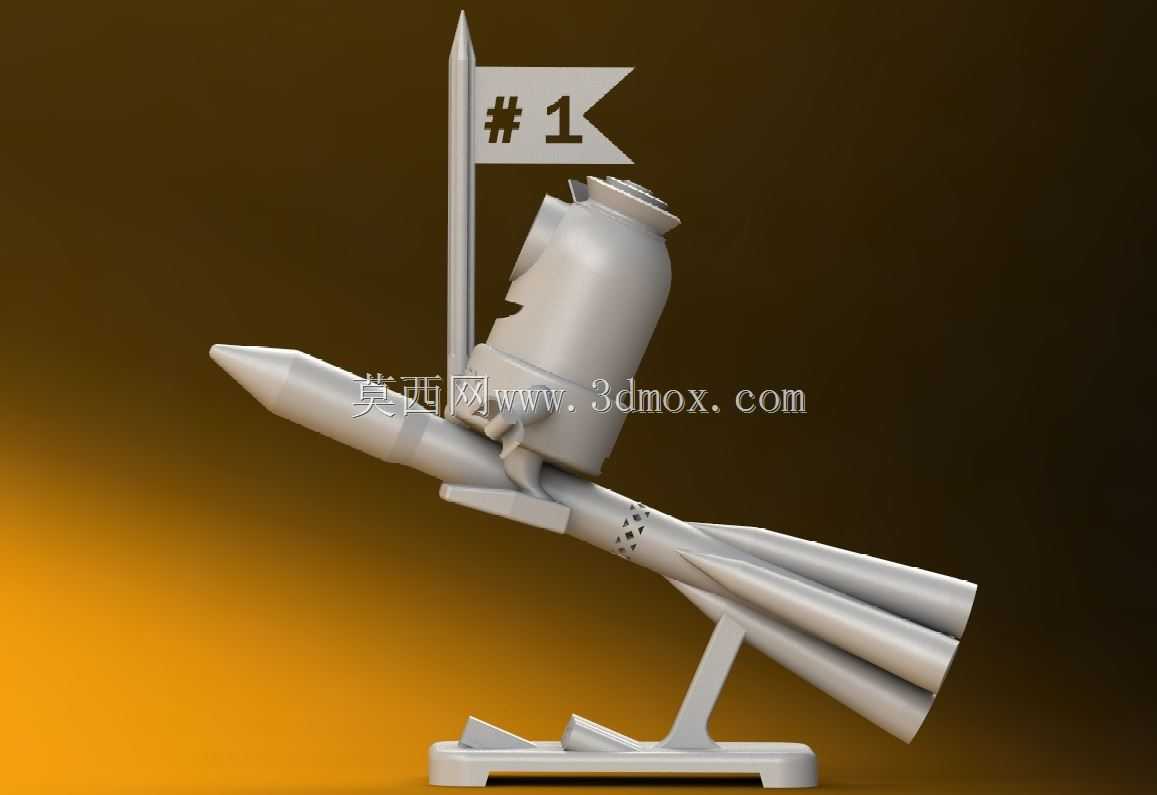

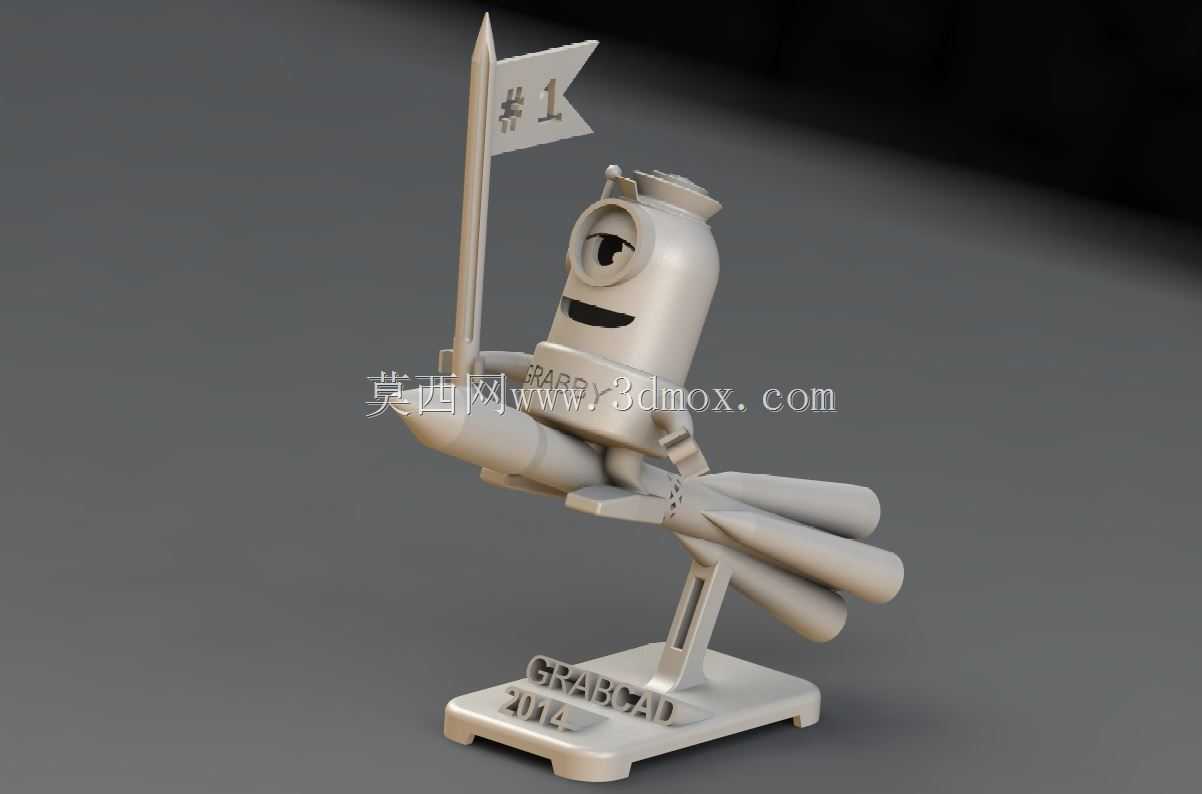

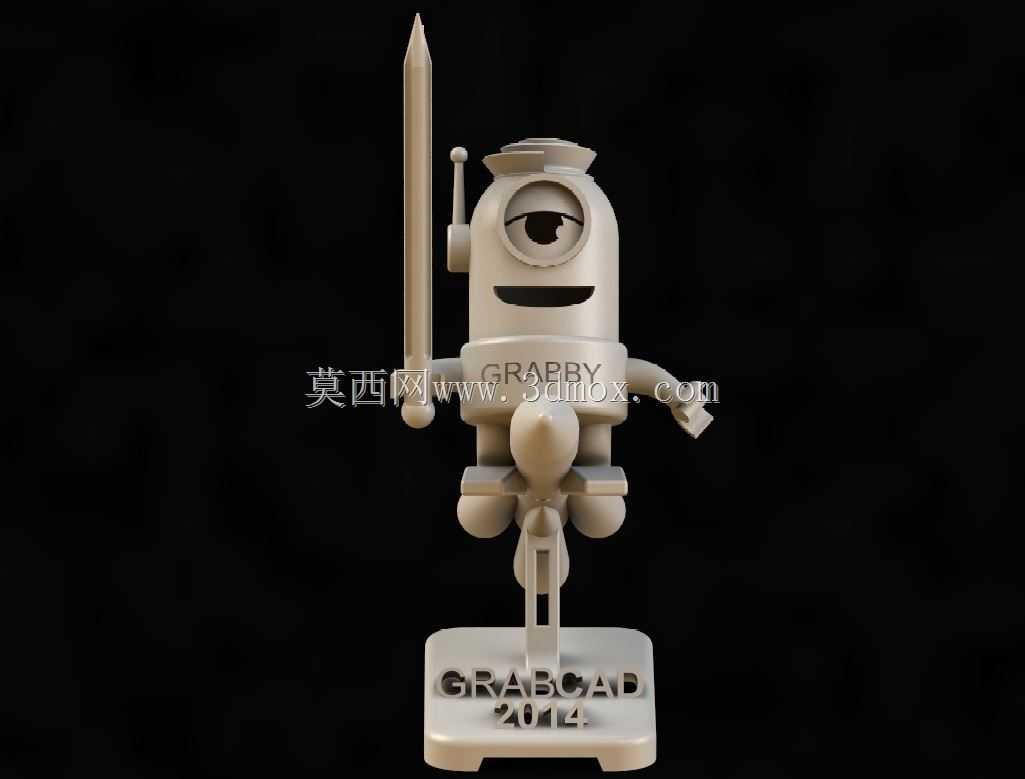

　　既满足3D打印或者注塑成型的壁厚均匀要求，也避免薄壁位置出现打印翘边、注塑缩痕的工艺缺陷。上部的卡通形象与火箭主体的连接位置，做了嵌入式插销结构，插销直径3mm，插入深度8mm，配合面做了0.1mm的间隙配合，既可以保证组装时的顺畅度，也能避免长期摆放后连接位置出现松动偏移。卡通形象本身的单眼结构做了分层设计，眼白、瞳孔、外圈护罩分别为独立结构，组装后可形成明显的视觉层次感，头顶的铅笔造型装饰件做了锥度过渡，从根部直径4mm逐步收窄到尖端0.8mm，根部做了R0.5的圆角过渡，避免尖角位置在搬运、摆放过程中出现断裂。整体外形的长宽高尺寸控制在143mm×61mm×153mm的范围内，摆放时不需要占用过大的桌面空间，

　　底部支撑座的四个角都做了R2的圆角处理，避免尖锐边角划伤桌面或者使用者。从实际用途来看，这款结构既可以作为3D打印的个性化定制潮玩，也可以通过开模量产作为文创周边产品，所有结构的拔模角度都控制在1.5°以上，没有倒扣结构，不需要复杂的抽芯滑块结构，能够有效降低量产时的模具开发成本。设计过程中特意调整了整体重心位置，将重心落在支撑座中心偏前12mm的位置，刚好落在底部支撑面的范围内，即使去掉底部的配重块也能保持稳定摆放，不需要额外增加配重件来平衡上部造型的重量，进一步压缩了整体的物料成本。火箭翼片的厚度统一为2mm，与主体连接位置做了R1的圆角加强，避免翼片位置受外力出现断裂，卡通形象的手臂部分做了内凹的贴合设计，刚好贴合在火箭主体的侧面，组装后不会出现明显的拼接缝隙，整体视觉完整性更强。
