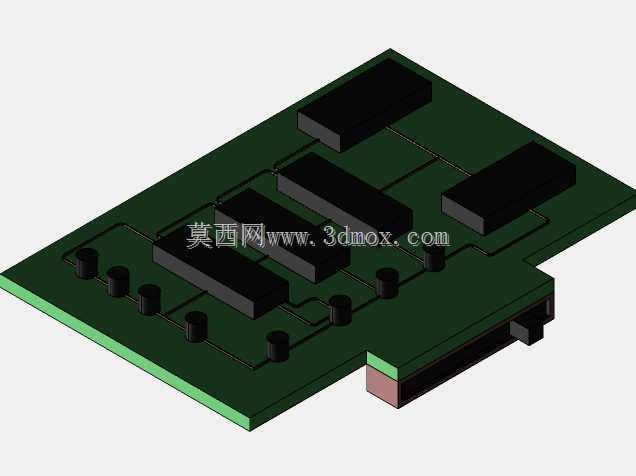

六通道遥控直升机主控电路板结构设计

项目分类:通讯工具类 发布时间:2022-06-28 ID:668521
  • 六通道遥控直升机主控电路板结构设计

  这款电路板是六通道遥控直升机的核心控制载体,主要承担整机飞行姿态信号处理、舵机驱动指令输出、动力系统电流调配、遥控信号接收解码的核心功能,直接决定航模飞行的操控响应精度与运行稳定性,是小型消费级航模产品里不可或缺的核心电子部件。从实际应用场景来看,这类电路板多用于入门级六通道遥控直升机,适配室内外休闲飞行、初级航模爱好者训练、青少年航模科普教学等场景,需要在持续振动、瞬时电流波动、狭小安装空间的工况下保持稳定工作,因此设计阶段对结构布局、元件排布、安装固定方式都有明确的工程要求。设计过程中优先考虑安装边界适配,板体采用异形轮廓裁切,边缘预留对应直升机机身安装位的定位缺口,板厚控制在1.6mm常规PCB厚度范围,

  整体外轮廓完全匹配对应机型的机身内部安装仓尺寸,无需额外裁切修改即可直接装入机身预设卡槽,侧边预留的金手指接口直接对应机身电池、舵机、主电机的接线端,省去额外飞线焊接的工序,降低组装环节的人工成本。元件排布上遵循信号流向分区设计,板载的多颗黑色封装芯片按功能划分区域,信号接收解码模块布置在板体边缘远离动力线路的位置,避免大电流走线产生的电磁干扰影响遥控信号接收灵敏度;功率驱动元件靠近板边布置,预留一定的散热空间,适配直升机飞行时的自然气流散热需求,无需额外加装散热片即可满足持续工作的温升要求;板上的圆柱形电容元件按信号回路就近布置,缩短滤波回路长度,降低电源纹波对飞控信号的干扰,保证舵机响应动作无延迟、无抖动。

  板体底部预留的插接槽位直接对应直升机主旋翼的转速反馈传感器接口,安装时可直接对插,无需额外接线;板体边缘的绿色阻焊层覆盖完整,仅在焊接点位露出焊盘,避免组装过程中焊锡飞溅造成的线路短路问题,板角位置预留的固定孔位对应机身的塑料固定柱,可通过螺丝或者热熔胶完成快速固定,抗振动性能满足航模飞行时的高频振动工况,不会出现元件松脱、板体移位的问题。从结构设计的合理性来看,这款电路板的布局充分考虑了航模产品组装便捷性、工况抗干扰性、维修替换便利性的多重需求,所有元件高度均控制在8mm以内,不会超出机身内部的安装高度上限,避免与机身外壳、旋翼传动机构产生运动干涉,板上的走线宽度按电流大小做差异化设计,动力回路走线宽度满足10A持续电流的载流要求,信号回路走线做等长处理,保证多路舵机控制信号的同步性,避免飞行过程中出现舵机动作不同步导致的飞行姿态失控问题。
