遥控直升机起落架分总成结构设计

项目分类:通讯工具类 发布时间:2022-06-28 ID:668525
  • 遥控直升机起落架分总成结构设计

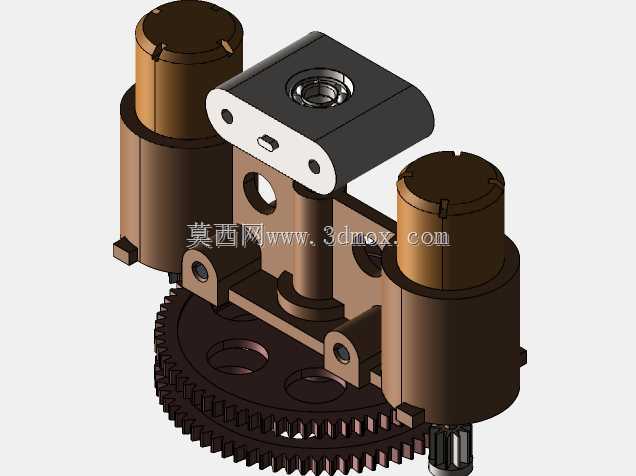

  这套起落架分总成是小型遥控直升机的核心承载与动力衔接部件,日常应用场景覆盖消费级航模飞行、青少年航空科普教具、小型无人机试验平台等领域,承担着机身落地缓冲、动力输出换向、旋翼传动衔接的多重作用。从结构设计逻辑来看,整体采用双动力单元对称排布的布局,两个柱状动力输出单元分置安装基座两侧,通过基座上的定位孔与机身主框架完成锁附,安装时需保证两个动力单元的输出轴同轴度误差控制在0.02mm以内,避免传动过程中出现齿轮偏磨、动力损耗过大的问题。基座中部设置的铰接安装位,用于连接起落架的缓冲支杆组件,预留的铰接间隙可满足飞行着陆时3-5°的摆幅缓冲需求,抵消硬着陆时的瞬间冲击载荷,避免刚性连接导致的基座开裂或动力单元移位。

  下部集成的大直径传动齿轮,与两个动力单元的输出齿轮形成啮合传动副,齿轮模数选取0.5,齿面做了等强度修形处理,可同时承接双动力单元的扭矩输出,将动力换向传递至主旋翼轴,齿轮与基座之间预留0.1mm的轴向窜动间隙,适配温度变化带来的零件尺寸形变,防止传动卡滞。安装边界方面,整体组件的横向最大尺寸为两个动力单元的外侧间距,纵向安装深度以基座后端面为定位基准,与机身主框架的贴合面设置了两个定位销孔,装配时先穿定位销再锁附固定螺丝,可大幅提升装配效率与重复定位精度。设计过程中针对起落架常见的着陆冲击问题,在基座与动力单元的连接位置做了局部加厚处理,加厚区域的圆角半径设置为R1.5,避免应力集中导致的断裂失效,同时在不影响结构强度的前提下,

  对基座非受力区域做了镂空减重处理,整体组件重量控制在18g以内,适配6s级别的小型遥控直升机的载重要求。传动齿轮的下方预留了起落架支撑杆的安装卡槽,卡槽宽度与标准碳纤维支杆尺寸匹配,无需额外加工即可完成支杆的快速装配,支杆安装后与基座形成三角支撑结构,着陆时的冲击力可通过支杆分散至整个基座平面,避免局部受力过大。
