凸轮弹簧联动锁止压紧机构结构

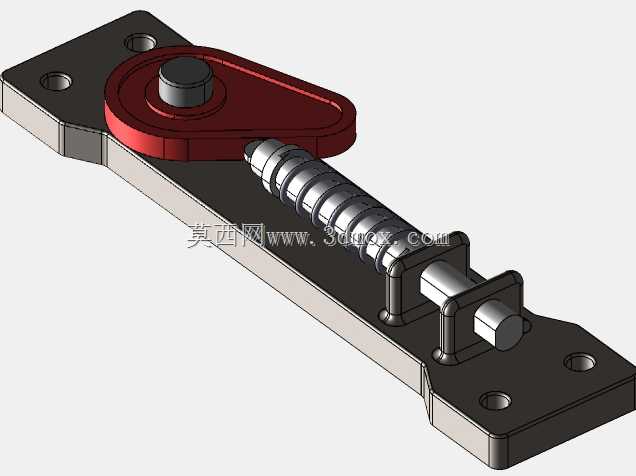

　　这套凸轮与弹簧组合的联动结构，常被应用在工装夹具快锁、小型设备舱门快开、通讯设备模块压紧固定这类需要频繁开合、快速锁止的场景中，核心是靠凸轮轮廓的升程变化配合弹簧的预紧弹力，实现手动操作下的快速压紧与松脱，不需要额外工具辅助，单手扳动凸轮摆臂就能完成整个动作循环。从结构布局来看，整套组件依托一块带安装孔的长条形金属基板搭建，基板两端预留的沉头安装孔可以直接通过螺栓固定在设备基体上，安装时需要保证基板平面与被压紧件的贴合面平行度误差控制在0.1mm以内，避免压紧过程中出现偏载导致弹簧受力不均、凸轮磨损加剧的问题。凸轮部分采用偏心轮廓设计，摆臂与凸轮为一体式结构，绕基板端部的固定销轴转动，轮廓面做了圆弧过渡处理，

　　在最大升程位置设置了微小的锁止止点，避免受振动影响出现自行松脱的情况，转动过程中凸轮轮廓始终与弹簧端部的顶块端面贴合，把摆臂的旋转运动转化为顶块的直线往复运动。弹簧选用圆柱螺旋压缩弹簧，套在导向杆外侧，导向杆两端分别连接顶块与端部的限位支座，弹簧预压缩量在初始安装状态下就预留了15%的总行程余量，既可以保证锁止状态下有足够的压紧力抵消设备运行产生的振动，也能避免弹簧长期处于极限压缩状态出现塑性变形。设计过程中需要重点校核凸轮轮廓的压力角，在工作行程段压力角控制在30度以内，保证手动扳动时的操作力不超过15N，操作手感顺畅不会出现卡滞；同时要匹配弹簧的刚度系数，刚度太大会导致操作费力，刚度太小则锁止力不足容易松脱。

　　顶块与导向杆之间采用间隙配合，配合间隙控制在0.02-0.05mm之间，既保证直线运动顺畅无卡滞，也不会出现径向窜动导致压紧力偏移。端部的限位支座除了给弹簧提供支撑面，还对导向杆的行程做了硬限位，避免凸轮过转动导致弹簧压缩量超出设计极限。整套结构没有复杂的传动零件，加工难度低，所有零件都可以采用常规的铣削、车削工艺完成加工，后期维护只需要定期在凸轮轮廓接触面添加少量润滑脂，检查弹簧的预紧力是否出现衰减即可，在小型通讯设备、便携检测工装、机柜快开结构中都有很高的复用价值，安装时只需要根据被压紧件的厚度调整端部限位支座的固定位置，就能适配不同厚度的被压紧工件，不需要重新加工整套组件。
