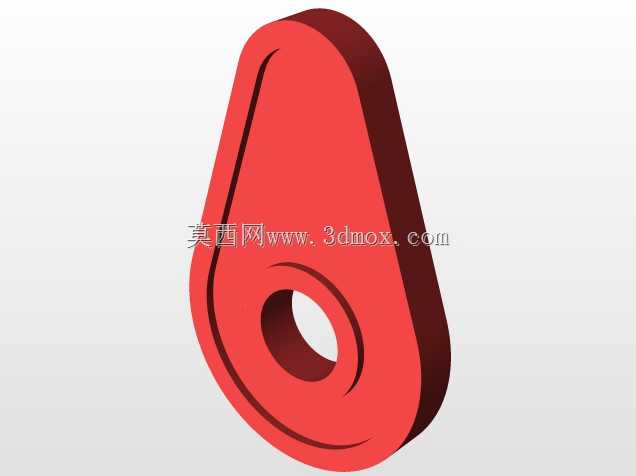

盘形偏心凸轮传动结构三维数模

　　这款盘形偏心凸轮是自动化传动系统里的核心执行构件，日常在轻工包装机械、小型自动化送料机构、纺织设备的间歇进给单元里都能见到它的应用，核心作用是把输入的连续旋转运动，直接转化为从动件的规律往复直线运动或者小幅摆动，相比连杆类间歇机构，它能靠轮廓曲线的精准设计，实现任意预设的从动件运动规律，适合需要精准控制行程时序的工位动作场景。从结构设计逻辑来看，这款凸轮采用整体式盘形结构，主体轮廓为平滑的变半径闭合曲线，中心设置同轴安装通孔，孔位与凸轮基体之间做了加厚凸台过渡，避免安装锁紧时应力集中导致基体开裂；凸轮的工作曲面做了等厚设计，厚度方向的尺寸公差控制在满足从动件接触宽度的范围内，既保证和从动件接触时的受力面积足够，

　　不会出现局部压强过大导致的快速磨损，又不会因为厚度过大增加不必要的转动惯量，影响高速运转时的动态响应。设计过程中首先要匹配从动件的运动行程需求，确定基圆半径的最小边界，基圆尺寸过小会导致凸轮轮廓压力角超过许用值，运转时出现卡滞、驱动力矩骤增的问题，基圆过大则会让整个机构的安装空间冗余，不符合紧凑化设计的要求；轮廓曲线的过渡段全部采用平滑曲率衔接，不存在尖点或者曲率突变的位置，避免从动件运动时出现刚性冲击，降低运转过程中的振动和噪音。安装边界方面，中心安装孔的孔径适配常用的标准圆轴径，孔位的同轴度公差需要满足高速旋转的动平衡要求，凸轮的最大外轮廓半径决定了整个机构的径向安装空间，厚度方向的尺寸需要和配套的从动件接触滚轮宽度匹配，

　　安装时需要靠轴肩或者键连接实现周向和轴向的定位，保证运转过程中不会出现轴向窜动或者周向打滑的问题。实际应用中，这类凸轮常和平底从动件或者滚轮从动件配合使用，轮廓表面需要做相应的硬化处理来提升耐磨性能，设计数模完整还原了凸轮的轮廓曲面、安装孔位、过渡圆角等细节，可直接用于机构运动仿真、装配干涉检查以及后续的加工工艺编制，在做设备改型或者新机构设计时，可直接调整轮廓曲线参数来匹配不同的行程和运动时序需求，大幅缩短结构设计的迭代周期。
