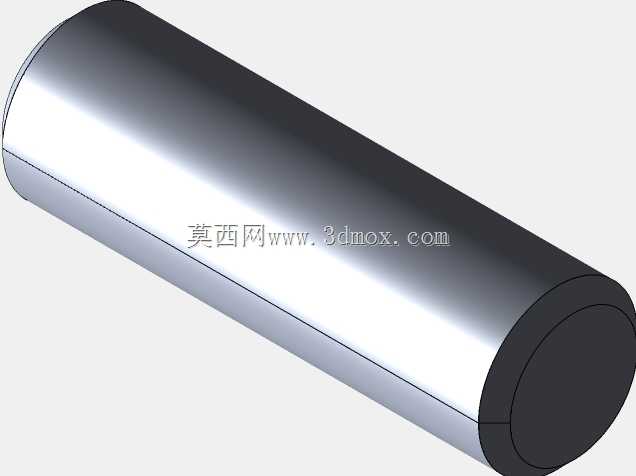

六缸旋转发动机用圆柱轮毂销结构

　　在旋转式内燃机的动力传递链路中，轮毂销承担着轮毂组件与动力输出端的铰接定位载荷，这类零件的设计合理性直接影响动力传递的平顺性与组件运行寿命。不同于往复式发动机的定位销结构，六缸旋转发动机的轮毂销需要持续承受周向交变剪切力，同时要适配旋转组件高速转动下的离心载荷，因此在结构设计上优先采用等直径圆柱构型，避免截面突变带来的应力集中问题。从实际装配场景来看，该销件的外圆面需要与轮毂的销孔保持H7/p6的过渡配合精度，安装时通过压装方式嵌入对应孔位，两端不额外设置卡簧槽，依靠配合面的抱紧力实现轴向定位，这种设计能够减少销件端部的应力集中点，适配高转速下的持续载荷工况。设计阶段首先需要核算销件的剪切强度，根据六缸旋转发动机的峰值输出扭矩，

　　换算出销孔位置的最大剪切力，选取对应抗拉强度的合金结构钢作为基材，表面通过淬火处理提升外圆面的耐磨性能，硬度控制在HRC45-50区间，既保证表面耐磨要求，又能让芯部保持足够韧性，避免冲击载荷下出现脆断问题。外形尺寸上，销件的长径比控制在5:1区间，既保证足够的配合接触面积分散压应力，又避免长径比过大导致压装过程中出现弯曲变形，外圆面的圆柱度公差控制在0.008mm以内，保证压装后与孔壁的接触面积不低于配合面的85%，防止局部接触应力过大造成孔壁压溃。在实际运行场景中，该销件除了传递扭矩外，还需要承担轮毂组件的径向定位作用，因此销件的两端边缘做了0.2mm的倒角处理，既方便压装时的导向导入，又能避免压装过程中刮伤销孔内壁的配合面，

　　影响装配精度。不同于普通的圆柱销，该轮毂销的外圆面不设置油槽，依靠旋转组件运转时飞溅的润滑油实现配合面的润滑，减少相对微动带来的磨损，设计时特意将销件的长度设置为略短于轮毂销孔的总深度，避免销件两端突出孔位后与相邻旋转部件发生运动干涉，保证旋转组件的装配间隙符合设计要求。从结构可靠性角度出发，这类销件在设计时不做减重处理，实心圆柱的构型能够最大化截面的抗剪切面积，在满足强度要求的前提下尽可能缩小外径尺寸，减少对轮毂整体结构强度的削弱，适配六缸旋转发动机紧凑的腔体布局。
