六缸旋转发动机曲轴箱结构设计

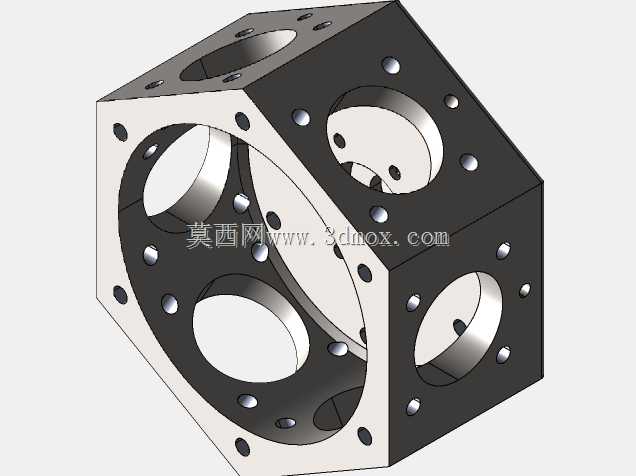

　　在特种动力装备、小型航空动力以及改装竞速动力单元的开发场景中，旋转发动机的曲轴箱是承担整机核心承载、腔体密封与动力传递基准的关键部件，不同于往复式发动机的分体式曲轴箱结构，六缸旋转发动机的曲轴箱需要同时适配多组转子的运转轨迹，兼顾周向布局的气缸安装定位、主轴系的同轴度支撑、润滑与冷却介质的流道集成，以及整机与外部安装基座的连接刚性。这款曲轴箱采用正六面体周向布局的缸孔设计，六个气缸安装孔沿箱体中心轴线呈等角度环形分布，每个缸孔端面都设计有均匀排布的螺栓连接孔，用于和气缸体、端盖实现刚性密封连接，孔位的位置度公差需要控制在0.02mm以内，避免转子运转过程中出现偏磨、漏气等故障。箱体的中心空腔为转子与偏心轴的运转预留了足够的避让空间，

　　内壁的过渡曲面全部采用大圆角平滑处理，既可以减少应力集中，提升箱体在高转速工况下的结构强度，也能优化内腔润滑油的回流路径，避免高速运转时出现润滑油搅动阻力过大的问题。从设计思路上看，这款曲轴箱采用一体化铸造成型后做精密机加工的工艺路线，箱体的六个外端面均设计为精加工定位基准面，加工时可以通过一次装夹完成相邻三个端面的缸孔、螺栓孔加工，再翻转装夹完成剩余三个面的加工，有效保证各缸孔相对于中心主轴孔的位置精度，减少装夹误差带来的装配偏差。安装边界方面，箱体的边角位置预留了贯穿式的主安装孔位，可以直接通过螺栓将整机固定在动力支架上，不需要额外设计转接安装板，各个缸孔的止口深度统一，能够兼容同系列不同压缩比的气缸套件，

　　在做动力性能升级时不需要更换曲轴箱本体，只需要更换对应气缸与转子组件即可完成动力参数调整。箱体上的各个连接孔都做了锪平处理，保证螺栓安装时的端面贴合度，避免长期受振动影响出现螺栓松动、密封失效的问题，同时在箱体的非配合面保留了合理的壁厚差，在保证整体刚性满足12000rpm最高转速运转强度要求的前提下，尽可能降低箱体自重，适配对动力重量比要求较高的应用场景。
