六缸旋转发动机平衡配重结构件

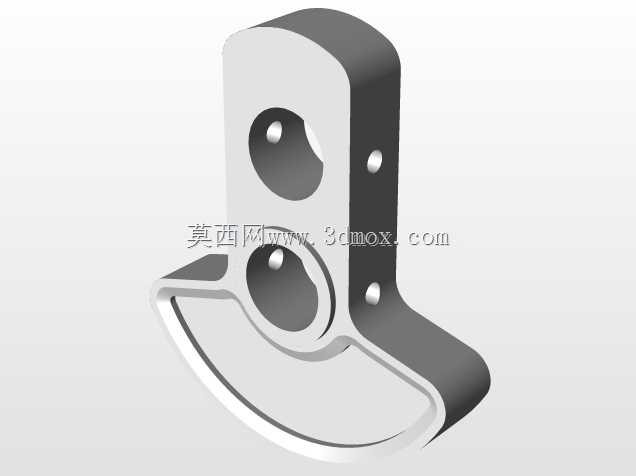

　　该配重件是六缸旋转发动机曲柄连杆机构的核心平衡部件，主要作用是抵消曲轴运转过程中活塞连杆组产生的往复惯性力与旋转离心力，将发动机整机振动幅值控制在设计允许区间内，避免高转速工况下出现轴瓦偏磨、壳体共振、连接紧固件松脱等失效问题。从结构设计来看，主体采用L型弯板加扇形配重块的组合构型，上部设置两个同轴阶梯安装孔，孔位加工有定位沉台，用于与曲轴曲柄销端的定位轴颈配合，保证装配后配重件与曲轴的同轴度公差控制在0.02mm以内；侧面预留两个销钉孔，用于穿装防转定位销，承受高转速下的剪切载荷，避免配重件与曲轴之间出现相对周向转动。下部扇形配重块的质心经过精确计算，偏心距与质量矩严格匹配六缸发动机的发火顺序与曲柄夹角，

　　确保各缸做功行程产生的惯性力能够在曲轴旋转平面内实现两两抵消，不需要额外加装外置平衡轴即可满足整机动平衡要求。安装边界方面，上部安装孔的中心距与对应曲轴曲柄的开档尺寸完全适配，扇形块的外圆弧半径经过运动干涉校核，运转过程中不会与曲轴箱内壁、连杆大头、机油泵驱动齿轮等周边部件发生运动碰擦，预留的最小安全间隙满足热膨胀后的尺寸变化需求。实际应用场景覆盖大排量旋转式动力设备、高转速特种发电机组、小型航空动力单元等对动平衡精度要求较高的动力场景，在发动机额定转速区间内，该配重件可将曲轴主轴颈的受力波动降低40%以上，有效延长主轴瓦的更换周期，降低发动机运转过程中的噪声辐射。设计过程中优先考虑了部件的可加工性，主体结构采用一体化铣削成型方案，

　　没有复杂的内部型腔，安装孔与销钉孔的位置度公差可通过常规三轴加工中心保证，不需要定制专用工装即可完成批量生产，扇形配重块的端面预留有去重调整区域，装配前可通过动平衡测试微量铣削去除材料，实现单件的动平衡精度校准，适配不同批次曲轴的尺寸公差波动。
