六缸旋转发动机配气阀盘结构设计

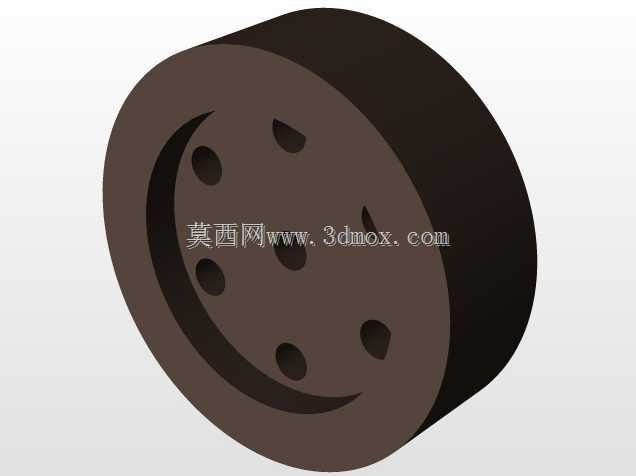

　　在多缸旋转式内燃机的配气系统设计中，阀类部件的结构合理性直接决定整机进排气效率、运转平顺性与密封可靠性，这款六缸旋转发动机阀是配气机构的核心执行部件，主要承担按发动机做功顺序精准控制各气缸进排气通路启闭的作用，适配高转速工况下的连续配气需求，相比传统往复式气门结构，旋转式阀盘的运动惯量更低，能有效降低高转速下的配气机构惯性冲击，减少动力损耗。从结构设计逻辑来看，该阀采用整体圆盘式构型，主体为圆柱状回转体结构，端面沿周向开设对应六个气缸的配气孔道，同时设计有弧形通槽匹配配气相位要求，孔道的位置度、槽道的弧度公差均经过匹配六缸点火间隔角的计算，确保各缸进排气时长一致、配气相位偏差控制在合理区间，避免出现各缸做功不均的问题。安装边界方面，

　　阀盘的外径尺寸与发动机缸盖的阀座安装腔完全适配，端面的多个定位孔用于与驱动轴端的连接法兰对位安装，孔位的分布角度经过动平衡校核，确保阀盘在数千转的连续旋转过程中不会出现偏心振动，降低运转噪音与密封面的偏磨风险。实际应用场景中，这类旋转阀多用于紧凑型高功率密度的六缸旋转动力单元，常见于小型特种动力设备、轻型航空动力改装、高性能实验型动力平台的配气系统，相比传统顶置气门结构，省去了挺柱、摇臂等一系列往复传动部件，整体结构更紧凑，能有效压缩发动机上部的布置空间，降低整机重心。设计过程中需要重点考虑阀盘与阀座配合面的平面度要求，配合面的粗糙度需要满足高温高压燃气下的密封要求，避免出现燃气泄漏导致的缸压不足问题，

　　同时端面的气口边缘做了微小倒角处理，减少气流通过时的节流损失，提升进排气效率。孔道的直径大小经过充气效率核算，匹配对应排量气缸的进气流量需求，避免气口过小导致的进气阻力增大，或是气口过大导致的阀盘结构强度不足问题。阀盘的厚度尺寸兼顾结构刚性与转动惯量控制，过厚会增加不必要的旋转惯量，提升驱动损耗，过薄则会在高温燃气压力下出现形变，导致密封失效。在装配环节，该阀盘与驱动轴采用孔位定位+端面压紧的固定方式，安装时需要保证阀盘端面与缸盖配合面的平行度公差，确保旋转过程中整圈配合间隙均匀，不会出现局部摩擦卡滞的问题。这类旋转配气结构的优势还在于配气相位的调整更便捷，只需调整阀盘与驱动轴的初始安装角度，即可实现配气正时的微调，适配不同调校需求的动力输出特性，在实验类动力开发场景中能大幅缩短配气系统的调校周期。
