通讯设备用弧形铰接传动摇臂结构

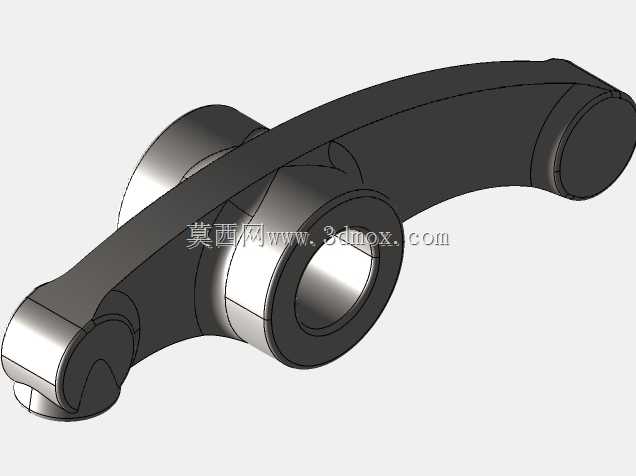

　　这类摇臂构件多用于小型通讯终端的内部按键触发、触点切换传动场景，在老式功能机、工业手持通讯设备的侧键、功能按键模组中承担力的传递与行程转换作用，能够将使用者按压按键的直线输入力，通过自身的弧形摆动转化为触点端的垂直触发动作，避免按键直接接触电路板触点造成的磨损，同时可以适配设备内部紧凑的堆叠空间，在有限的安装高度内完成力的换向传递。从结构设计来看，该摇臂采用两端带铰接孔、中间为弧形过渡臂身的构型，两端的铰接孔分别对应按键输入端与触点触发端的旋转轴位，其中直径较大的铰接孔作为主旋转支点，与设备壳体上的定位柱配合，承担摇臂摆动过程中的主要径向载荷，孔壁做了等壁厚设计，保证注塑成型时的收缩均匀性，避免出现缩痕导致的装配卡滞；

　　另一端直径较小的铰接位作为力输出端，直接作用于锅仔片或微动开关的触发点，端部做了圆弧收边处理，防止长期往复摆动过程中刮伤触点表面的镀层。臂身采用弧形流线构型，并非单纯的外观考量，主要是为了避让设备内部的主板走线、屏蔽罩以及相邻的按键构件，在保证自身结构强度的前提下尽可能缩减占用的空间，臂身的截面为渐变式设计，靠近主铰接孔的位置截面厚度更大，向输出端逐步收窄，既可以平衡摆动过程中的转动惯量，让按键按压的手感更均匀，也能减少不必要的材料占用，降低构件整体重量。安装边界上，主铰接孔的同轴度公差控制在0.02mm以内，与壳体定位柱的配合间隙控制在单边0.03-0.05mm，既保证摆动过程无松旷，

　　也不会因为间隙过小出现环境温度变化后的胀死问题；输出端的摆动行程设计为1.2mm，刚好匹配常用4mm直径锅仔片的触发行程，不会出现行程过大压坏触点，或是行程不足导致触发不灵敏的问题。两端铰接位的端面都做了0.1mm的倒角处理，方便自动化装配过程中的快速对位，减少装配卡料的概率。臂身的弧形轮廓经过运动仿真校核，在全行程摆动过程中与周边构件的最小安全间隙保持在0.15mm以上，避免设备跌落、受外力形变时出现运动干涉。这类摇臂通常采用POM材质注塑成型，自身具备良好的自润滑特性，长期往复摆动无需额外添加润滑脂，也不会出现磨损掉屑的问题，能够满足通讯设备数十万次的按键使用寿命要求，在结构设计时还特意在臂身内侧预留了0.1mm的应力释放槽，避免长期反复受力后臂身出现蠕变变形，导致触发手感变化、行程偏移的问题。
