带锥形沉孔法兰式定位基座结构设计

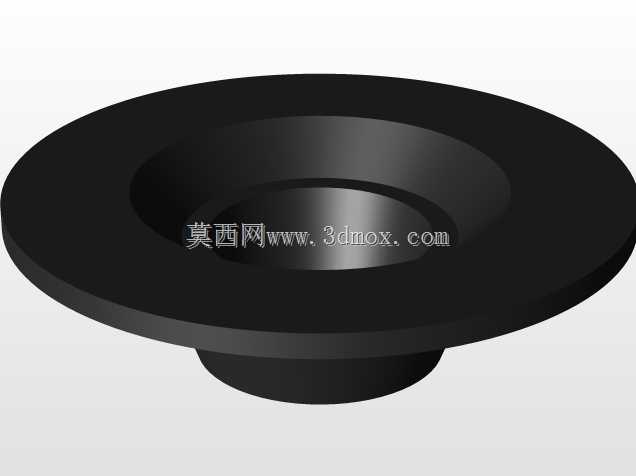

　　这类带锥形沉孔的法兰式定位基座，在工装夹具、自动化输送线定位工位、小型设备安装脚座场景中应用十分广泛，核心作用是为轴类杆件、定位销提供同轴度基准，同时通过法兰盘面实现与安装基体的刚性固定，避免定位构件在受侧向载荷时出现偏移窜动。从结构设计逻辑来看，整体采用盘状法兰加下部同轴定位柱的布局，上部的锥形沉孔做了连续平滑过渡，没有应力集中的直角棱边，一方面可以引导配套的紧固件或者定位杆件顺利插入，避免装配时出现卡滞、刮擦配合面的问题，另一方面锥形接触面可以自动找正同轴度，抵消安装孔位的微小加工误差，降低装配对位的难度。法兰盘面的外径尺寸大于下部定位柱，安装时盘面完全贴合基体表面，接触面积足够大，能够分散上部传递的压应力，

　　避免局部压强过大造成基体表面压溃变形；下部的定位柱与安装基体的预制孔采用间隙配合，装配时可以快速插入孔位实现预定位，不需要反复调整位置就能保证沉孔的轴线与安装面垂直。设计时需要重点控制几个尺寸边界：首先是锥形沉孔的锥度，通常根据配套使用的紧固件头部锥角匹配，保证锥面完全贴合，锁紧后不会出现松动；其次是法兰盘面的厚度，需要根据额定承载的侧向力计算，保证受载时盘面不会出现翘曲变形；下部定位柱的长度要略小于安装基体的通孔深度，避免柱体端部顶到孔底造成法兰盘面无法贴合安装面，留下装配间隙。另外整个构件的边缘都做了小倒角处理，去除加工后的毛刺锐边，既避免装配时划伤操作人员，也能减少应力集中点，提升构件的抗疲劳寿命。在实际选型应用中，

　　这类定位基座常搭配内六角锥头螺钉使用，螺钉锁紧后头部完全沉入沉孔内，不会突出法兰盘面，不会对上部安装的其他构件造成干涉，非常适合安装空间紧凑、对装配后表面平整度有要求的工位。建模过程中优先保证各回转面的同轴度公差，锥形面的粗糙度要求高于普通安装面，保证配合时接触面积达标，锁紧后摩擦力足够抵抗工作过程中的振动载荷，避免长期运行后出现紧固件松脱的问题。
