内燃机活塞头结构三维数模设计

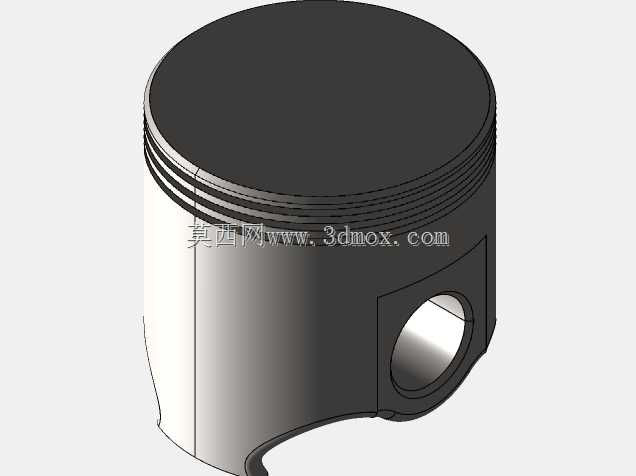

　　在往复式内燃机的核心运动组件中，活塞头是直接承接燃烧做功压力、完成能量转换的关键部件，其设计合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。这款活塞头的三维结构设计，完全围绕内燃机实际工况的受力、传热与运动配合需求展开，没有冗余的装饰性结构，每一处几何特征都对应明确的工程功能。从结构布局来看，活塞顶部采用平面式燃烧室承接面，可适配多数小排量通用汽油机的压缩比设计需求，顶面加工精度直接关联燃烧室密封性能与压缩终了的压力保持能力，建模时严格控制了顶面的平面度公差基准，为后续加工工艺的公差标注预留了合理空间。头部环带区域设计了多道环槽结构，分别对应气环与油环的安装位置，气环槽的宽度与深度匹配标准活塞环尺寸，

　　可保证燃烧高压气体的密封效果，避免做功行程的燃气下窜；油环槽位置预留了回油孔道结构，能够将气缸壁上多余的润滑油刮下回油底壳，防止机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞销孔采用同轴通孔设计，孔位与活塞轴线保持严格的垂直相交关系，销孔内部设置了卡簧槽结构，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子脱出刮伤气缸壁；销孔与活塞裙部的过渡区域做了圆弧加强处理，可分散做功瞬间燃气压力带来的应力集中，防止活塞在高频往复运动中出现销座开裂的失效问题。裙部型线采用微椭圆设计，充分考虑了活塞工作时的热膨胀变形量，冷态装配时与气缸壁保留合理配合间隙，热机状态下裙部膨胀后可与缸壁保持均匀贴合，既避免冷启动敲缸，

　　也能防止热态下活塞卡滞在气缸内。从安装边界来看，活塞的外径尺寸与对应排量的气缸内径匹配，总高度满足曲轴连杆机构的运动行程要求，不会在上止点位置碰撞气门，下止点位置也不会脱出气缸套工作面；活塞销孔的内径尺寸匹配标准活塞销外径，可直接与连杆小头端配合安装，不需要额外的结构修改。在实际应用场景中，这类活塞头可适配通用小型汽油机、摩托车发动机、小型发电机组动力等设备，建模时所有配合面都预留了合理的公差带，既可以直接用于教学演示中的发动机结构拆解，也能作为改型设计的基础数模，调整燃烧室形状、环槽数量、销孔位置等参数后，可适配不同压缩比、不同排量的内燃机设计需求。整个模型的几何过渡都做了工程化处理，没有非功能性的尖锐棱角，所有应力集中区域都做了圆角优化，完全符合实际零部件的加工工艺要求，不存在无法落地生产的理想化结构。
