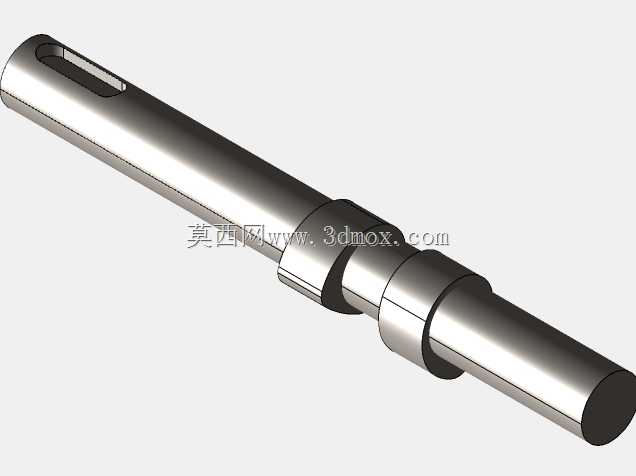

带键槽阶梯式凸轮传动轴结构设计

　　这类阶梯式带凸轮结构的传动轴，常应用在需要实现周期性往复动作的自动化进给机构、小型内燃机配气系统以及轻工包装设备的间歇传动单元中，核心作用是将旋转运动转化为预设规律的直线往复或摆动动作，是整套传动链路里决定动作时序精度的核心零件。从结构设计逻辑来看，轴身采用多段阶梯变径设计，并非随意设置轴肩尺寸：每一段轴颈的直径差，一方面是为了适配不同位置的支撑轴承、传动凸轮以及锁紧挡圈的安装定位，轴肩的高度严格匹配对应标准件的安装倒角尺寸，避免装配时出现零件无法贴紧定位面的问题；另一方面，变径结构能在满足整体抗扭、抗弯强度要求的前提下，尽可能降低轴体自身重量，减少高速旋转时的不平衡量。轴端开设的平键槽，是动力输入侧的扭矩传递结构，键槽的宽度、

　　深度以及距离轴端的尺寸，都匹配对应标准平键的参数，同时键槽的圆角处理做了优化，避免长期受交变扭矩作用时在键槽根部产生应力集中，引发轴体疲劳断裂。轴身集成的凸轮段，型线是根据整套机构需要的从动件运动规律设计的，推程、回程的曲线过渡平滑，没有突变拐点，能大幅降低从动件与凸轮接触位置的冲击载荷，减少运行过程中的噪音和磨损。从安装边界来看，各段轴颈的同轴度公差控制在较高精度等级，支撑轴段的表面粗糙度满足滚动轴承的配合要求，装配时可以直接穿入箱体的轴承安装孔，通过轴肩和轴端挡圈完成轴向定位，不需要额外加工定制复杂的定位结构。设计过程中，轴的总长、各段轴颈的长度都严格匹配对应安装腔的空间尺寸，

　　避免装配后出现轴端与其他腔体内零件发生运动干涉的问题，凸轮段的安装位置也精准对应从动件的摆臂行程范围，保证从动件的滚轮能全程与凸轮型面保持贴合，不会出现脱开、跳程的情况。这类轴件在选材上通常会选用调质处理的中碳结构钢，表面做硬化处理提升耐磨性能，能长期承受交变载荷和接触摩擦，适配中等转速、中等载荷的传动工况，不管是做设备维修的替换件测绘，还是新设备的传动结构设计参考，都有很强的实际工程价值。
