风力涡轮机外壳剖视结构设计

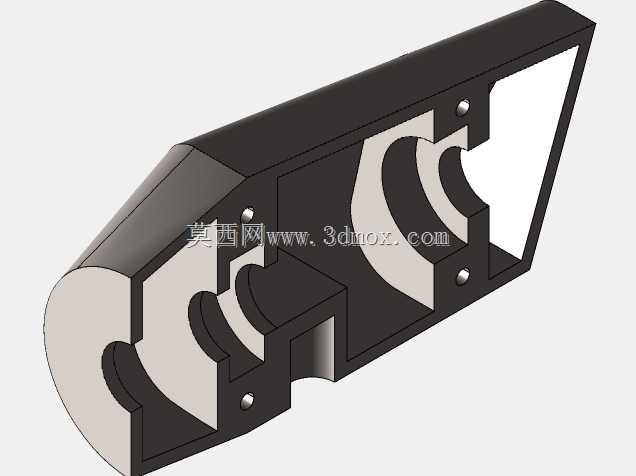

　　这款风力涡轮机外壳的剖视结构，直观呈现了内部腔体与安装位的匹配逻辑，在小型分布式风电、便携风力供电设备的应用场景中，这类壳体承担着核心的防护与定位作用。从实际使用需求出发，外壳需要同时兼顾涡轮转子的运转避让、内部轴承组件的安装固定、外部环境的风沙雨水防护多重功能，设计时首先要根据涡轮叶轮的旋转外径确定内部弧形腔体的最小边界，避免运转过程中叶片与壳体内壁发生剐蹭，同时要预留出轴承座的安装凸台位置，图中可见的几处螺栓安装孔，对应着壳体与内部支架、端盖的连接点位，孔位的同轴度、端面平面度都有明确的公差要求，保证装配后轴承运转不会出现偏载。外形上采用了一端圆弧收窄、另一端斜切开口的结构，圆弧端对应涡轮的进风侧，

　　能够引导气流顺畅进入腔体作用于叶轮，斜切开口则对应出风侧，减少气流排出时的紊流阻力，同时斜切结构也能降低整体壳体的重量，适配小型风电设备对轻量化的要求。安装边界方面，壳体外侧的平面区域可直接固定在设备的主支架上，几个定位销孔与安装螺栓孔的位置排布，要保证壳体安装后与涡轮主轴的同轴度误差控制在允许范围内，避免长期运转出现振动异响。设计过程中还需要考虑壳体的壁厚均匀性，图中剖视可见的壁厚过渡平缓，没有出现突变的厚壁区域，能够减少注塑或者金属铸造过程中的缩孔、变形缺陷，内部的加强筋结构沿着受力方向排布，既提升了壳体的整体刚性，抵御户外使用时的风压冲击，又不会额外增加过多的材料重量。内部的阶梯状腔体结构，分别对应不同直径的轴承、密封件的安装位，台阶端面的垂直度直接影响密封件的压缩量，进而决定壳体的防尘防水性能，在户外长期使用场景下，这部分结构的尺寸精度直接关系到设备的维护周期与使用寿命。
