十字安装式风机支撑底座结构设计

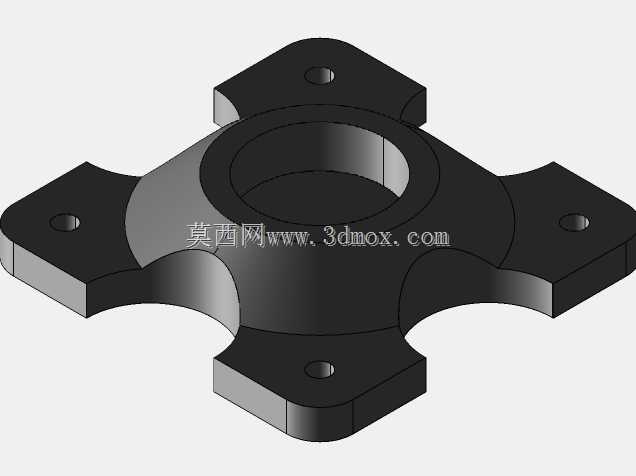

　　这款十字构型的风机支撑底座，是通风送风设备装配体系里的核心承载构件，主要应用在工业轴流风机、小型离心风机、设备散热风机组的安装固定场景，在厂房通风系统、设备散热模组、新风送风单元里都能见到这类结构的身影，承担着承托风机主体、分散运行载荷、保障安装同轴度的关键作用。从结构设计逻辑来看，整体采用中心环形承托区加四个外延安装耳的十字对称布局，中心的环形凸台是与风机机壳止口配合的核心定位面，设计时预留了足够的配合公差带，能够保证风机转轴与安装面的垂直度，避免运行过程中因安装偏斜产生的径向跳动，降低轴承额外磨损与运行振动。四个外延的安装耳呈90度均匀分布，每个耳片上都预制了光孔安装位，这种对称布局可以让螺栓锁紧时的压紧力均匀传递到底座整体，

　　不会出现局部应力集中的问题，同时十字形的镂空结构在保证结构强度的前提下，大幅削减了零件自身重量，也给底部的走线、减震垫安装留出了充足空间。在安装边界的尺寸设计上，四个安装孔的孔位间距严格匹配常规小型风机的通用安装尺寸规范，中心环的内径与风机下机壳的外径做适配，安装耳的厚度经过载荷校核，能够承受风机运行时的静载荷与动载荷叠加，即使在风机满负荷运行产生持续振动的工况下，也不会出现安装耳变形、孔位滑牙的问题。底座的过渡区域全部采用圆角顺滑过渡，避免直角处的应力集中，在建模过程中对所有安装面的平面度都做了约束，保证安装后底座与安装基面、风机与底座之间都能完全贴合，不会出现虚位。这类底座在实际应用中，通常会在安装耳下方配套橡胶减震垫，

　　进一步抵消风机运行传递的振动，而中心环的高度设计也充分考虑了减震垫压缩后的行程余量，不会因为减震垫形变导致风机与底座发生磕碰。从加工适配性来看，这种结构既可以采用铸造成型后做机加工的工艺批量生产，也可以直接采用板材切割焊接后精加工安装面，适配不同产能规模的生产需求，对称的结构也让零件在加工装夹时更容易找正，降低加工难度与装夹误差。
