工业长条型LED机床工作照明灯具结构

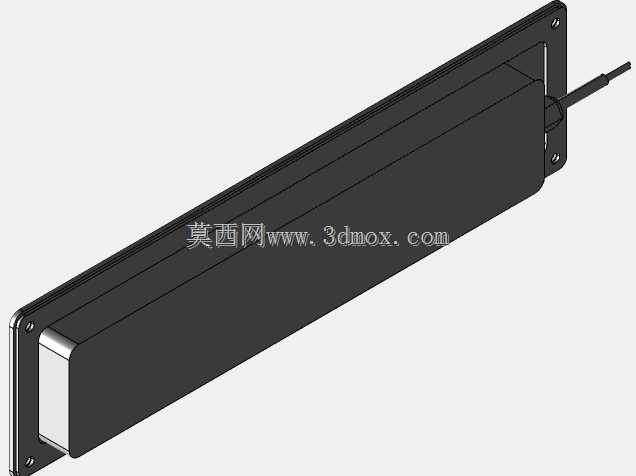

　　这款长条型工业LED灯具的三维结构，主要面向工业加工场景的局部作业照明需求，常见应用在数控加工中心操作工位、自动化产线检测工位、设备内部检修区域等对照明可靠性、安装适配性有较高要求的场景，区别于民用照明产品，其结构设计完全围绕工业环境的使用痛点展开。从结构设计逻辑来看，整体采用窄长型一体化壳体布局，壳体主体做了等截面拉伸的造型处理，既能够保证内部LED灯板、驱动电路的排布空间，也能通过连续的金属壳体实现被动散热，避免工业场景下长时间连续工作出现的光衰过快问题；壳体侧边做了薄型化收边处理，整体厚度控制在较小范围，能够适配设备内部狭窄的安装间隙，不会与设备运动部件、加工工件产生干涉。灯具的出线端做了尾部侧出的走线设计，

　　线缆接口位置做了限位凸台结构，能够避免设备运行振动拉扯线缆导致的接线松脱，同时出线方向平行于灯具长度方向，不会额外占用安装面的垂直空间，适配嵌入式、贴装式两种常见的安装方式。安装端的法兰结构做了沉头孔位设计，安装后固定螺丝头部完全沉入法兰平面，不会突出安装面造成剐蹭风险，法兰与壳体主体的衔接位置做了密封止口结构，能够适配切削液飞溅、多粉尘的加工车间环境，避免异物进入壳体内部影响电路与光源寿命。出光面位于灯具的窄边侧面，做了匀光结构的预留位，能够将LED点光源转化为均匀的面状照明，避免作业面出现重影、眩光问题，减少操作工人长时间作业的视觉疲劳；灯具的整体长度方向尺寸适配常见的机床操作区宽度，

　　安装孔位的间距符合工业设备辅助配件的通用安装孔距标准，不需要对原有设备做额外的打孔改造即可完成替换安装。在建模细节处理上，壳体的边角全部做了小圆角过渡，既避免加工组装过程中的锐边割手问题，也能减少应力集中，提升壳体的抗磕碰能力；尾部的线缆部分做了防弯折的护套结构建模，还原了实物出线位置的抗弯折设计，能够模拟实际安装时线缆弯曲的状态，方便设计人员在做设备整体布局时校验线缆的走线空间，避免出现线缆与周边结构件的干涉问题。
