IEC公C14转C13直角电源转接件

　　在机柜、服务器机架、台式工作站以及各类靠墙布置的电气设备里，电源线的出线空间往往是最容易被忽视的细节。标准直头C13插头从设备面板垂直伸出后，需要预留一段弯折半径，再加上插头本体和线缆的悬垂长度，设备背部到墙面或机柜理线槽之间常常要留出七八十毫米甚至更大的空隙。对于高密度机房、贴墙安装的工控柜、抽屉式设备以及背部走线空间紧张的操作台，这段距离直接决定了机柜能否推到位、柜门能否关闭、线缆能否顺畅整理。这款90度转接件正是针对这一类空间约束而设计，它把输入端的C14公头与输出端的C13母座在同一壳体内折成直角，使电源线从设备面板处改为侧向或下向引出，显著压缩背部所需的净空深度。

　　从实际使用方式看，转接件的一端直接插入设备面板上的C14入口，另一端承接标准C13电源线，中间不需要改动设备内部电路，也不涉及额外的固定支架。对于运维人员来说，这种无源转接方案的优势在于即插即用：原有电源线、PDU排插和设备供电接口都保持不变，只在设备侧增加一个弯头过渡件，就能把出线方向调整到与面板平行的方向。在服务器机柜中，这意味着线缆可以沿立柱或理线臂水平走向，减少背部气流阻挡；在贴墙安装的医疗、检测或广播设备中，则能避免插头被墙面顶死、线缆根部长期受弯的问题。

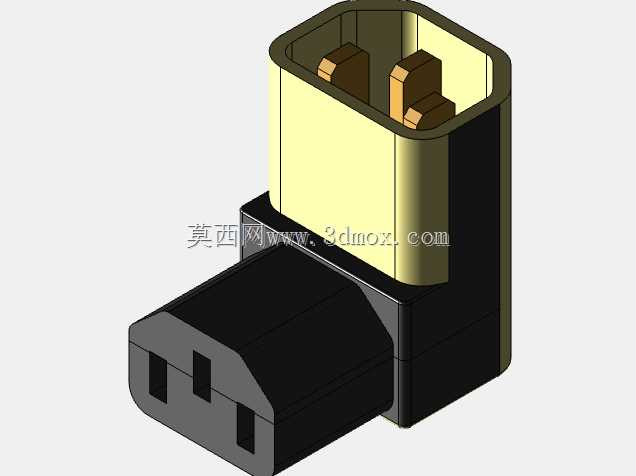

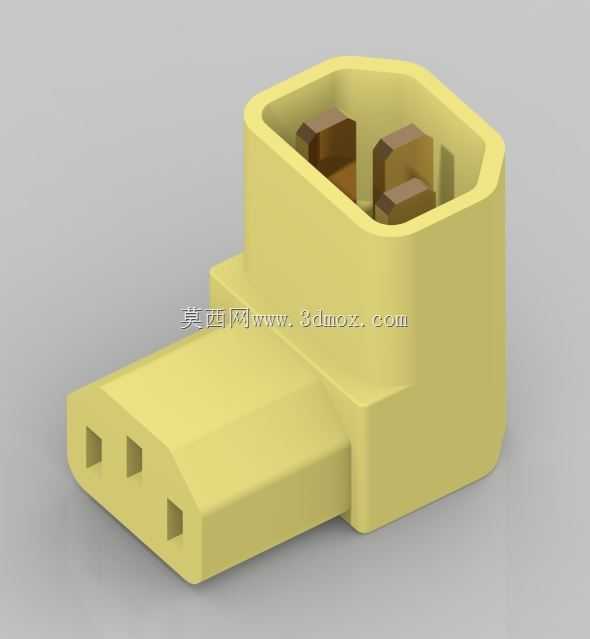

　　结构上，壳体采用整体式绝缘外形，轮廓围绕内部金属接触件的包络进行设计。输入端为C14公头对应的插套容纳腔，腔体内可见三组金属接触件的位置，分别对应火线、零线和地线；输出端为C13母座端，端面上开出三个矩形孔位，孔位间距和方向遵循IEC连接器的常见排布。建模时需要重点保证两端接口的相对位置：弯头转折处既要让内部导电件有足够的爬电距离和绝缘壁厚，又不能把外形做得过于臃肿。壳体外侧的圆角和拔模斜度体现了注塑成型的工艺考虑，转角处壁厚尽量保持均匀，避免厚壁引起的缩痕，也避免薄壁区域在插拔时开裂。

　　外形尺寸方面，这类转接件的边界主要由接口标准和折弯半径共同决定。C13母座端面需要容纳三个插孔并保留绝缘边距，C14插入端则要保证与设备插座的配合长度；中间弯头部分把两个接口的轴线错开约90度，整体呈L形。安装时真正需要校核的是设备面板周围的干涉范围：转接件插入后，沿面板法线方向占用的深度明显小于直头插头加线缆弯曲所需空间，但在平行于面板的方向会增加一段侧向轮廓，因此要确认附近是否有相邻设备、螺钉、线槽或加强筋阻挡。若多台设备上下密集排列，还需逐台核对弯头朝向，统一向下或向侧面走线，避免相邻转接件互相挤占。

　　从建模思路看，处理这类接插件不能只追求外观相似，必须以接口配合为核心。先依据C14、C13的接触件位置建立内部导电片和插孔的基准，再围绕带电体生成绝缘壳体，保证插孔开口、腔体深度、端部止挡和插拔导向都符合实际装配逻辑。外壳上的分模线、圆角过渡、端面壁厚和腔体内加强位置，都应服务于模具成型和插拔受力。金属件虽然在外观图中只露出局部，但它们的固定槽、防退结构和接触区域需要在三维数据中预留准确，否则壳体合拢后会出现装不进或定位不稳的问题。

　　在设备选型和结构校核时，工程师通常会把该转接件放入整机布局中做空间干涉检查：一端模拟插入设备电源入口，另一端接入标准C13线缆，并给线缆设定最小弯曲半径；随后检查机柜后门、理线架、墙面和相邻插件之间的间隙。对于需要频繁抽拉的机架式设备，还要关注转接件与设备插座之间的保持力，避免在设备推拉过程中因线缆牵拉而松脱。总体而言，这个L形转接件并不改变电气连接关系，它的价值在于用一个紧凑的绝缘壳体重构出线方向，把原本难以压缩的背部走线空间转化为可规划的侧向走线路径，从而让密集设备布置、贴墙安装和机柜理线都更具可实施性。
