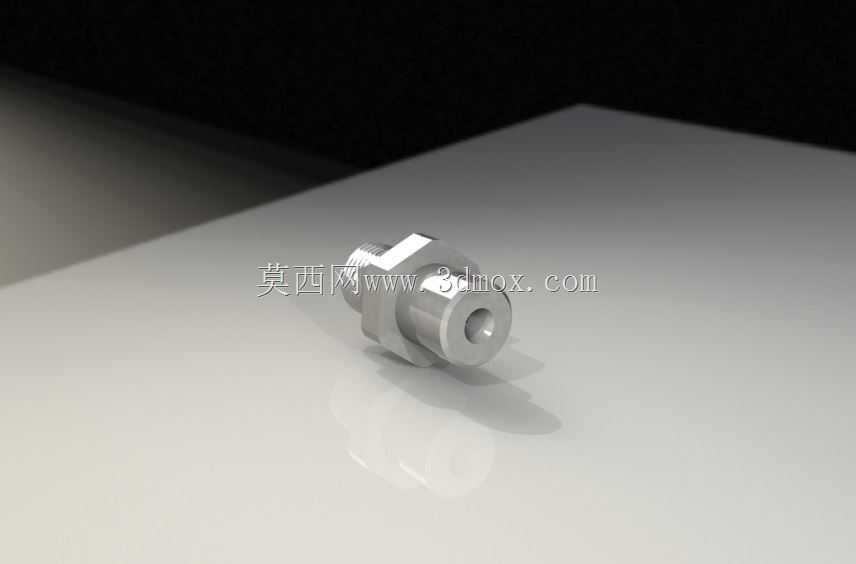

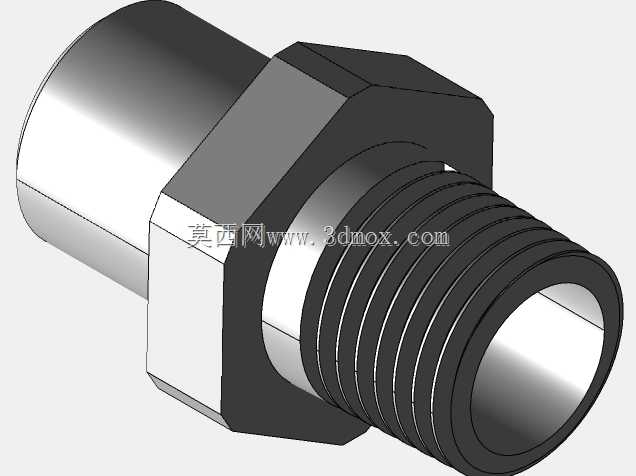

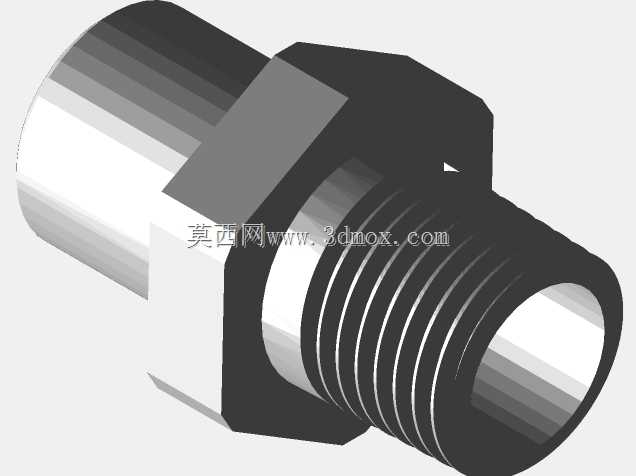

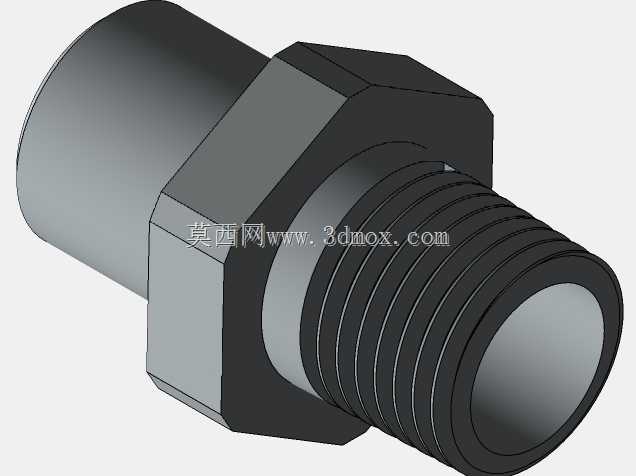

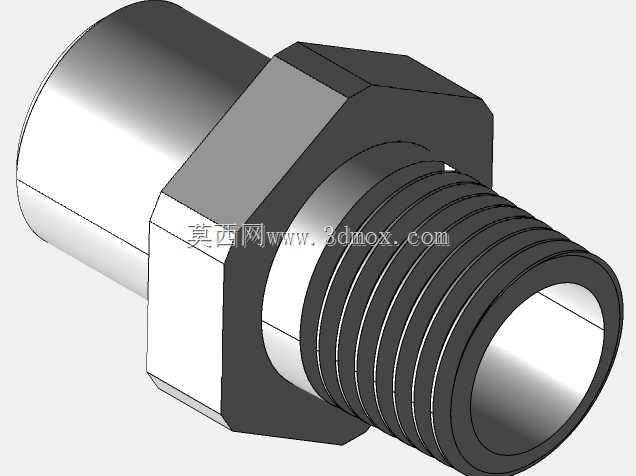

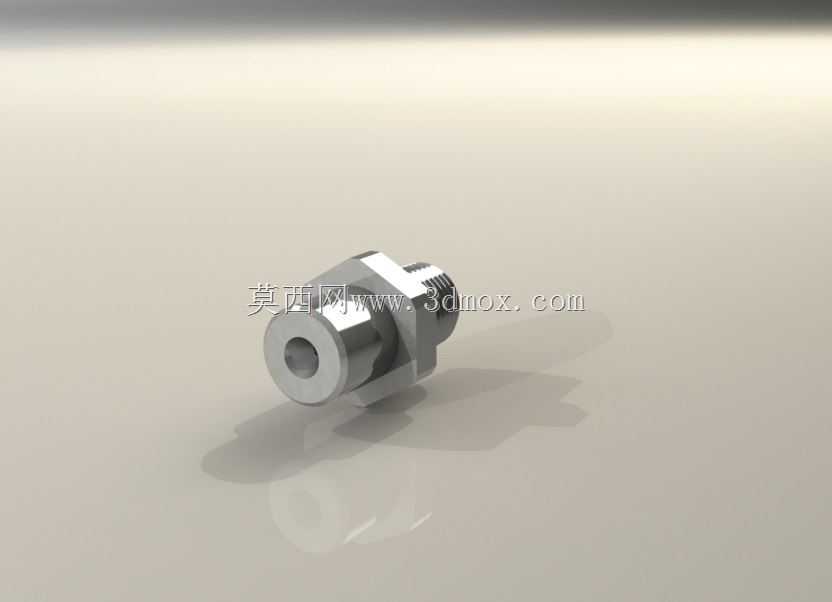

不锈钢外螺纹连接全锥工业喷嘴结构

　　这款全锥喷嘴的设计核心围绕稳定的锥形喷淋覆盖需求展开，主体采用不锈钢材质加工，适配多数工业流体输送管路的耐腐蚀、耐磨损使用要求，外螺纹连接端的尺寸遵循常规管路连接标准，安装时可直接匹配对应通径的内螺纹管路接口，无需额外定制转接件，安装边界预留了标准扳手拧动的夹持空间，现场拆装更换无需特殊工装。从实际应用场景来看，这类全锥喷嘴常被布置在喷淋清洗生产线、表面处理磷化工位、消防喷淋系统、农业灌溉喷灌支路、工业加湿除尘段等位置，核心作用是将管路输送的压力流体打散为覆盖角度均匀的实心锥形雾场，保证在额定工作压力下，喷淋覆盖区域内的液体分布偏差控制在合理区间，避免出现局部喷淋盲区。设计阶段首先敲定了60度的最大喷淋角度，

　　这个角度参数兼顾了近距离安装时的覆盖范围与远距离喷射时的液滴均匀度，不会出现角度过大导致液滴过早散落、射程不足，或是角度过小导致覆盖范围过窄、需要布置过多喷嘴提升成本的问题。流量参数匹配20psi工作压力下6gpm的通流能力，内部流道做了平滑过渡处理，没有突兀的截面突变，可减少流体经过时的压损，同时降低流道内杂质卡滞的概率，外螺纹端的密封面做了平整精加工，安装时配合常规密封垫或生料带即可实现可靠密封，不会出现连接处渗漏的问题。喷嘴的整体外形做了紧凑化设计，主体段的六角结构方便安装时施加扭矩，不会出现打滑拧伤外观的问题，出口端的导流结构经过流场仿真验证，可保证不同压力工况下喷出的雾场始终保持完整的锥形轮廓，不会出现偏流、散丝的情况。

　　针对3D打印验证场景，模型预留了足够的壁厚支撑，不管是采用金属打印还是工程塑料打印做功能验证，都不会出现薄壁变形、支撑难以去除的问题，打印完成后可直接连接测试管路做喷淋效果验证，为后续的批量加工或参数调整提供直观的实物参考。
