机床主轴用滚珠丝杠轴承毂结构设计

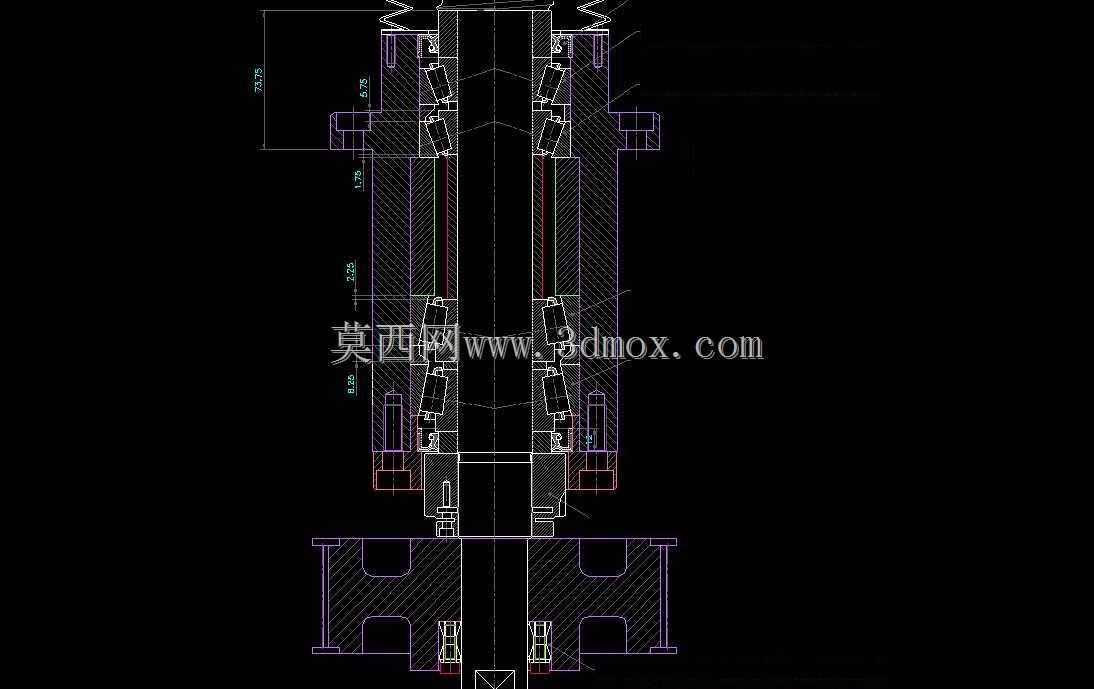

　　这款主轴轴承毂主要配套精密机床主轴单元使用，常见于数控车床、加工中心的主轴传动端，也可适配高精度磨床、镗床的主轴支撑结构，核心作用是为滚珠丝杠传动副提供稳定的径向与轴向支撑，同时承担主轴运转过程中产生的复合载荷，保障传动链的同轴度与回转精度。从结构设计来看，整体采用对称式腔体布局，内部预留了多组轴承安装位，可适配成组配置的角接触球轴承或圆锥滚子轴承，腔体内部设计有对应的轴承定位台阶，能精准限制轴承内圈、外圈的轴向窜动，避免高速运转下轴承出现移位偏载。安装边界上，轴承毂下端设计有带螺栓孔的法兰安装面，可直接与机床主轴箱的安装基面贴合定位，法兰面的螺栓孔采用对称均布设计，能保障安装后的受力均匀性，避免连接应力导致的腔体变形；

　　上端预留了密封件安装槽，可适配骨架油封或迷宫密封结构，阻挡切削液、金属碎屑进入轴承腔体，延长内部轴承的使用寿命。设计过程中重点考量了高速运转下的刚度匹配，腔体壁厚经过受力仿真优化，既避免壁厚过大增加整体重量，也防止壁厚不足导致高速切削时出现共振变形，内部的润滑油道预留位置可对接主轴箱的集中润滑系统，持续为内部轴承提供润滑介质，降低长时间运转下的磨损温升。实际应用场景中，这类轴承毂直接决定了主轴传动的进给精度，在精密零件加工场景下，其结构刚性直接影响工件的表面加工质量与尺寸一致性，设计时对轴承安装位的同轴度公差、端面跳动公差都做了严格约束，安装时需保证轴承预紧力处于合理区间，既消除轴承间隙提升支撑刚性，

　　也避免预紧力过大导致轴承发热过快。从结构细节来看，轴承毂内部还设计有对应的锁紧螺母定位位置，可通过圆螺母对成组轴承进行轴向预紧调整，外侧的台阶结构可适配主轴端的防尘罩安装，整体结构完全匹配现有通用机床主轴的安装尺寸，无需额外改动机床原有安装基面即可完成替换装配，兼顾了结构刚性与装配便捷性，能满足中高速、高负载工况下的主轴传动支撑需求。
