移动式液压动力供油装置三维设计

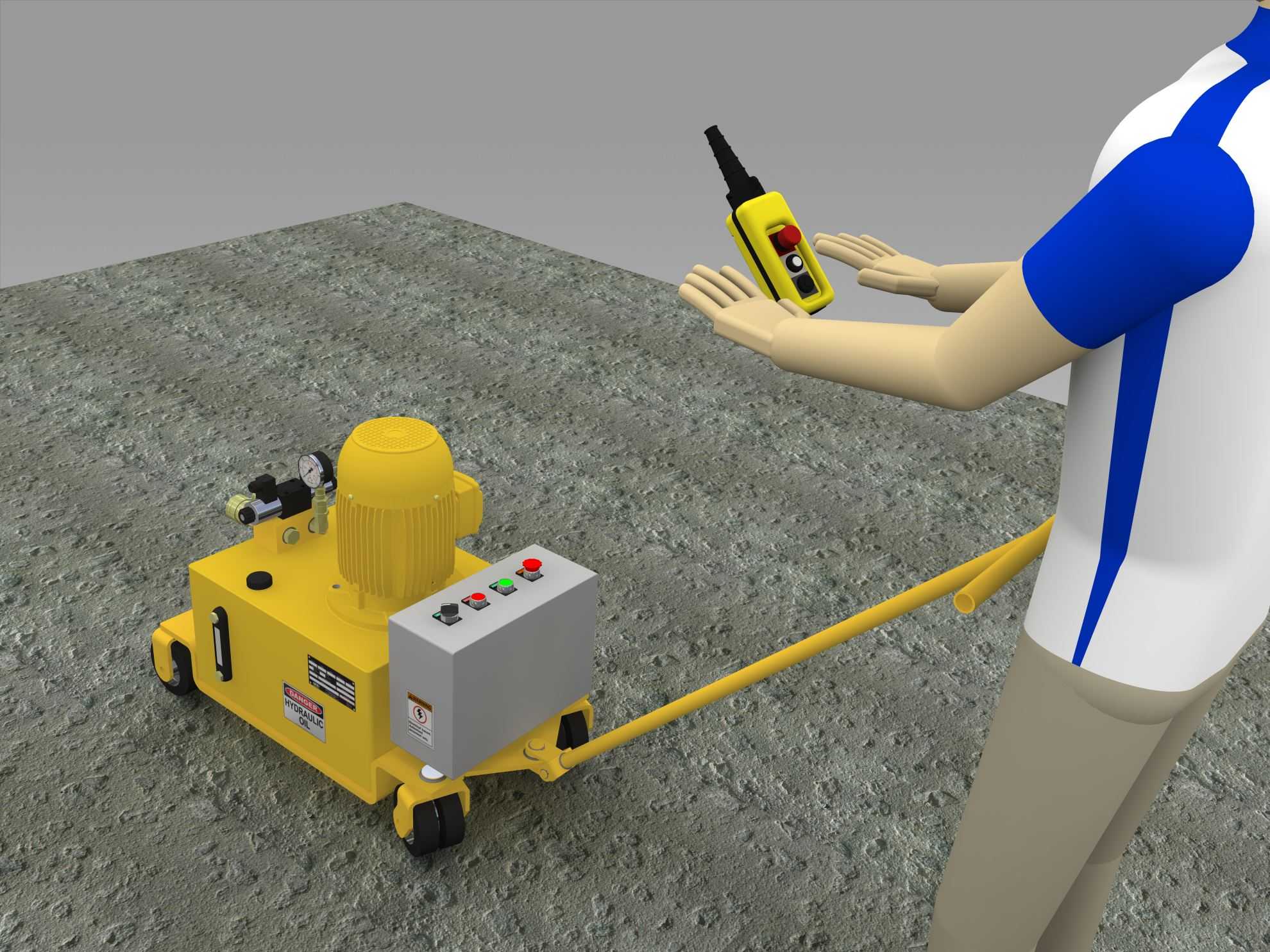

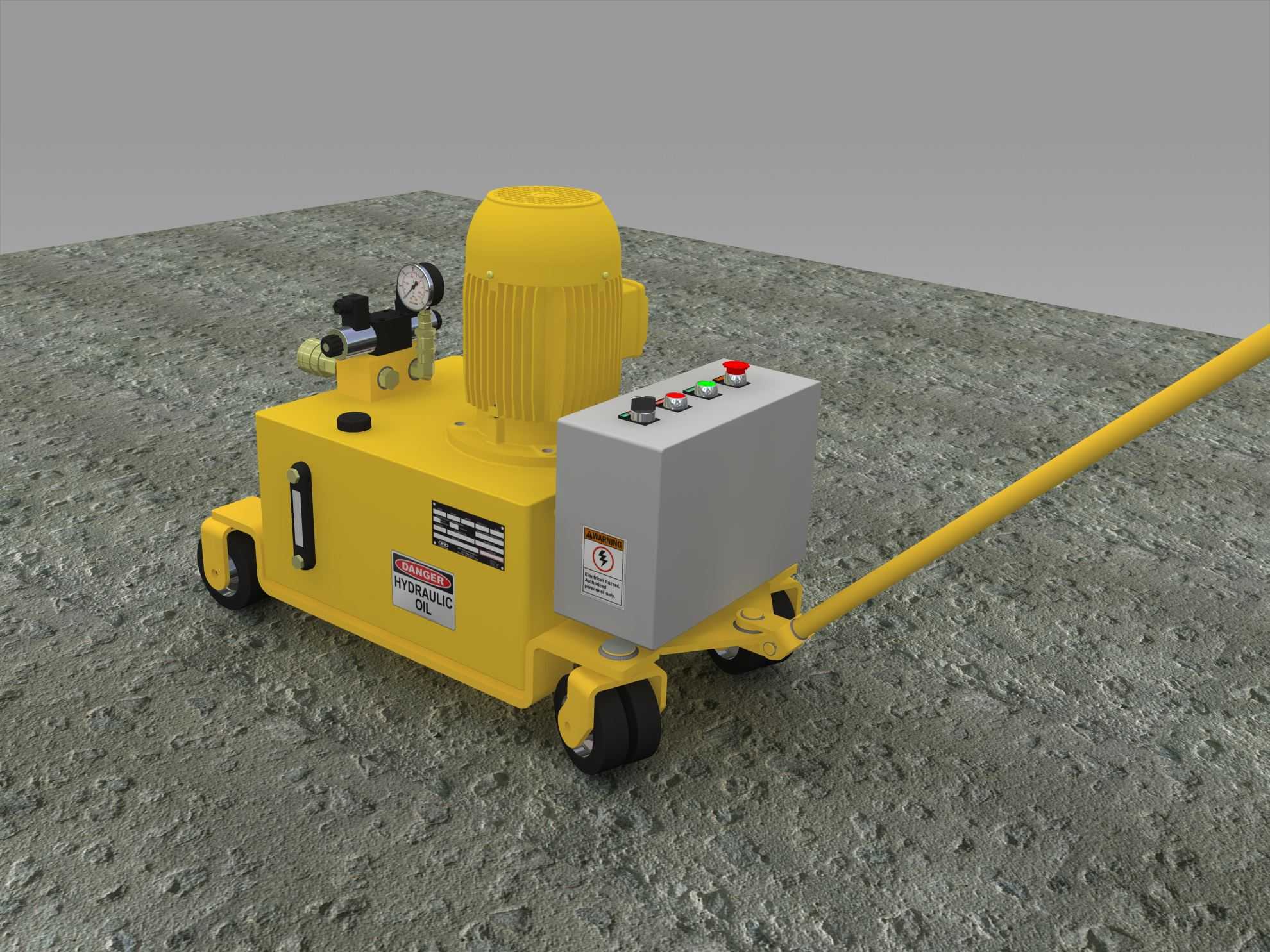

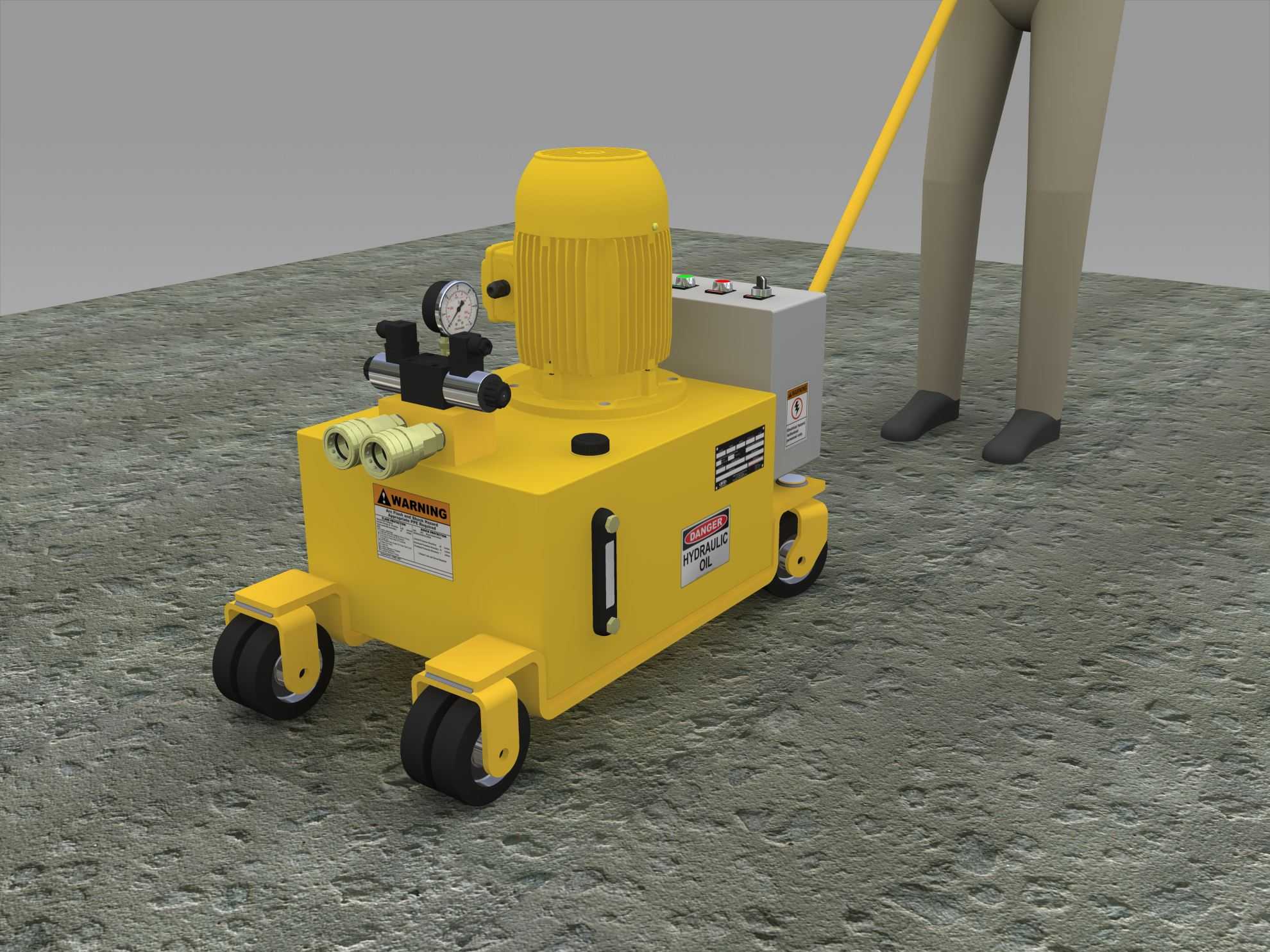

这款移动式液压动力装置，主要面向无固定液压源的现场作业场景设计，可适配各类需要中高压液压动力输入的作业场景，比如现场设备检修的液压工具驱动、重型构件移位的液压顶推配套、户外施工的小型液压执行机构供能，也可作为生产车间临时补位的液压动力源，在固定液压站检修停机时为关键工位提供应急动力支持，解决固定液压管线覆盖范围有限、无法适配移动作业需求的痛点。设备整体采用手推移动式结构设计，底部配置四个带转向功能的脚轮，其中前端两个脚轮带锁止结构，既可以通过尾部的牵引推杆灵活转移作业位置，也能在就位后锁止脚轮避免作业时设备滑移，整体外形紧凑，宽度控制在常规车间通道、检修门洞的通行尺寸范围内，可轻松通过0.8米宽的常规通道，无需额外拆解即可完成跨区域转运，适配厂区内不同工位、户外临时作业点的转场需求。设备主体采用一体式焊接油箱作为承载基座，油箱上部集成驱动电机、液压泵组、压力控制与调节组件，侧面独立布置电气控制箱，将液压回路与电气控制模块做分区布局，既避免液压油渗漏对电气元件造成侵蚀，也方便操作人员在设备侧方即可完成启停、压力调节的操作，无需绕至设备正面作业。液压回路部分配置了可视化压力表、压力调节阀、溢流保护组件，可根据外接执行机构的需求实时调整输出压力，溢流组件可在系统压力超阈值时自动泄荷，避免管路超压破损，保障作业安全；油箱侧面设置透明液位计，可直观观察内部液压油存量，及时补油避免泵组吸空损坏。电气控制箱上布置了启停按钮、急停按钮与运行状态指示灯，急停按钮采用醒目的红色蘑菇头设计，遇突发情况可一键切断动力输出，控制箱外壳做接地处理，适配车间、户外临时用电的安全规范。油箱上部的电机与泵组采用同轴直连结构，减少传动环节的功率损耗，泵组吸油口配置过滤组件，避免油液内杂质进入泵体与液压回路，延长核心元件使用寿命；设备预留了标准快插式液压输出接口，可快速对接不同规格的液压油管，无需额外加工接头即可适配液压扳手、液压千斤顶、液压夹紧机构等多种外接执行工具，接口处设置防尘堵头，闲置时可封堵接口避免杂物进入管路。整体设计充分考虑现场作业的实用性，没有冗余的装饰结构，所有操作元件、观察元件都布置在人员站立即可触及、观察的高度，日常维护时可直接打开油箱上部的盖板更换滤芯、加注液压油，脚轮采用耐磨聚氨酯材质，在车间环氧地面、户外水泥地面移动时不会刮伤地面，同时具备一定的减震效果，减少转场过程中震动对内部元件的连接紧固性造成影响。
