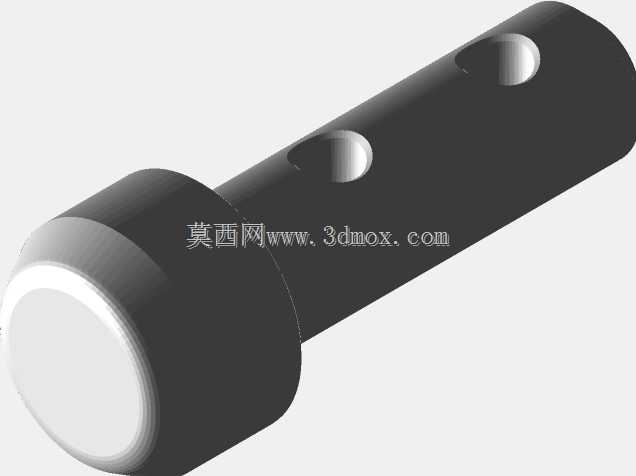

HKMP5枪械反冲导杆结构三维建模

　　在轻武器结构设计领域，反冲导杆是自动枪械自动机循环动作的核心承载部件，其结构合理性直接决定枪械射击过程中的动作可靠性、后坐力传递效率以及零部件使用寿命，本次建模的导杆结构适配HK MP5系列冲锋枪的自动循环工况，是枪械自动机组件中衔接枪机框与复进簧的关键传力零件。从实际应用场景来看，该导杆装配于冲锋枪机匣内部的自动机运动通道中，全程参与枪械连发射击、单发射击的每一次自动循环，在枪机后坐阶段承受枪机框传递的后坐冲击力，同时为复进簧提供稳定的导向支撑，避免复进簧在压缩、伸展过程中出现弯折卡滞，在枪机复进阶段则引导复进簧的推力平稳传递至枪机框，保障枪机推弹、闭锁动作的对中性。从功能特性设计来看，该导杆采用阶梯轴类结构布局，

　　大直径端为受力承载端面，直接与枪机框的对应贴合面接触，端面加工为平整贴合结构，保障后坐力传递过程中受力均匀，避免局部应力集中导致的零件形变；杆身主体为等直径圆柱结构，表面粗糙度控制在适配往复滑动的精度区间，既可以作为复进簧的套装导向轴，也可在机匣对应的导向槽内做直线往复运动，杆身上开设的两个径向通孔为固定销安装位，用于装配冲孔子固定销，实现导杆与枪机框组件的刚性连接，确保往复运动过程中导杆与枪机框无相对窜动，同时固定销的安装位置经过受力校核，避开杆身应力集中区域，保障连发射击工况下的连接强度。从设计思路层面，该导杆的尺寸链完全匹配MP5系列枪械机匣内部的安装边界，杆身长度适配复进簧的最大压缩行程与自由长度差值，

　　大直径端的外径尺寸与枪机框的安装沉孔精准配合，径向通孔的位置度公差满足固定销装配后的同轴度要求，避免装配后出现运动卡滞；杆身的两个通孔间距经过反复校核，既保证固定销的抗剪切强度满足连发射击的冲击力要求，也不会过度削弱杆身的整体抗弯强度，在连续后坐、复进的交变载荷作用下，杆身的抗弯截面系数满足疲劳强度要求，避免长期使用后出现弯曲形变。从安装边界来看，该导杆装配时需套装对应规格的复进簧，复进簧的内径与杆身外径保持合理的间隙配合，既保证弹簧伸缩顺畅无卡滞，也避免间隙过大导致弹簧出现偏磨；导杆大直径端的端面与枪机框贴合后，通过两个径向固定销完成锁紧，装配后导杆的轴线与枪机框运动方向保持严格同轴，整体装入机匣导向通道后，导杆杆身与机匣导向面的间隙控制在合理范围，保障往复运动过程中无偏磨、无卡滞，即使在泥沙、低温等恶劣使用工况下，也能凭借简洁的轴类结构保证动作可靠性，不会因细小杂物堆积导致自动机循环故障。
