绞盘机配套MP5型螺栓滚轮结构

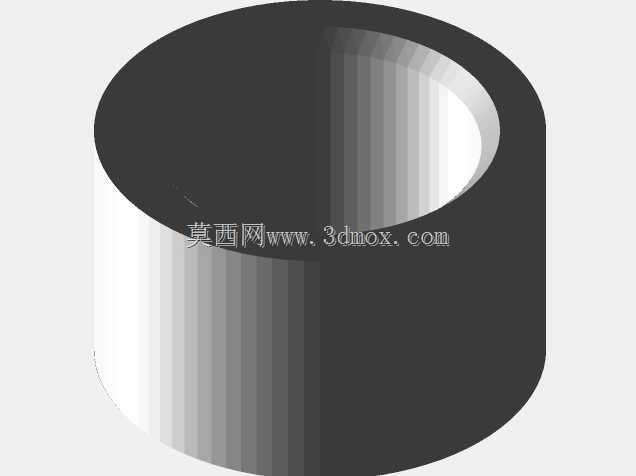

该螺栓滚轮主要配套应用于绞盘机的反吹系统核心传动部位，是保障绞盘机绳索收放过程中导向、承压、减磨功能的关键配套零件，在起重牵引、越野自救、工程缆索收放类设备的运行场景中，这类滚轮直接决定了缆索传动的顺畅度与部件使用寿命，能够有效避免缆索在收放过程中出现偏磨、卡滞、硬摩擦损伤等问题。从实际设备用途来看，这类滚轮需要同时承受缆索施加的径向压力与往复滚动摩擦力，在绞盘机持续带载工作的过程中，滚轮需要保持稳定的转动顺滑度，不能出现卡涩、晃动、形变等问题，否则会直接导致缆索磨损加剧，甚至出现缆索跑偏、脱槽的故障，影响整套牵引设备的作业安全。从产品功能特性来看，该滚轮采用同轴套筒式结构设计，整体为等壁厚圆筒形态，内孔用于配套穿装固定螺栓，实现滚轮与安装基座的铰接固定，外圆柱面为与缆索接触的工作曲面，表面做了光滑过渡处理，能够减少与缆索表面的接触应力，避免尖锐棱边刮伤缆索外层防护结构。滚轮的端面做了平齐处理，能够在安装后与两侧的限位挡片紧密贴合，限制滚轮的轴向窜动间隙，避免滚轮在往复转动过程中出现轴向偏移，保证缆索始终处于滚轮工作面的中心位置。从设计思路层面，该滚轮优先保障了承压能力与转动灵活性的平衡，圆筒式的结构在保证足够径向壁厚、满足承压强度要求的前提下，尽可能控制了零件自身重量，减少转动过程中的惯性阻力，同时内孔与固定螺栓之间预留了合理的配合间隙，既保证滚轮能够绕螺栓顺畅转动，又不会因为间隙过大出现径向晃动，避免工作过程中产生额外的冲击载荷。在外形尺寸与安装边界方面，该滚轮的外径尺寸适配常规规格绞盘机的缆索导向槽宽度，能够匹配对应直径的合成纤维缆索与钢制缆索的接触弧度要求，内孔直径适配标准规格的固定螺栓，无需额外加工定制连接件即可完成装配，滚轮的轴向宽度与安装位的两侧挡片间距匹配，安装后不会突出安装基座的外侧边界，能够在紧凑的绞盘机内部安装空间中完成布置，不会与周边的导缆架、机架结构产生运动干涉。在实际装配过程中，只需要将滚轮对准安装位的铰接孔，穿入配套螺栓并锁紧固定端的防松螺母，即可完成部件安装，日常维护过程中只需要定期向内孔配合面加注润滑脂，即可保证滚轮长期保持顺畅的转动状态，有效降低设备的运维成本。
