苹果iPad Mini4平板电脑外观结构建模

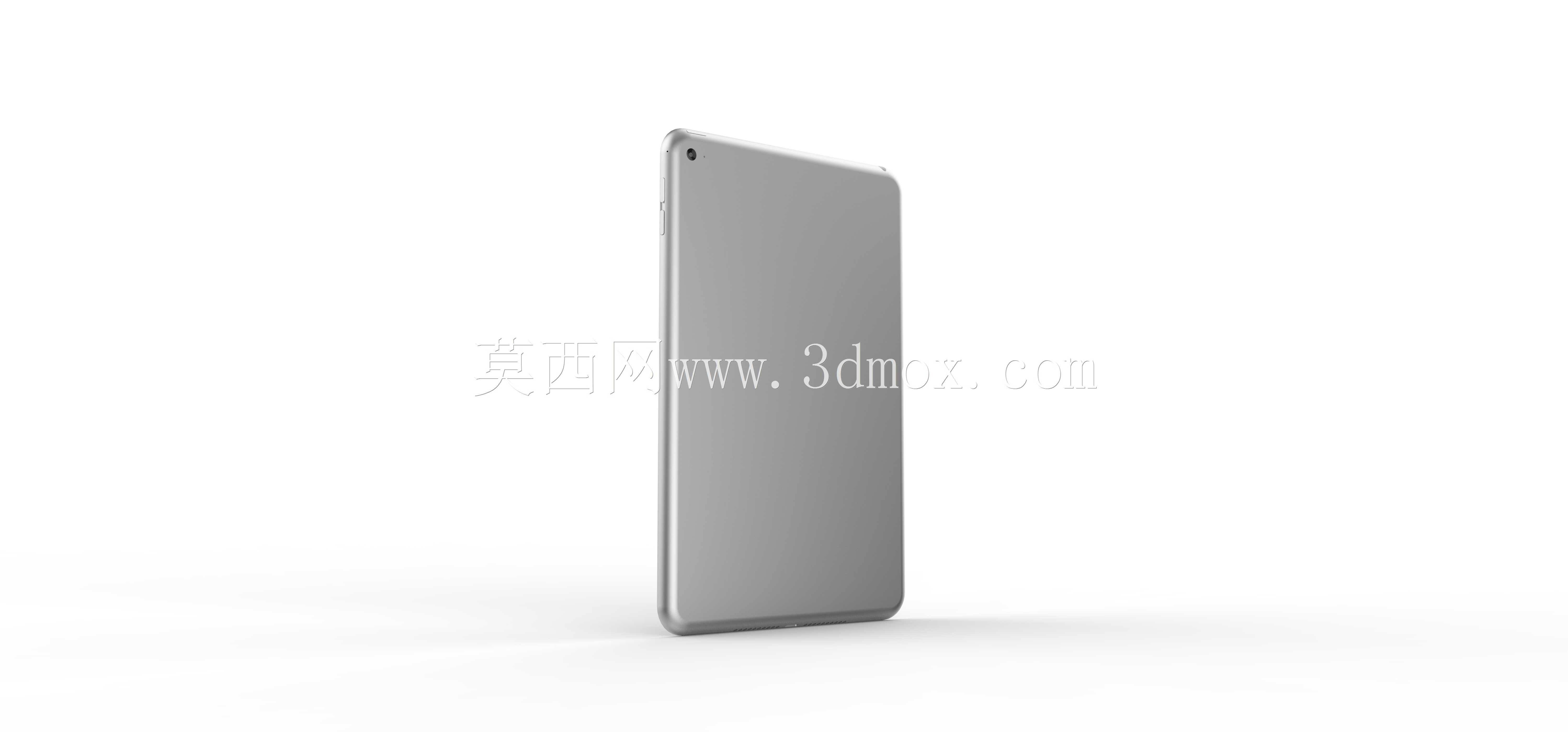

　　做消费电子结构建模时，这类平板产品的外观还原首先要抓准一体化金属机身的弧面过渡逻辑，不能把背部的大弧边做出生硬的折角，实际手持握持时，背部弧度是贴合手掌掌根曲线的，建模时要优先保证侧边与背部的G2连续，避免渲染时出现光影断层。从实际应用场景看，这类平板模型常被用于数码配件开发环节，比如保护套开模前的贴合验证、支架类产品的适配校核、展示类场景的数码产品配景搭建，做配件适配时，机身侧边的按键凸起高度、摄像头模组的凸台尺寸是核心校核点，差0.2mm就可能出现保护套按键对位不准、摄像头开孔遮挡的问题。设计思路上完全参照官方公开的产品蓝图做基准对齐，先拉伸出机身整体的中框轮廓，再处理背部的一体式铝合金壳体的曲面收敛，

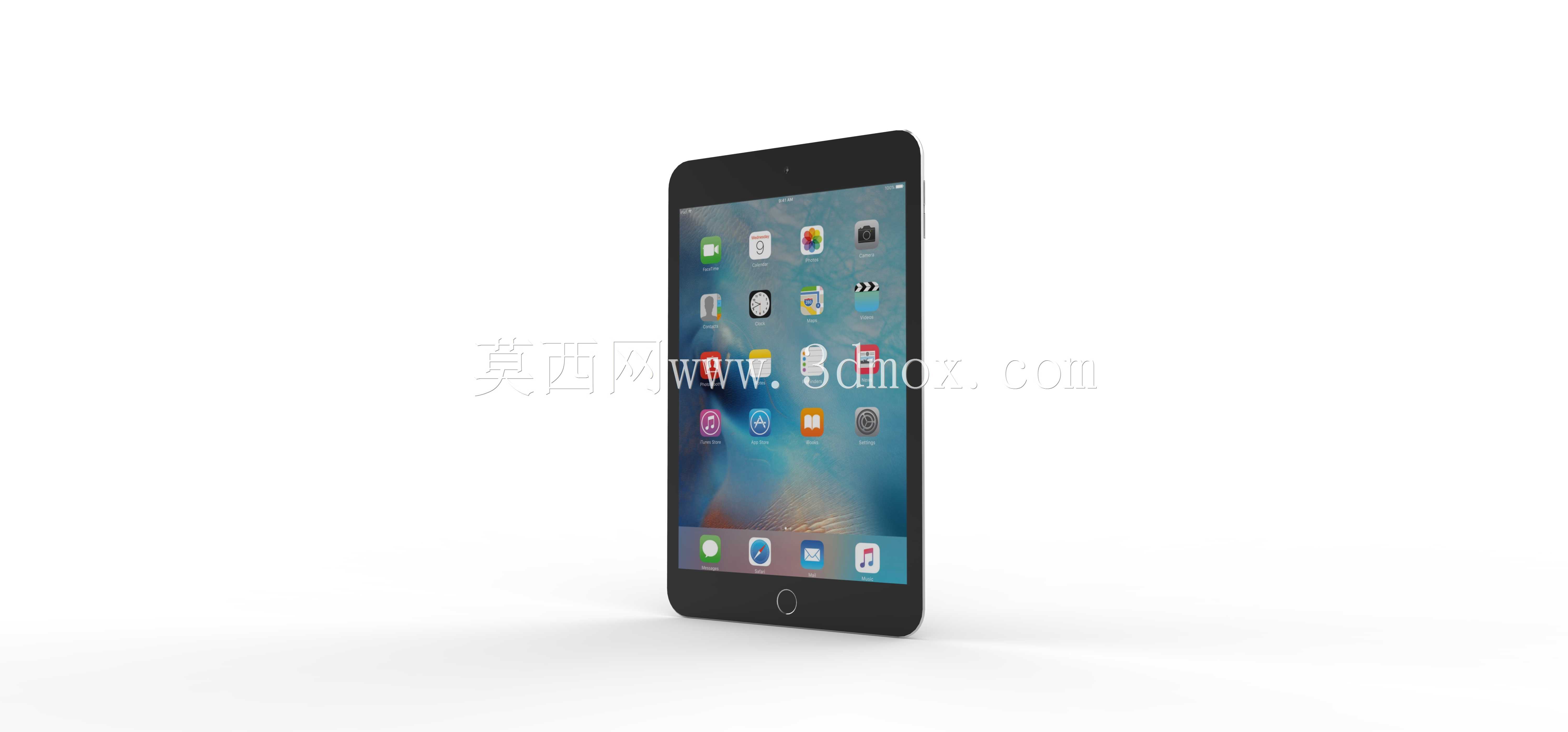

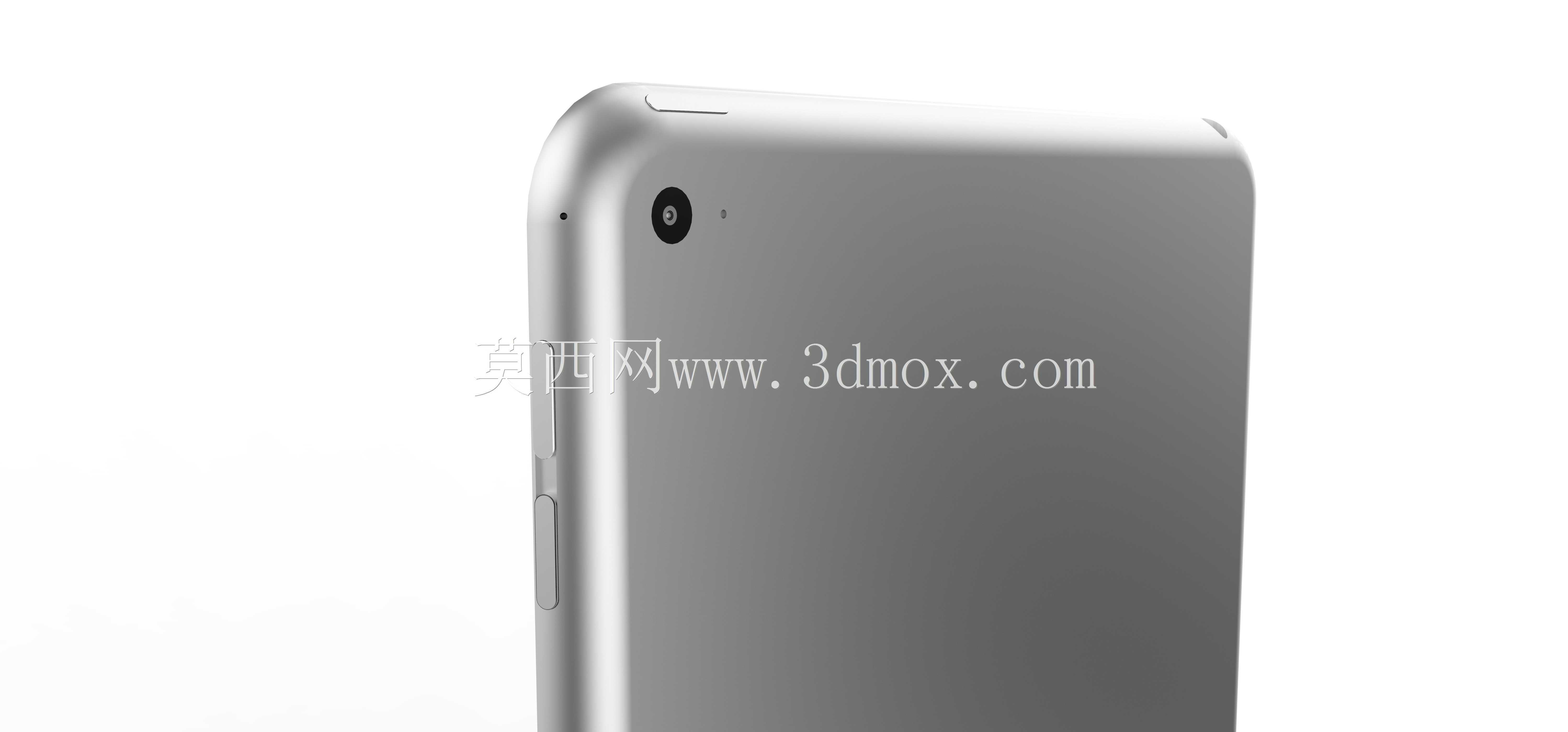

　　顶部的天线注塑带要和金属壳体做齐平处理，不能出现台阶差，侧边的音量键、电源键的间隙要控制在合理的装配公差范围内，按键的圆角要和机身侧边的弧度做匹配，避免出现视觉上的突兀感。摄像头模组位于背部左上角的位置，凸台的高度要和镜片的凹陷深度做对应，镜片周围的金属装饰圈的倒角要做细，不能出现锐边，实际量产时这个位置是用户手指经常触碰的区域，锐边会带来明显的割手感。机身正面的屏幕黑边宽度要保持四边等宽的视觉效果，顶部的前置摄像头开孔、听筒开槽的位置要严格对齐蓝图的坐标，不能出现偏移。从安装边界来看，整机的厚度控制要匹配实际产品的握持手感，所有外凸的结构都不能超出机身最大轮廓的投影范围，比如侧边按键的外凸量不能超过1mm，

　　避免平放时出现机身晃动的问题，摄像头凸台的外轮廓要做圆角过渡，减少磕碰时的应力集中。建模过程中要注意机身底部的扬声器开孔、充电接口的位置排布，开孔的间距、大小要保持视觉上的均匀对称，接口的内凹深度要满足常规插头的插入深度要求，不能出现插头插不到位的干涉问题。这类消费电子的外观建模，核心是还原量产产品的实际装配公差逻辑，不能只做视觉上的形似，要考虑到后续配件开发、结构验证时的尺寸参考价值，所有曲面的曲率变化都要符合实际产品的加工工艺，比如金属机身的CNC加工走刀路径对应的弧面变化，不能出现软件建模生成的不合理曲率突变，否则后续做结构件适配时会出现尺寸偏差。
