威斯康星州火力发电厂厂区整体BIM布局

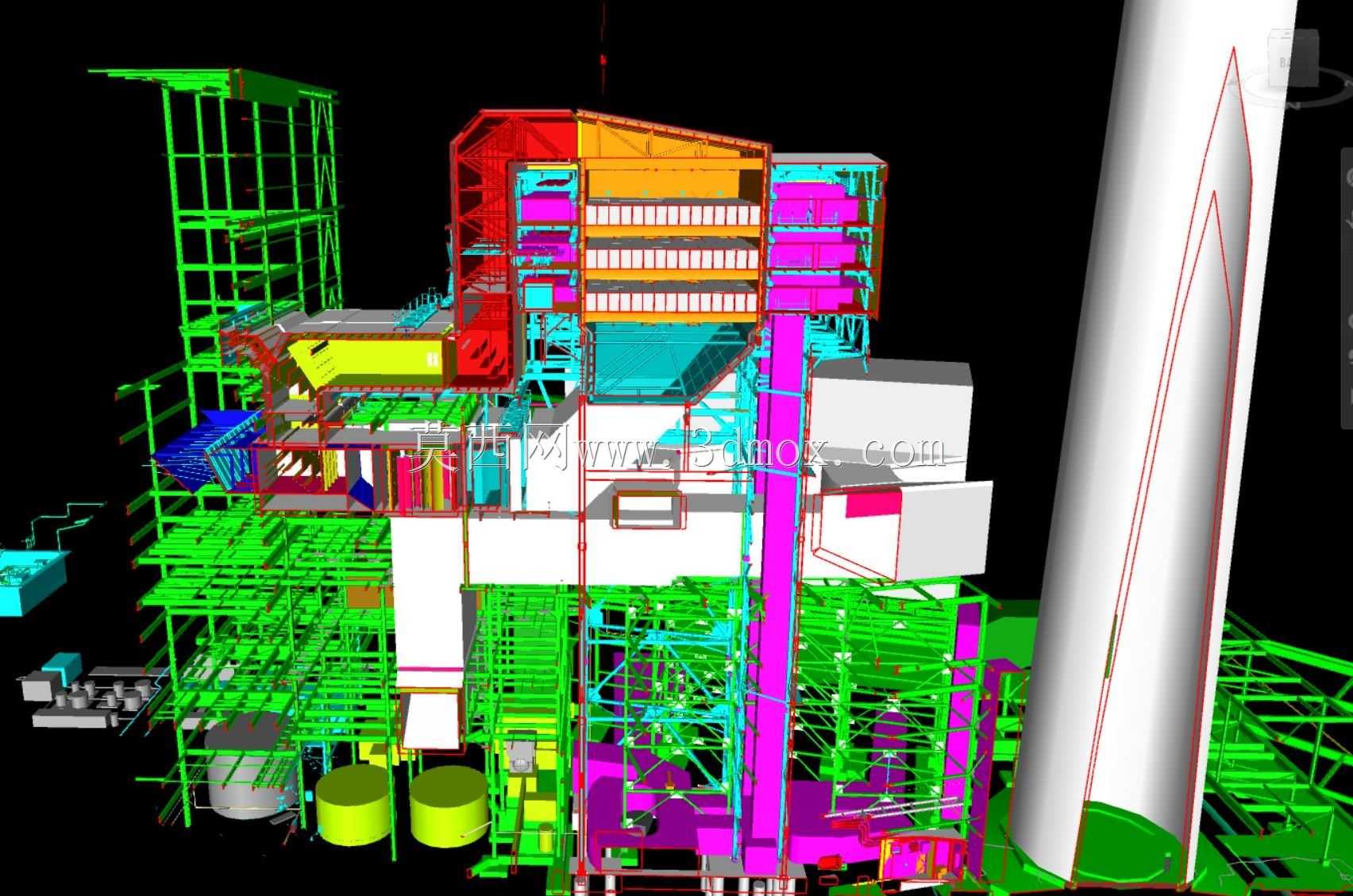

　　该模型完整还原了火力发电厂从主厂房到附属配套设施的全厂区空间布局，覆盖主生产区、辅助作业区、物料堆放区的全部构筑物与设备排布，可直接用于厂区规划校验、施工工序模拟、运维阶段的空间管理工作。从实际工程应用角度出发，这类厂区级BIM模型最核心的作用是提前排查各专业管线、设备、建构筑物之间的碰撞冲突，避免施工阶段出现管线翻弯、设备安装空间不足的问题，尤其是发电厂内工艺管道、电缆桥架、通风管道密集，主厂房区域各专业交叉作业多，提前通过三维模型校验空间关系，能大幅减少现场返工量，缩短施工周期。模型中主厂房采用多层钢框架结构设计，不同楼层分别布置锅炉、汽轮机、发电机组等核心生产设备，各层平台的检修通道、吊装孔位置均按照实际运维需求预留，

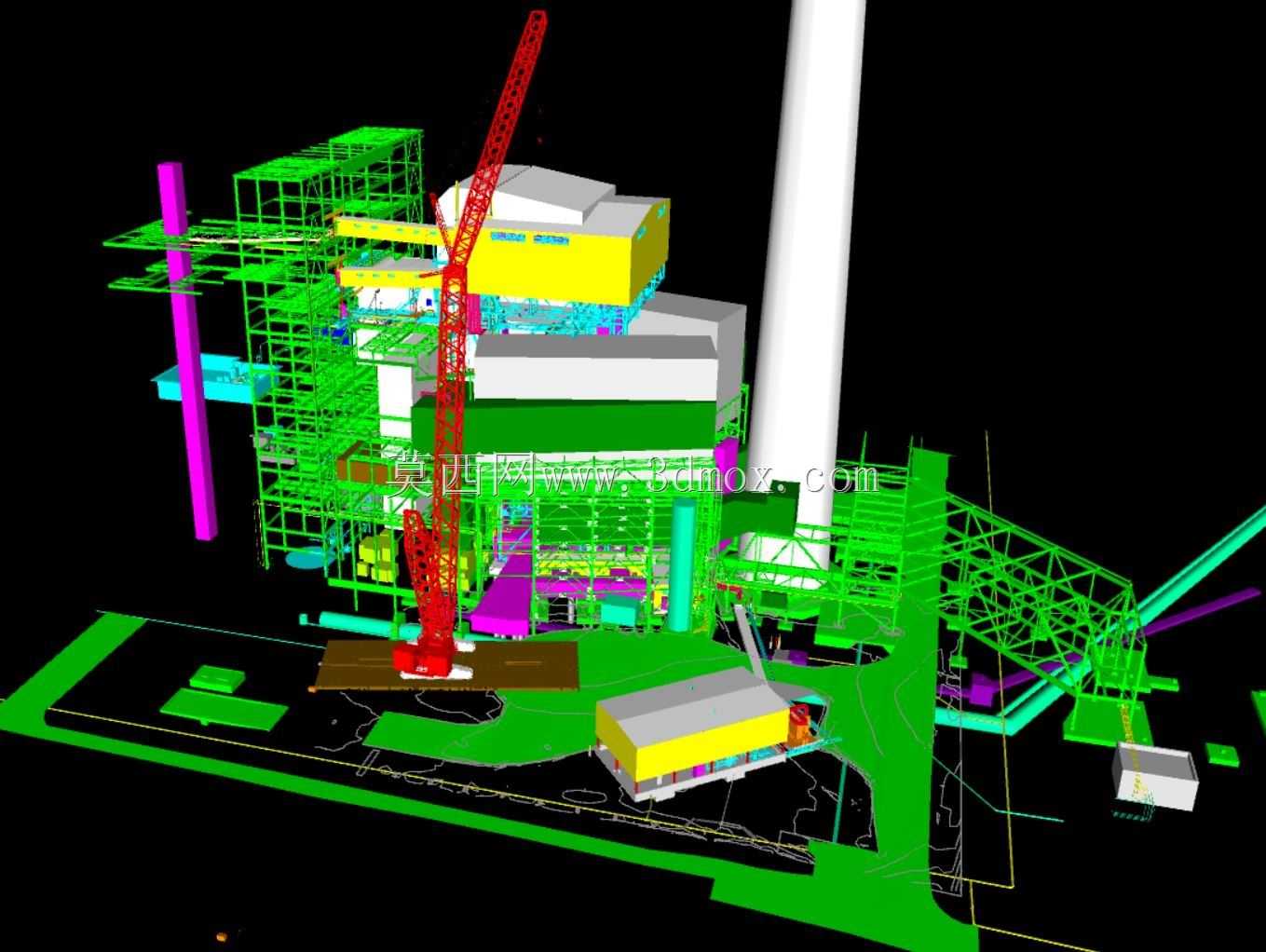

　　保证后期设备检修时的人员通行与部件吊装空间。厂区内高耸的排烟烟囱按照独立高耸结构设计，与主厂房之间的烟道连接路径做了平滑过渡处理，减少烟气流动阻力，烟囱周边的防雷设施、检修爬梯的空间位置也做了对应排布，避免与周边管线产生干涉。现场配置的履带式起重机站位点设置在主厂房侧方的硬化场地，吊装作业半径覆盖主厂房核心设备安装区域，同时预留了设备进场的运输通道，满足大型设备进场卸车、吊装就位的全流程空间需求。厂区内的辅助生产建筑包括配电间、水处理车间、物料中转库房，各建筑之间的管廊支架排布整齐，工艺管线、电缆、消防管道按照分层排布原则布置在管廊上，不同介质的管线保持规范要求的安全间距，避免不同介质管线之间产生安全隐患。

　　场地内的道路按照环形消防通道设计，转弯半径满足大型运输车辆通行要求，场地排水坡度、雨水收集口的位置也在模型中做了对应体现，保证厂区雨季排水顺畅。从设计思路上，整个模型遵循发电厂生产工艺流程顺序排布各功能区，燃料输送路径从厂区入口的物料堆场到主厂房锅炉区的路径最短，减少物料输送过程中的能耗，电能输出路径从主厂房配电装置到外部电网的出线走廊也做了最优规划，减少线路损耗。各设备的安装边界均预留了足够的检修操作空间，比如大型电机周边预留了抽芯检修的操作空间，换热器周边预留了管束抽出的空间，阀门操作位置预留了人员站立操作的平台空间，完全符合电力行业厂区设计的相关规范要求。
