大型丁烷储运储罐及配套管线结构设计

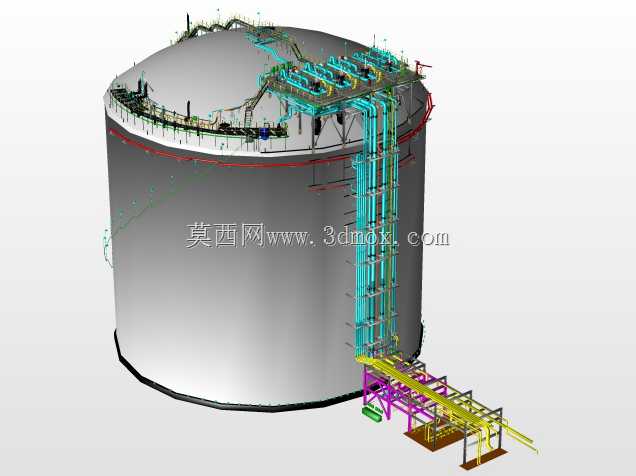

该丁烷储罐是石化仓储领域核心的承压储运设备，主要应用于沿海大型石化仓储基地、炼化厂区的液化烃中转存储场景，承担丁烷介质的静态存储、工艺周转、外输调压前的缓存功能，是连接炼化生产端与下游分销、深加工环节的关键储运节点。作为常压低温类液化烃存储设备，罐体采用立式圆筒形拱顶结构设计，整体以高强度压力容器钢板焊接成型，罐壁沿高度方向做变壁厚处理，下部壁板承受更高的液柱静压力，因此选用更厚的钢板规格，向上随液位静压力递减逐步减薄板厚，在保障结构承压强度的前提下最大化控制罐体自重，降低基础承载负荷。罐顶设置拱顶加强筋结构，配套布置完整的工艺操作平台，平台沿罐顶环形排布，覆盖所有罐顶阀门、仪表、安全附件的操作区域，平台采用花纹钢板铺设，边缘设置标准化安全护栏，满足日常巡检、操作检修的作业安全要求。罐体外部沿侧壁设置多组竖向爬梯与中间休息平台，爬梯从地面连通至罐顶操作区，同时配套设置从罐底延伸至罐顶的多层工艺管线管廊，管廊采用型钢支架分层固定，分别承载丁烷进料管线、出料管线、气相平衡管线、安全泄放管线、消防喷淋管线等不同功能的工艺管道，管线按介质流向、操作压力做分层排布，避免不同介质管线交叉干扰，同时预留足够的检修操作空间，方便日常阀门操作与管线维护。罐底区域设置配套的地面管廊与操作支架，支架采用型钢焊接成型，承接从罐体引出的管线与外部储运系统的对接接口，同时在罐壁底部设置盘梯与操作踏步，方便人员进出罐底阀组区域开展作业。设计过程中充分考虑现场安装边界，罐体基础采用环形钢筋混凝土承台，预留足够的沉降观测点位，罐壁与基础之间做密封防渗处理，所有外部附属结构均采用模块化设计，可在工厂预制完成后运输至现场拼装，减少现场高空焊接作业量，提升安装效率与施工质量。整体结构兼顾承压安全、操作便捷性与运维实用性，可满足沿海高盐雾环境下的长期稳定运行需求，配套的管线、梯道、平台结构完全匹配石化行业储运设备的安全操作规范，能够支撑丁烷介质的大规模、长周期安全存储作业。
