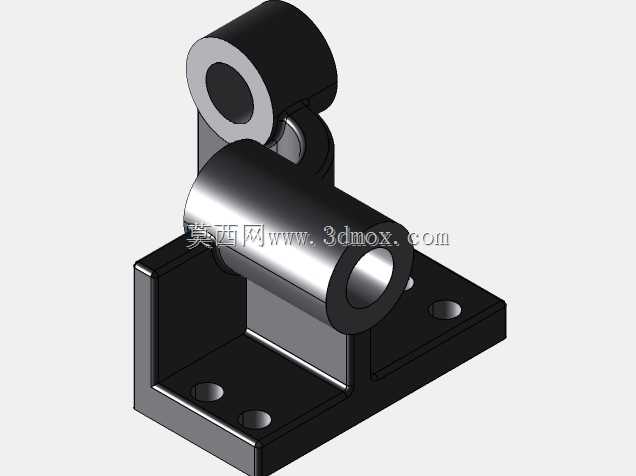

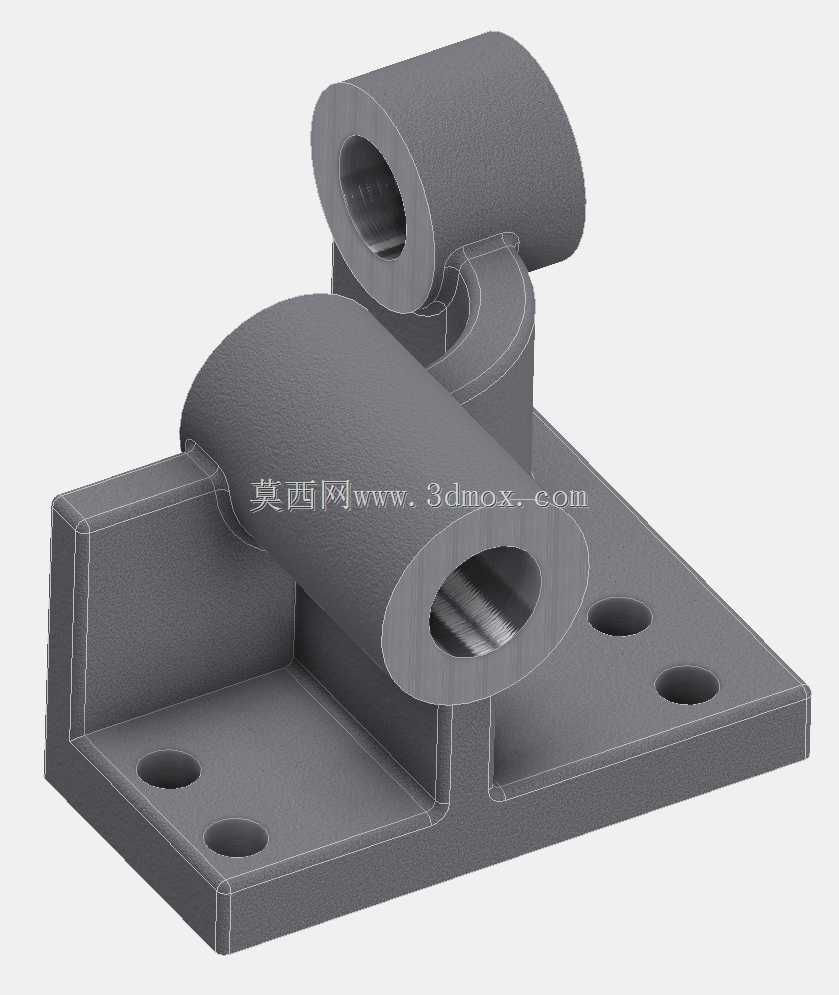

铸铁材质双筒丝杠支撑固定座结构

　　这款丝杠支撑固定座多用于中小型传动设备的丝杠端部承载场景，常见于小型输送线进给单元、台式加工设备的轴向定位结构、非标自动化测试工位的直线传动模组中，核心作用是为回转状态的丝杠提供径向约束与轴向定位，避免丝杠长距离传动时出现挠曲变形，保证传动过程中丝杠的同轴度，降低回转过程中的振动传导。从结构设计来看，底部采用带四个安装沉孔的矩形安装底板，沉孔深度适配常规内六角圆柱头螺钉的头部尺寸，安装时可将螺钉完全没入底板平面，不会出现凸起干涉相邻安装面的情况，底板的厚度经过受力校核，在承受丝杠轴向最大推力时不会出现翘曲变形，四个安装孔的孔位间距按照通用型材安装基准设计，可直接固定在标准铝型材机架或者钢制安装平台上，不需要额外加工转接板。

　　上部设置两个不同高度的筒状支撑孔，两个孔的轴线保持平行，孔内壁加工有适配轴承外圈的配合公差，可分别装入深沟球轴承或者滑动轴套，分别支撑丝杠的光轴段与螺母座联动的导向轴段，两个筒状结构之间通过弧形加强筋连接，既减少了整体铸件的重量，又能保证两个支撑孔之间的位置精度，避免受力时两个孔的轴线出现偏移。设计时特意将两个支撑筒设置为高低错位布局，是为了适配丝杠与导向轴平行安装的空间需求，错开安装位置后，锁紧轴承端盖的螺钉不会出现空间干涉，装配时可以直接从侧面完成紧固件的锁紧操作，不需要额外预留过大的操作空间。铸件的所有棱边都做了铸造圆角处理，避免应力集中导致的铸件开裂，安装底板与上部支撑筒的连接位置做了加厚过渡，

　　承受丝杠传动带来的交变载荷时不会出现根部断裂的问题。支撑孔的端面预留了端盖安装的螺纹孔位，可以加装密封端盖阻挡加工过程中的切削液、粉尘进入轴承内部，延长支撑轴承的使用寿命。整体结构采用一体铸造成型后再做机加工的工艺路线，先铸出整体毛坯，再对安装底板的底面、支撑孔的内圆柱面、安装沉孔的端面做精加工，保证各配合面的形位公差满足装配要求，相比焊接式的支撑座，铸件的减震性能更好，能吸收丝杠高速回转时产生的高频振动，降低传动过程中的噪音。安装时需要先将轴承压入支撑孔内，再穿入丝杠轴，调整好丝杠的轴向预紧力后，锁紧底板上的安装螺钉，整个安装过程不需要复杂的工装，常规的内六角扳手即可完成装配，后期维护时只需要拆开端盖就能更换内部的轴承，不需要整体拆卸支撑座，维护成本较低。
