金属锯加工用重型锯料支撑固定装置

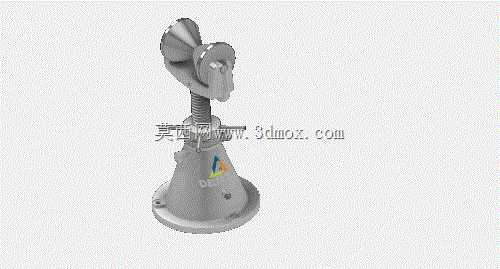

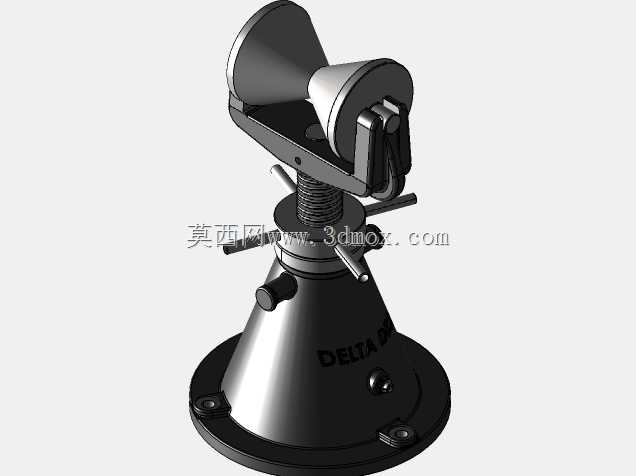

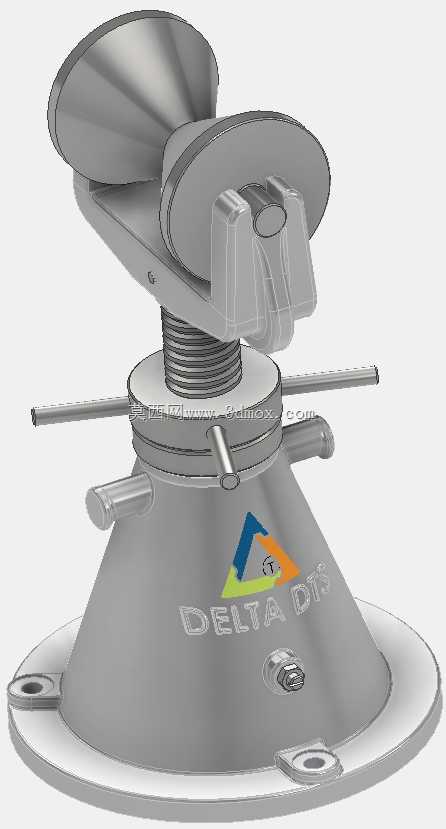

　　在金属锯切加工作业场景中，长尺寸金属坯料进给时极易出现悬臂下垂、切削端震颤的问题，直接导致锯缝偏斜、锯片崩齿、断面粗糙度超差等加工缺陷，这款锯料支撑装置正是针对这类现场痛点设计的配套工装。从结构设计逻辑来看，装置采用底部宽边圆盘式基座，安装时可通过基座周边的沉孔直接固定在锯床进料侧的工作台面或配套送料架上，基座整体采用铸铁材质配重设计，重心完全落在安装面中心区域，即使支撑大直径圆钢、重型方坯时也不会出现侧翻、偏移问题，基座与安装面的接触边界做了铣平处理，安装后整体平面度可控制在0.1mm以内，避免支撑面倾斜导致的坯料送进偏斜。中部的调节螺杆采用梯形螺纹传动结构，配合侧面的锁紧手柄，可根据待锯切坯料的中心高快速调整支撑高度，

　　调节行程覆盖常规金属带锯床、圆盘锯床的进料中心高范围，调整到位后扳动锁紧手柄即可锁死螺杆位置，不会因为锯切过程中的振动出现高度下滑。顶部的滚臂支撑组件采用双滚轮对称布局，滚轮外圈包覆硬质耐磨尼龙材质，既可以承托重型金属坯料的重量，又能在坯料轴向进给时提供顺滑的滚动支撑，不会刮伤坯料表面，滚轮的V型槽设计可同时适配圆钢、方钢、六角钢等不同截面的坯料，无需更换支撑头即可兼容多种常见锯切坯料类型，滚臂与螺杆的连接部位设置了推力轴承，可承受坯料进给时的轴向推力，避免螺杆受径向力出现弯曲变形。从安装边界来看，装置基座直径适配常规锯床进料侧的预留安装位，整体高度调节范围覆盖从地面送料架到锯床工作台的高度差，

　　可单独使用也可多台串联布置在长坯料送进路径上，为6米以上的长尺寸金属型材提供连续的滚动支撑，减少人工托料的劳动强度，同时保证锯切过程中坯料的进给直线度。在实际生产应用中，这类支撑装置可有效降低锯切时的悬臂长度，将锯切端的震颤幅度控制在合理范围内，延长锯片使用寿命的同时提升锯切断面的加工质量，尤其适合小批量多品种的金工加工车间、五金制品下料工位使用，结构上没有复杂的传动部件，日常维护仅需定期给滚轮轴、调节螺杆加注润滑脂即可，长期使用的故障率极低。
