带尼龙扩展块的柱形锁紧连接结构

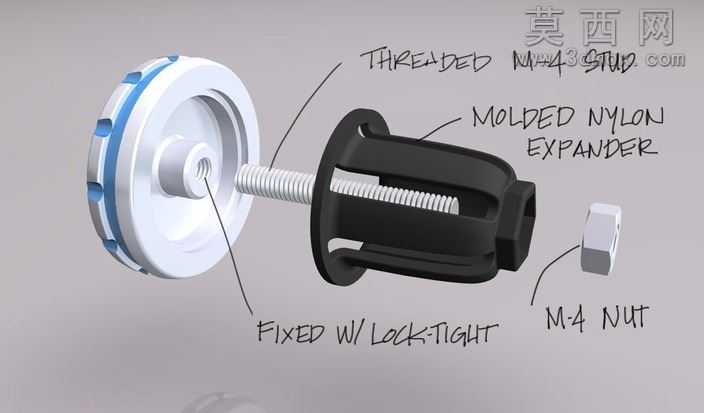

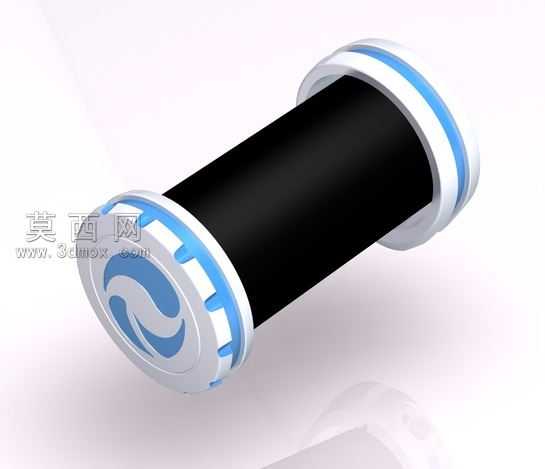

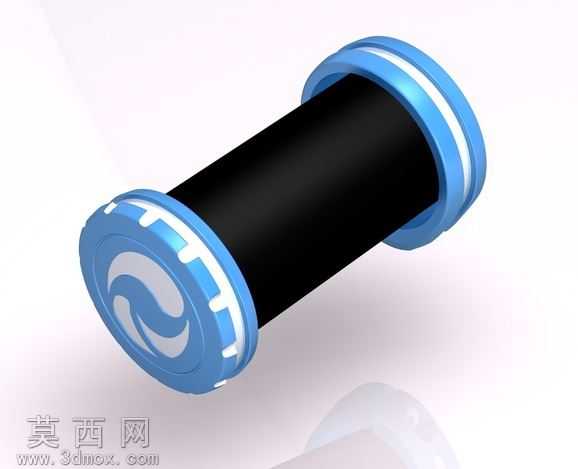

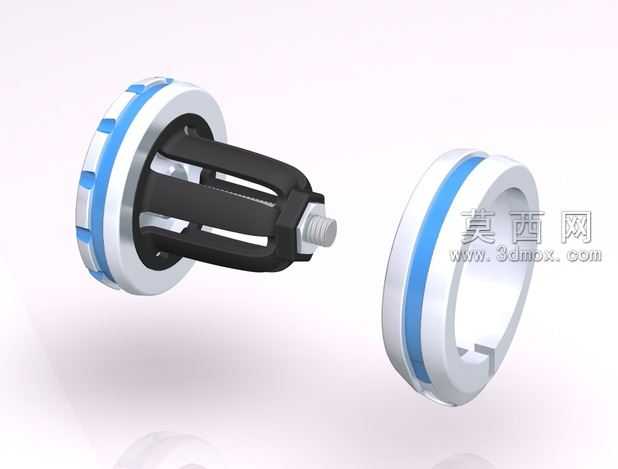

该三维模型采用参数化建模方式完成整体结构搭建，在三维建模环境中首先完成核心柱形基体的轮廓绘制，通过拉伸命令生成黑色主体筒状结构，该部分作为整个构件的承载基础，建模时严格控制筒壁厚度与整体长度比例，保证结构强度的同时控制整体重量。两端的蓝色端盖部分通过旋转凸台命令生成基础轮廓，再通过阵列切除命令加工出端盖边缘的卡槽结构，端盖表面的标识纹理通过包覆命令实现，保证图案与曲面完全贴合无错位。端盖与黑色主体之间的白色环形隔圈采用单独建模后装配的方式完成，装配时添加同轴心与端面重合配合，保证隔圈与两端部件的同轴度误差控制在合理范围内。模型中的尼龙扩展块部分单独建模，材质参数设置中调整了尼龙材质的漫反射颜色、粗糙度与透明度参数，渲染时能够清晰区分尼龙部件与两端硬质塑料端盖、中间黑色主体的材质差异，黑色主体部分赋予哑光硬质塑料材质，提升不同部件的视觉区分度。该结构的设计思路是在常规柱形连接构件的基础上，集成单注射成型的尼龙扩展块结构，可适配两种不同尺寸的栏位安装需求，模型内部完整保留了锁紧螺母的明细参数，当用户拧动构件时，内部的收紧结构会带动扩张片产生径向位移，实现未完全安装部位的锁紧固定，整体结构紧凑，各部件之间的配合间隙经过建模校验，不存在运动干涉问题，渲染阶段采用柔和的环境光搭配定向补光，突出各部件的轮廓层次与材质质感，完整还原了实物的结构细节与外观特征。
