酒吧用瓶塞式收尾坡道结构设计

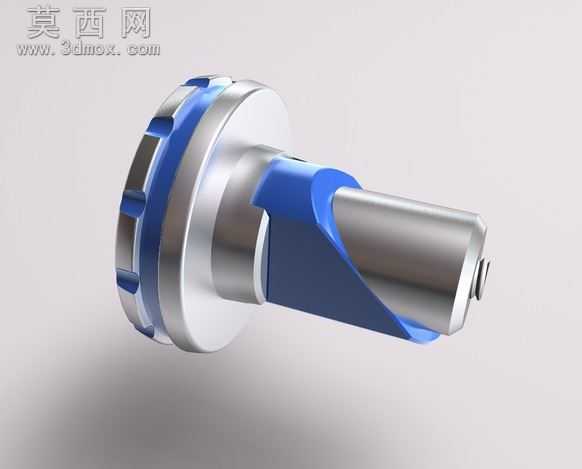

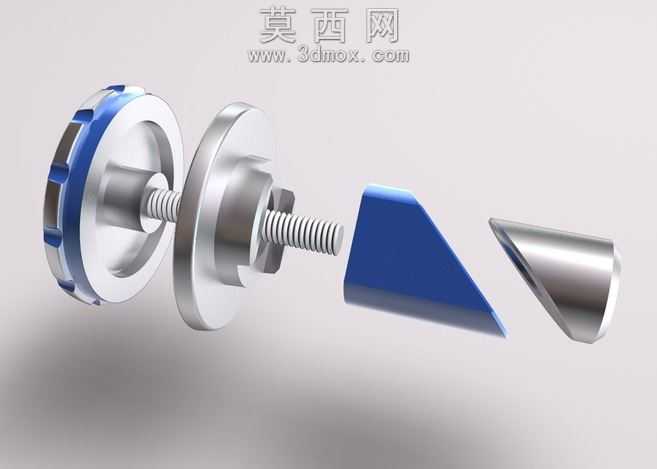

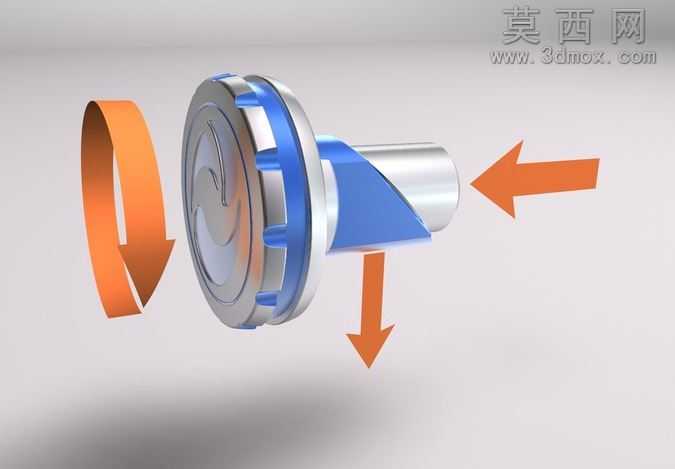

该作品为面向酒吧场景设计的瓶塞式收尾坡道结构，整体采用三维参数化建模方式完成全零件构建，建模过程中对每一个零件的尺寸公差、装配间隙做了精准约束，确保各部件装配后可实现顺畅的动作逻辑。从结构拆解来看，整体由旋钮端盖、螺纹传动杆、楔形坡道块、锥形导向头四个核心部分组成，旋钮端盖外圈做了防滑齿纹设计，建模时通过环形阵列命令均匀排布齿形结构，既保证外观的工业质感，也能提升使用时的摩擦力，避免拧动时打滑；螺纹传动杆采用标准公制细牙螺纹建模，螺纹牙型的深度、螺距都经过反复校验，保证和中部固定座的内螺纹可以完美啮合，转动旋钮时可带动轴向部件平稳进给。中部的楔形坡道块是整个结构的功能核心，建模时对楔面的倾斜角度做了多轮调整，通过曲面放样命令构建出顺滑的楔面过渡，避免出现尖锐棱角，既保证使用时的导向顺滑度，也能提升注塑生产时的脱模便利性；锥形导向头采用圆弧收边设计，建模时通过旋转凸台命令生成基础外形，再对边缘做圆角钝化处理，避免划伤瓶口或使用者手部。材质渲染方面，金属部件采用了磨砂镀铬材质，调整了反射粗糙度参数模拟真实金属的亚光质感，蓝色楔形块采用食品级哑光塑料材质，调整了漫反射颜色和轻微的半透明参数，还原食品接触级塑料的视觉质感，整体渲染采用柔和的影棚布光，突出各部件的结构层次和材质差异。设计思路上，该结构参考了膨胀式瓶塞的工作原理，通过转动端部旋钮带动螺纹进给，推动楔形块沿轴向移动，利用楔面的撑开作用实现结构在瓶口的固定，同时楔形坡道可作为酒水倾倒收尾时的导流结构，避免酒液沿瓶身流淌，目前该装配结构仍处于概念验证阶段，后续可进一步优化密封件的结构设计，补充硅胶密封圈的建模，提升整体的密封性能，同时可对各零件的壁厚做均匀化调整，适配注塑生产的工艺要求，避免出现壁厚不均导致的缩痕问题。
