勃朗宁M2重机枪右侧承载侧板结构

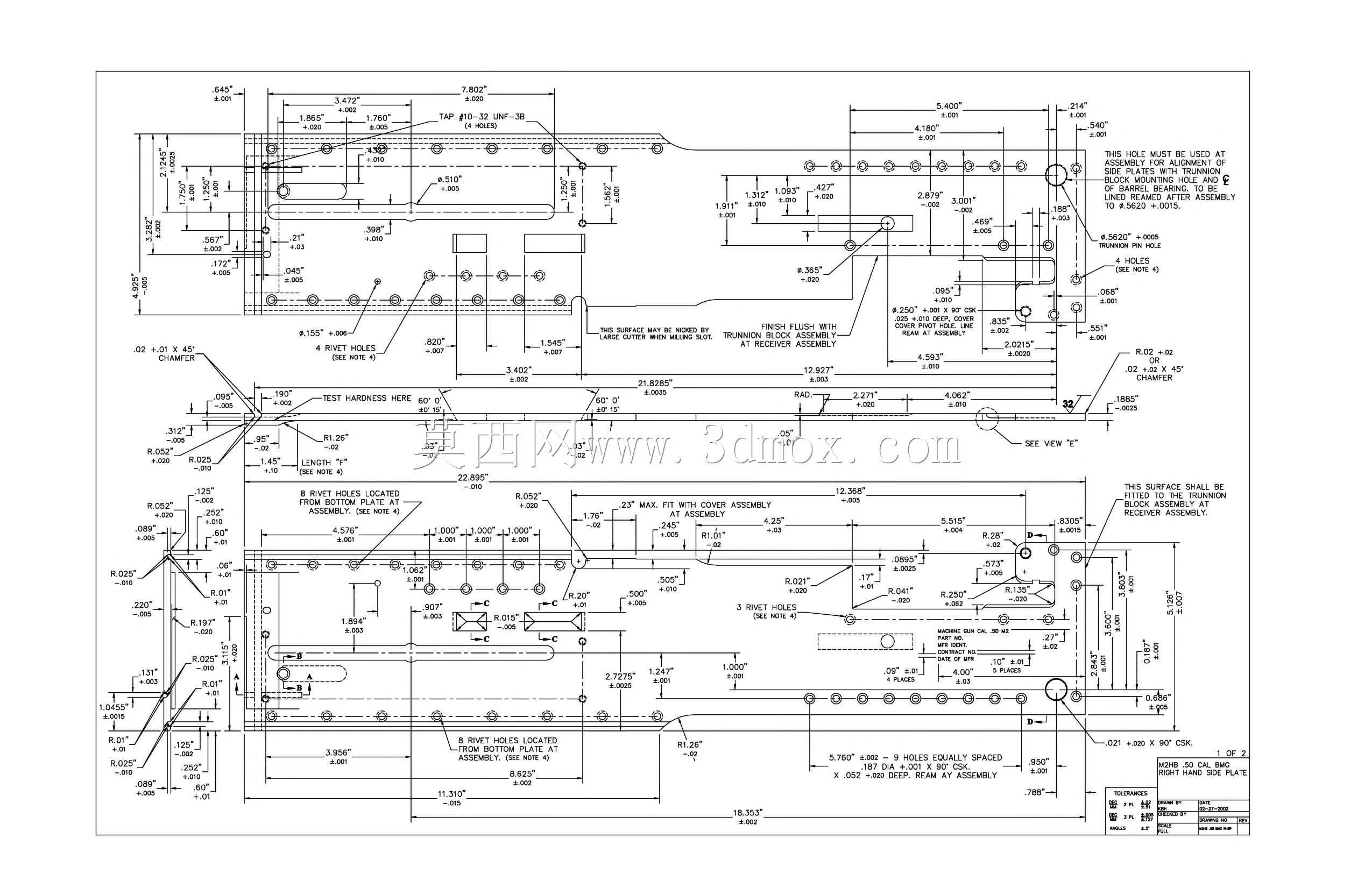

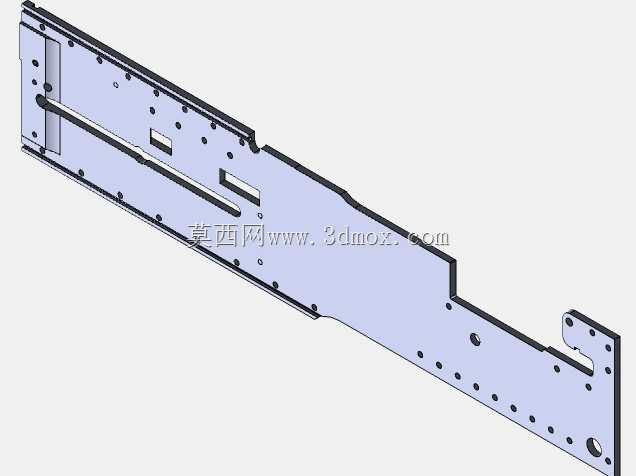

　　该侧板作为勃朗宁M2重机枪机匣右侧的核心承载构件，在枪械实际使用场景中承担着多重关键作用，既要为枪机往复运动提供稳定的侧向导向支撑，又要为枪管复进簧组件、供弹机构拨弹臂、击发发射机构的相关附属零件提供精准的安装定位基准，同时还要承受枪械连续射击过程中产生的侧向冲击载荷，隔绝枪机运动产生的振动向枪身外侧护木组件传递，保障整枪射击过程中的结构稳定性。从结构设计思路来看，整体采用长条形变截面钣金构型，沿枪身长度方向延伸，整体轮廓完全贴合机匣右侧的安装曲面，靠近枪尾的区域做了局部收窄与钩状限位结构设计，用于和机匣尾部的定位销实现卡接锁定，避免侧板在连续后坐冲击下出现横向窜动。板体上分布的多组不同孔径的通孔，分别承担不同的功能：

　　大直径长圆孔是枪机导杆的运动避让通道，保障枪机往复过程中不会与侧板发生运动干涉；阵列排布的小圆孔为各附属零件的安装螺丝过孔，孔位公差严格控制在IT8级精度范围内，确保各组件安装后同轴度符合设计要求；板体上开设的两处矩形缺口，是供弹机构拨弹臂的运动让位空间，保障拨弹臂在供弹过程中拥有足够的摆动行程，不会出现卡滞问题。从安装边界来看，该侧板的内侧平面完全贴合机匣主体的右侧安装面，所有安装孔位与机匣上的对应螺纹孔完全同轴，安装后侧板外侧与机匣外表面齐平，不会突出于枪身外轮廓，避免影响枪械的整体握持与携行；板体厚度经过反复校核，在满足结构强度要求的前提下尽可能做轻量化处理，既能够承受12.7mm口径弹药连续射击产生的强冲击载荷，

　　又不会额外增加整枪的不必要重量。在实际装配场景中，该侧板不需要额外的定制工装即可完成快速拆装，维护时仅需拧下对应固定螺丝即可将其拆下，对枪身内部的枪机、供弹机构进行检修保养，大幅提升了野战维护场景下的作业效率。板体边缘全部做了倒角去毛刺处理，避免装配和使用过程中划伤操作人员，同时所有受力区域都做了局部加厚处理，在长期交变载荷作用下不会出现应力集中导致的板体开裂问题，有效提升了构件的使用寿命。
