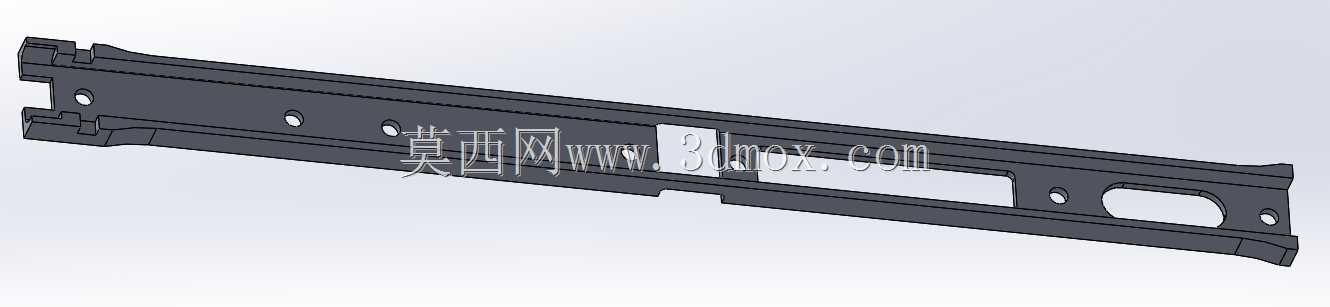

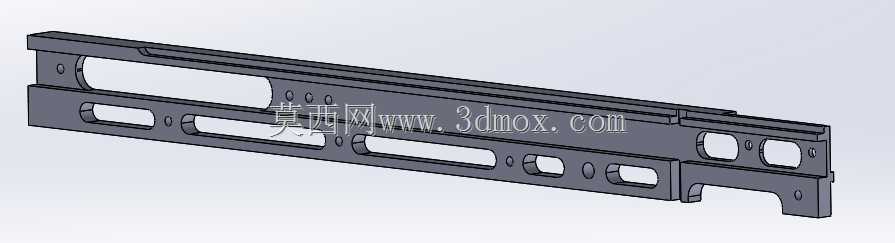

m60配套导轨桥架连接固定座结构件

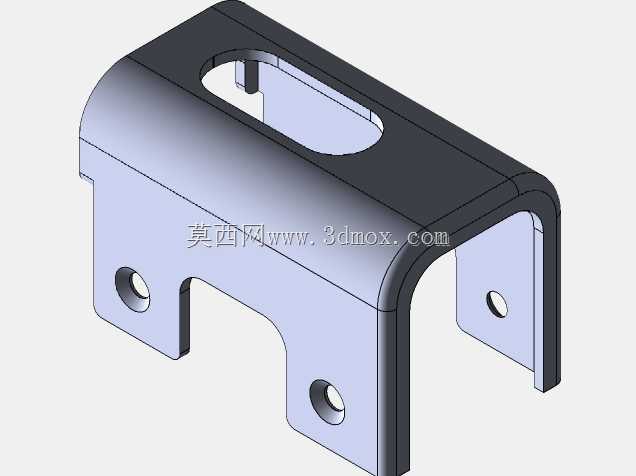

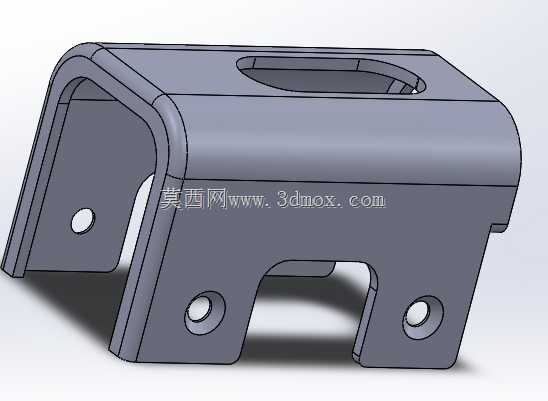

该结构件为m60配套导轨与桥架系统的核心连接固定部件，主要应用于战术导轨拓展、设备桥架架设的连接场景，承担导轨段对接、桥架与承载基体的载荷传递作用，是整套通道系统中保障导轨直线度、桥架结构稳定性的关键受力零件。从实际使用场景来看，这类固定座多安装在承载基体的安装平面上，上方承接导轨的定位槽位，两侧通过桥架连接臂实现相邻桥架段的拼接，能够承受导轨上滑动部件往复运动带来的交变载荷，同时抵消桥架架设过程中产生的装配应力，避免导轨段对接处出现错位、翘曲等影响滑动顺畅度的问题。在功能特性设计上，零件整体采用U型折弯式主体结构，顶部开设的长圆形避让孔用于穿过导轨的定位锁紧件，同时预留了足够的调节余量，可适配小范围的装配误差；两侧支脚开设的通孔为安装固定孔，采用沉孔设计，安装后紧固件头部不会突出支脚平面，避免与桥架连接臂产生运动干涉；支脚端部的开槽结构用于卡接桥架的定位凸台，装配时可先通过卡槽实现预定位，再拧紧紧固件完成固定，大幅提升现场装配效率。设计过程中优先考虑了受力合理性，主体折弯处采用大圆角过渡，避免应力集中导致的零件断裂问题，整体壁厚均匀，既保证了足够的结构强度，又控制了零件自身重量；零件的安装边界经过反复校核，支脚的开孔间距、顶部避让孔的中心距均与配套导轨、桥架的安装尺寸完全匹配，装配后导轨的对接面平面度可控制在合理公差范围内，不会出现滑动部件卡顿的情况。针对实际使用中容易出现磨损的导轨接触区域，设计时预留了倒角加工余量，后续可通过倒角处理去除锐边，既避免安装时划伤操作人员，也能减少滑动部件与零件接触时的摩擦阻力，提升整套导轨系统的使用寿命。零件的外形尺寸适配m60通道的安装空间，整体宽度、高度均控制在配套桥架的容纳范围内，不会突出桥架外轮廓影响其他部件的布置，安装时仅需在基体上对应位置开设螺纹孔，即可通过紧固件完成固定，无需额外的焊接、粘接工序，拆装维护十分便捷。
