内燃机活塞结构三维设计模型

　　活塞作为内燃机核心往复运动构件，直接决定动力输出效率与整机运行可靠性，其结构设计需同时兼顾热负荷承载、往复运动导向、燃烧室密封、动力传递多重功能。从实际应用场景来看，这类活塞可适配小排量通用汽油机、小型航模动力单元以及教学演示用内燃机结构，在往复式动力设备中承担将燃烧室内燃气爆发压力传递给连杆，最终转化为曲轴旋转扭矩的核心作用。

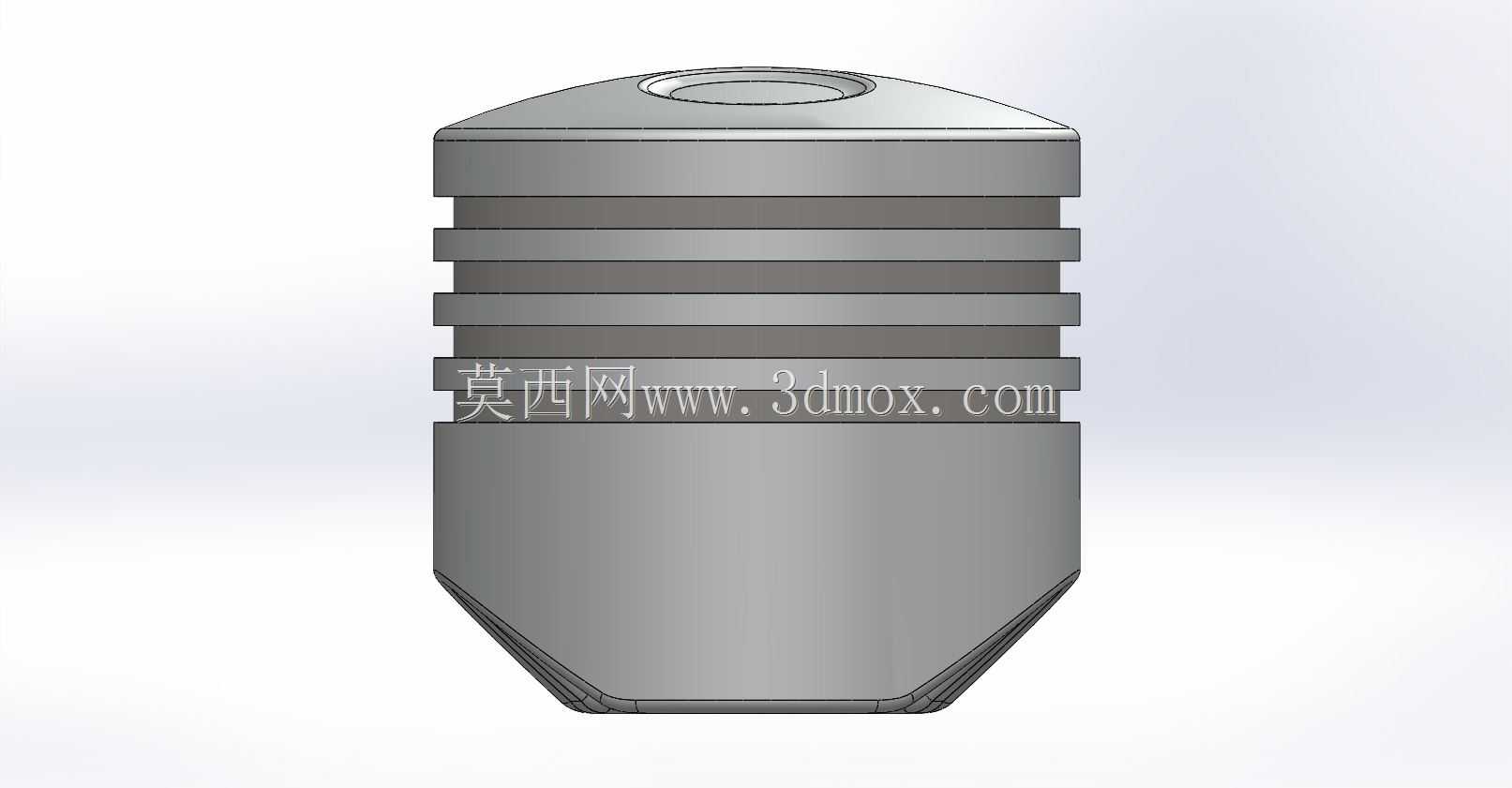

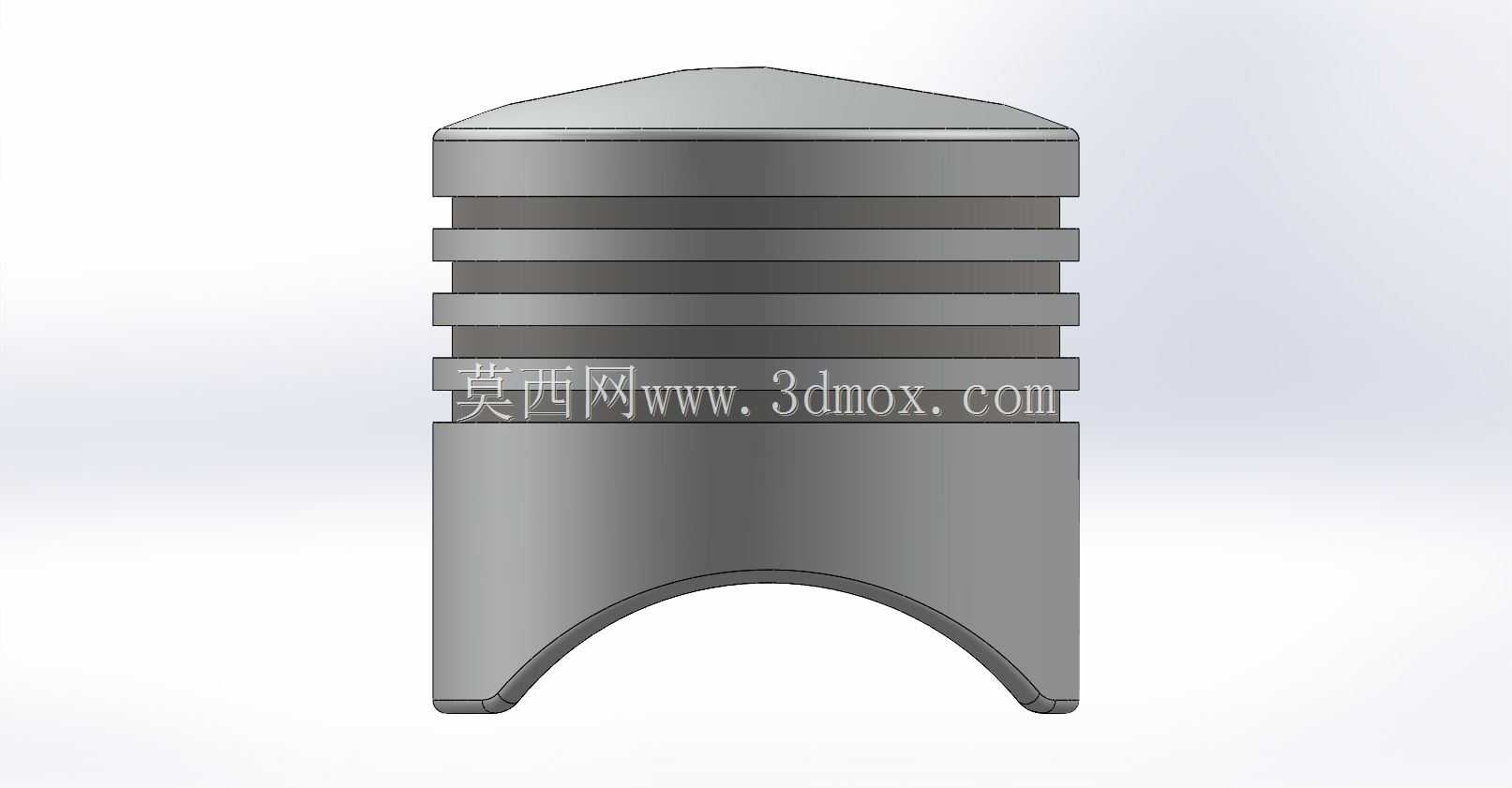

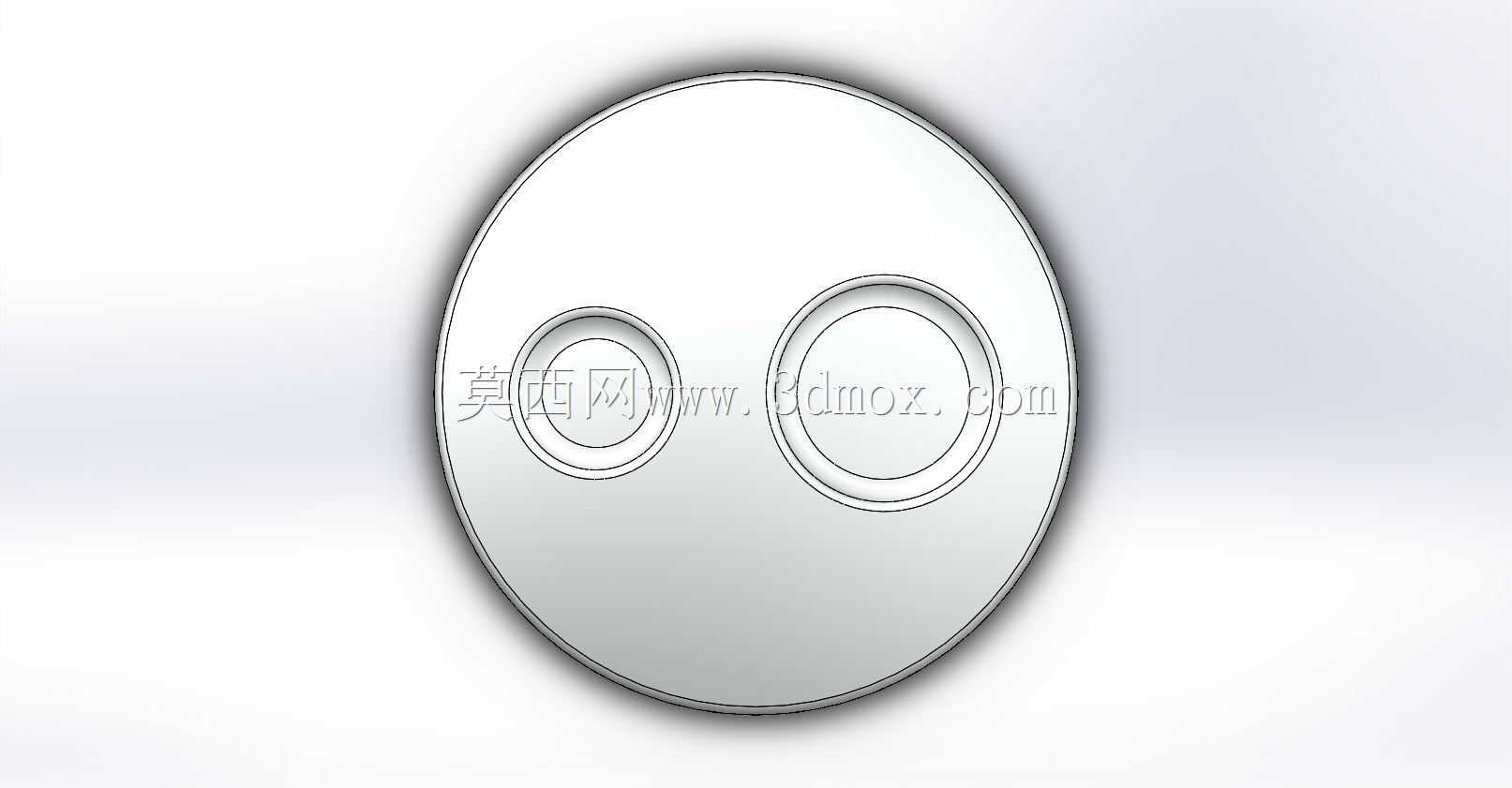

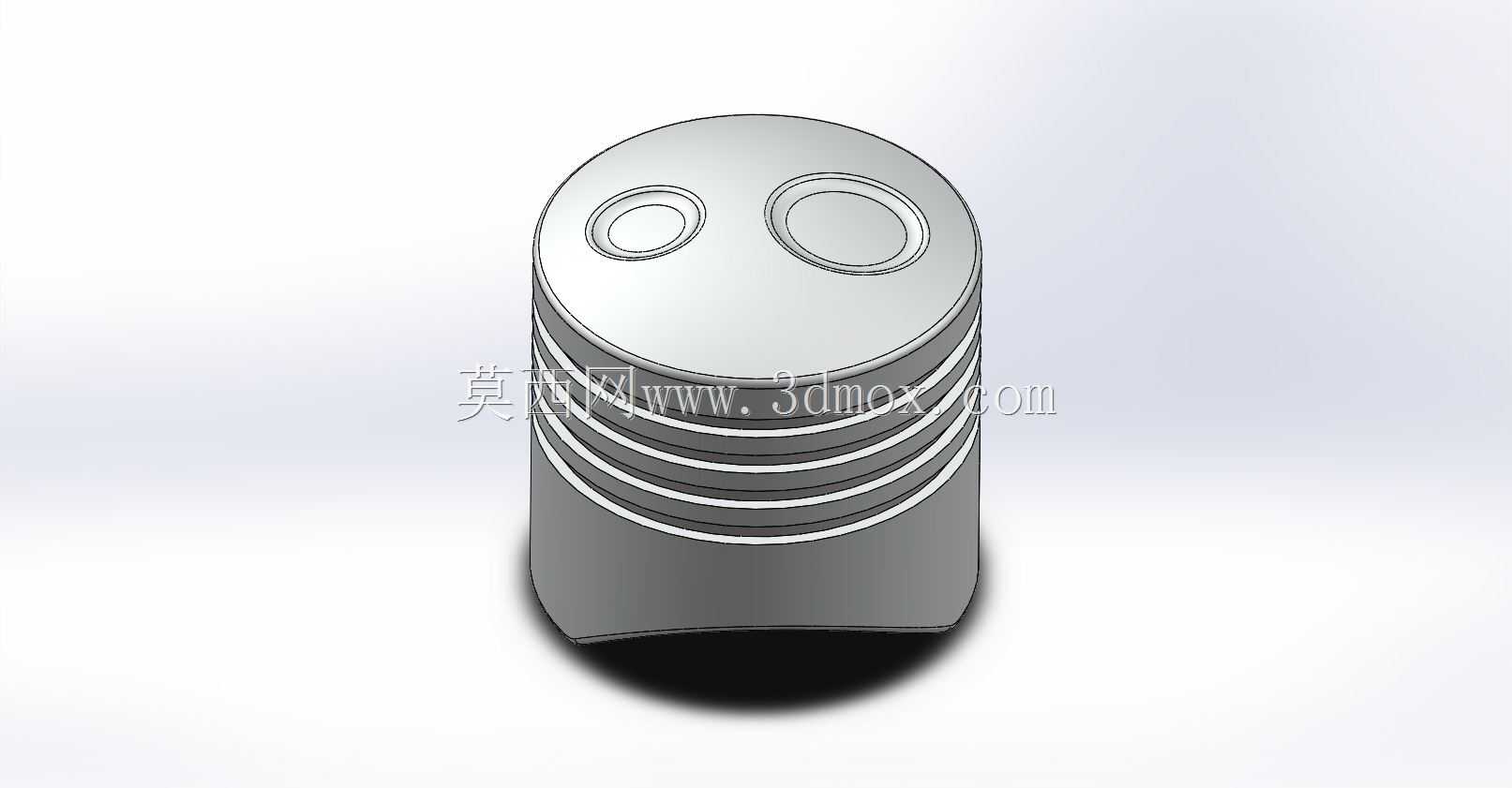

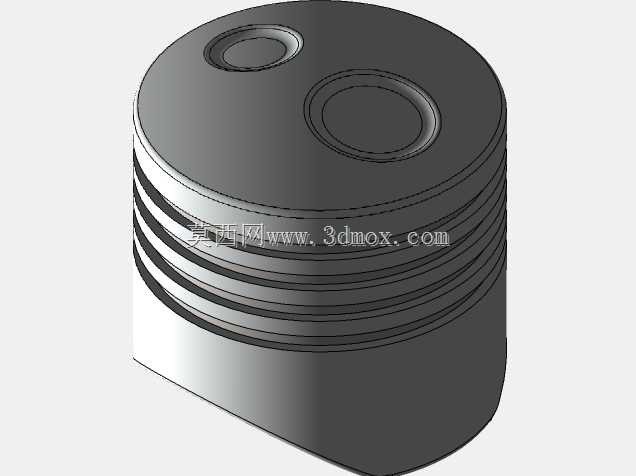

　　本次建模的活塞顶部设置两处凹坑结构，对应内燃机气门避让需求，避免活塞运行至上止点时与进排气门发生运动干涉，顶部平面与气缸盖、气缸壁共同围出密闭燃烧室，凹坑的深度、轮廓尺寸经过运动仿真校核，匹配对应排量机型的气门升程与正时角度，保证全工况下无碰撞风险。活塞裙部采用微弧面设计，并非规则圆柱结构，工作状态下受热膨胀后可与气缸壁保持均匀贴合间隙，既避免冷态敲缸，也能防止热态拉缸，裙部的型线参数直接影响活塞运行的导向稳定性，建模时预留了0.02-0.04mm的配合间隙边界，适配常规铸铁气缸套的安装公差要求。

　　活塞环槽区域共设置多道环位，上部两道环槽适配气环，负责密封燃烧室高压燃气，防止燃气下窜至曲轴箱，下部环槽适配油环，负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。环槽的宽度、深度尺寸严格匹配标准活塞环规格，槽岸高度经过强度校核，可承受燃气爆发时的高频冲击载荷，避免长期运行出现环岸断裂故障。活塞内部的销座结构与活塞销配合，将活塞承受的气体作用力传递给连杆，销座处设置加强筋结构，分散局部应力集中，建模时销孔的同轴度公差控制在0.005mm以内，保证活塞销装配后无卡滞，往复运动顺畅。

　　从安装边界来看，活塞的外径尺寸匹配对应缸径的气缸套，总高度满足曲轴连杆机构的运动行程要求，活塞销孔中心到顶部的压缩高度参数经过核算，保证整机压缩比符合设计值，装配时活塞与连杆的相对角度需匹配顶部凹坑的朝向，确保气门避让位置准确。建模过程中对活塞各部位的壁厚做了差异化设计，顶部区域承受最高热负荷与机械负荷，壁厚适当增加，裙部区域在保证结构刚度的前提下适当减薄，降低活塞整体往复运动质量，减少曲轴连杆机构的惯性冲击，提升整机高转速运行下的平顺性。
