12英寸电动滑板车轮辋轮胎总成结构

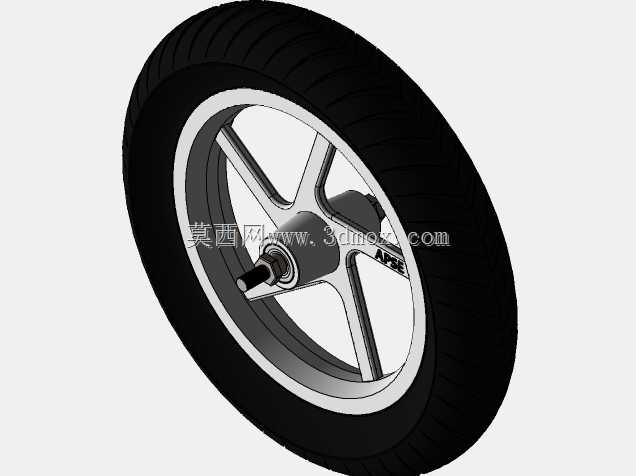

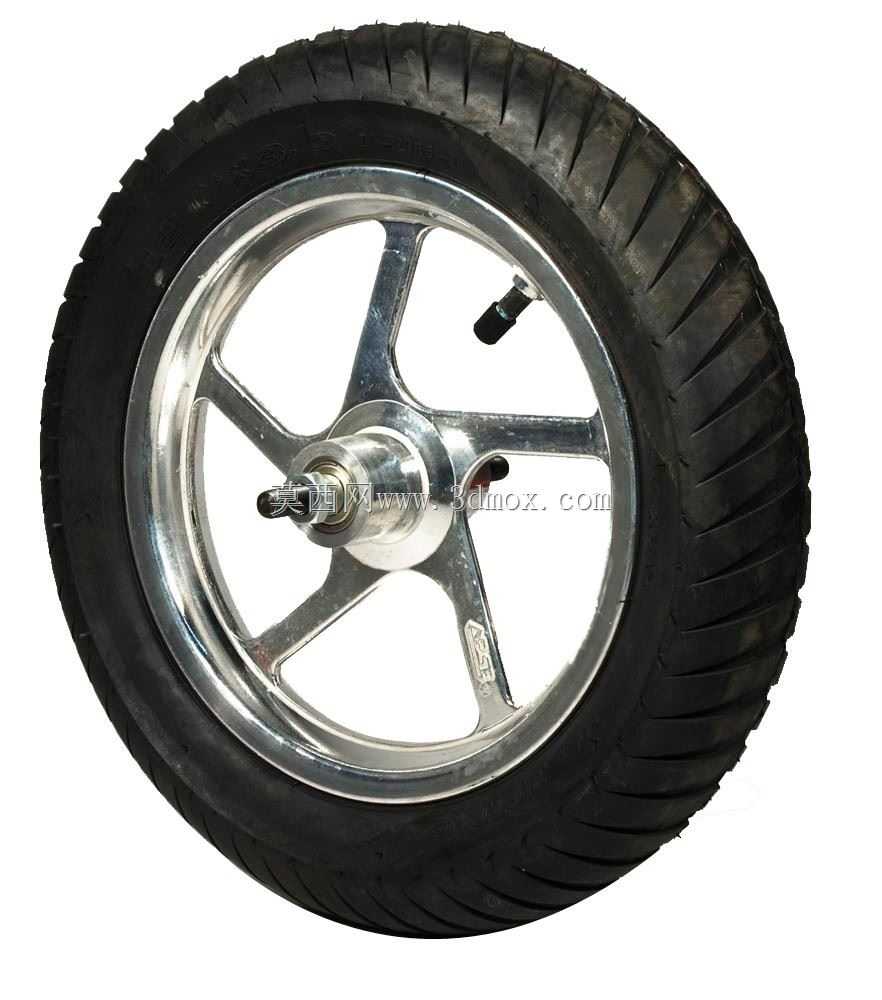

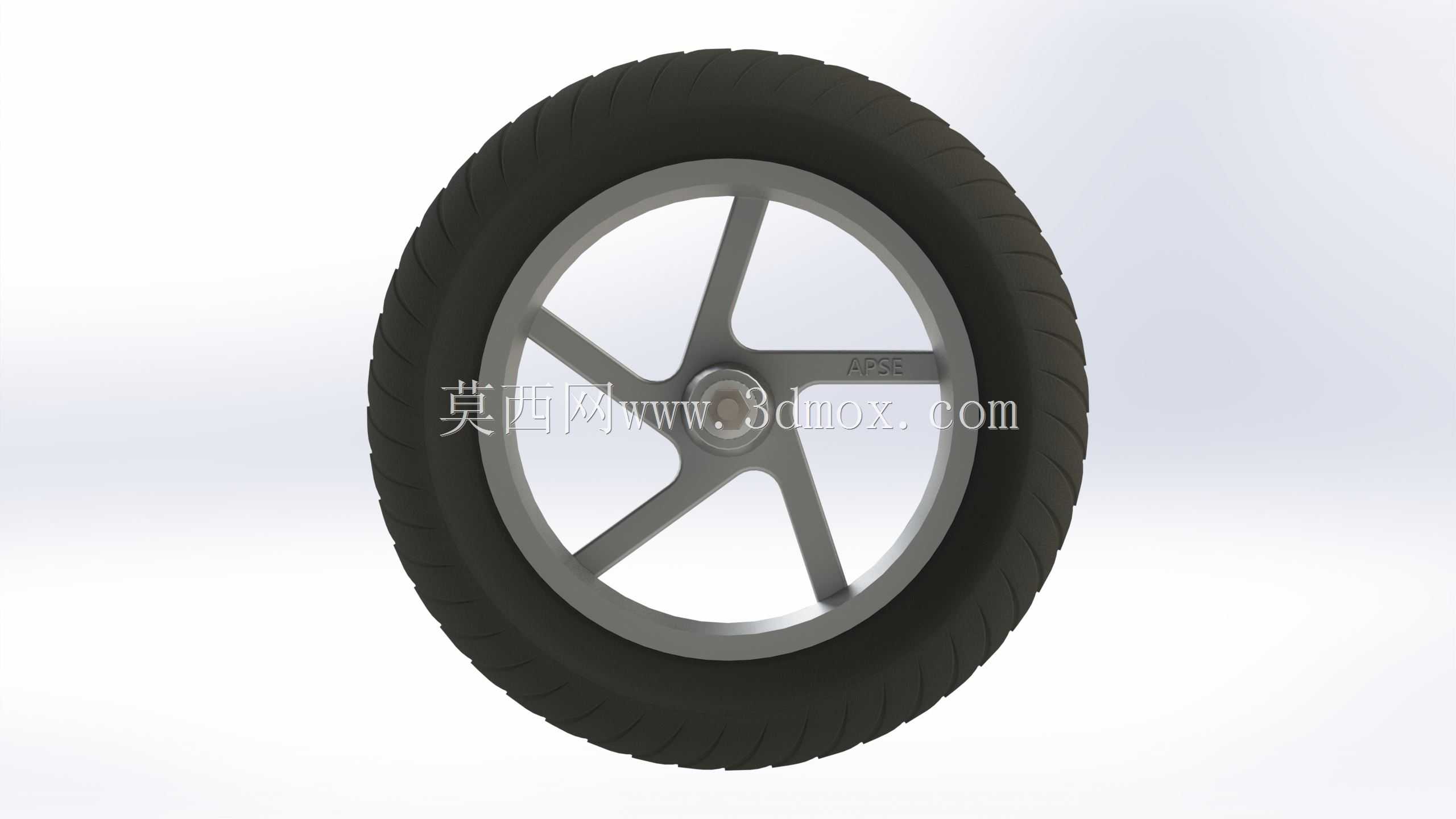

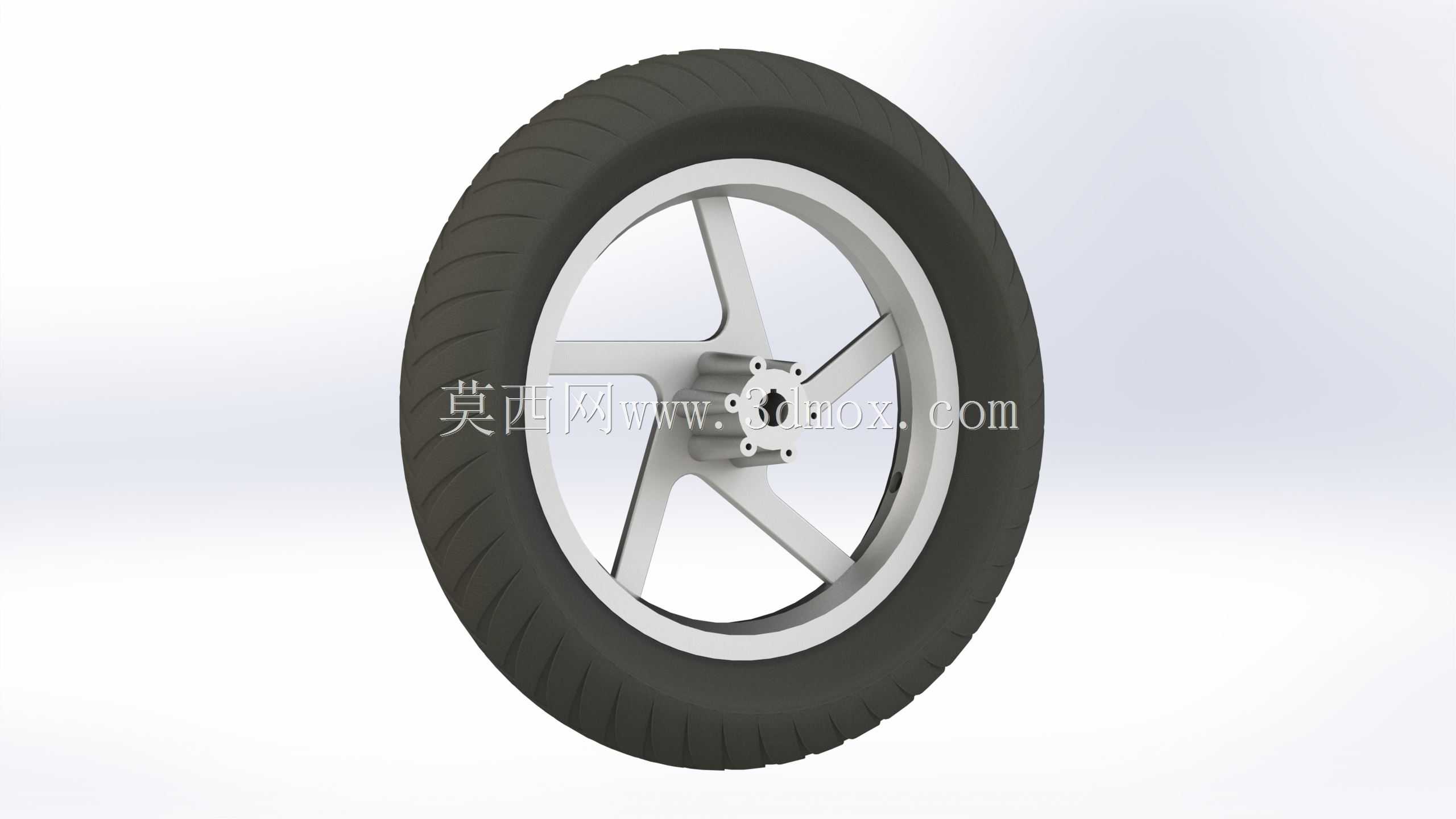

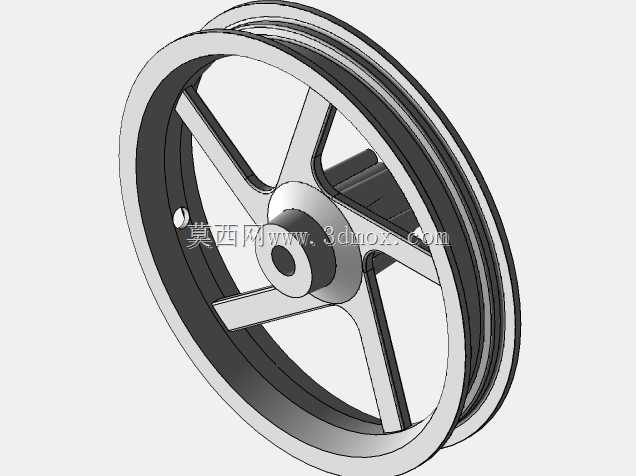

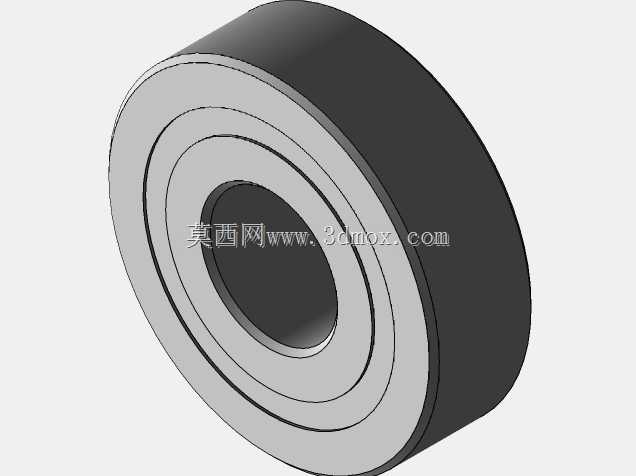

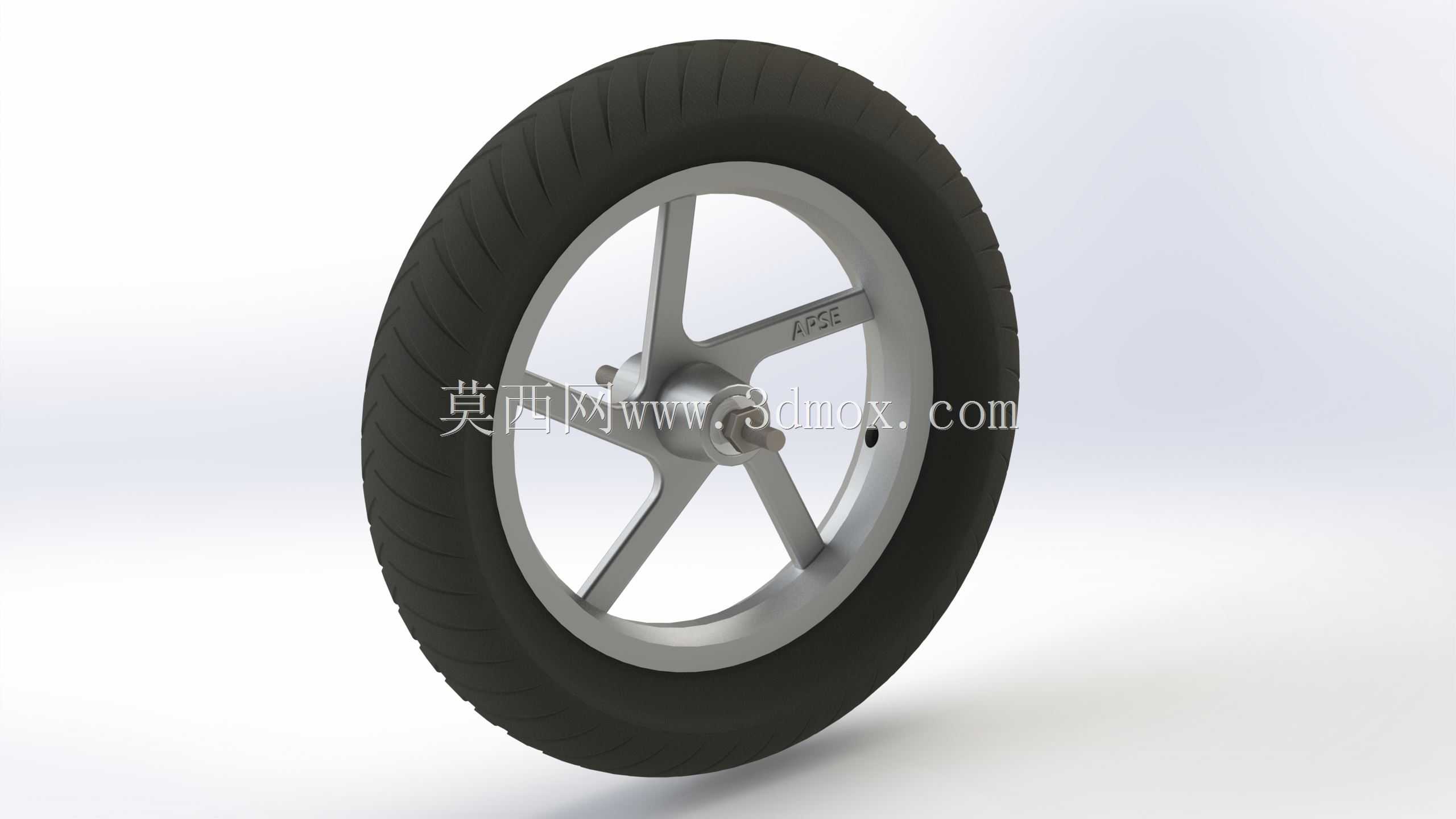

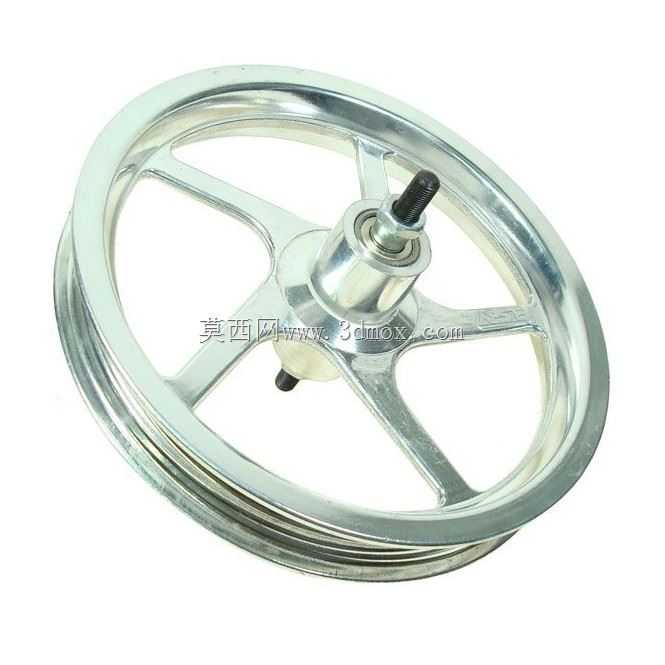

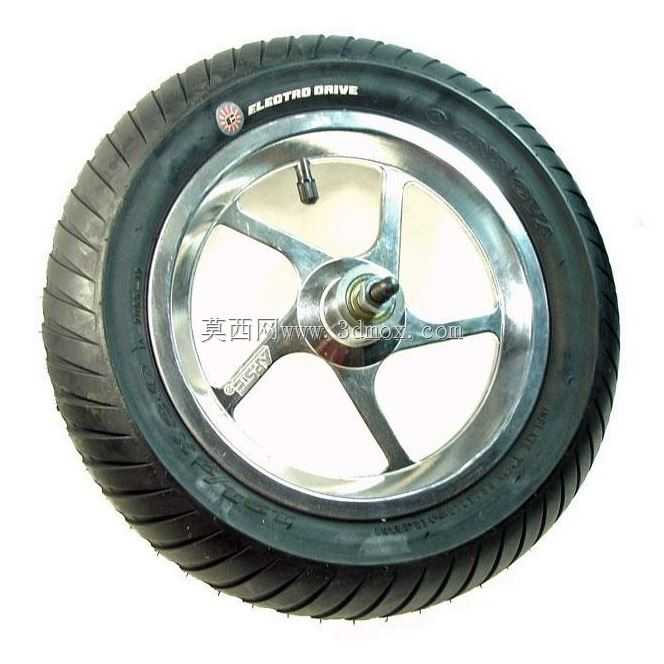

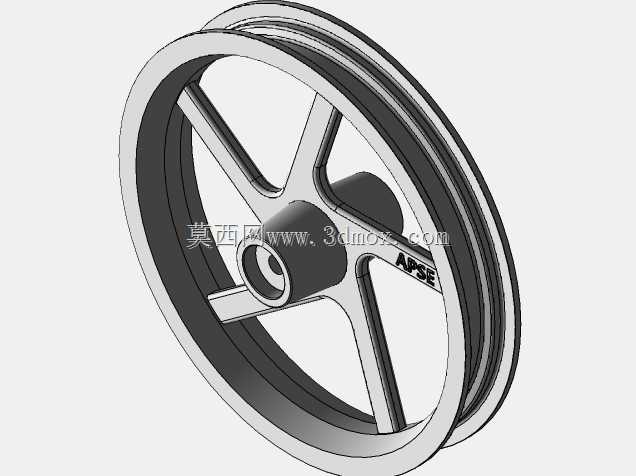

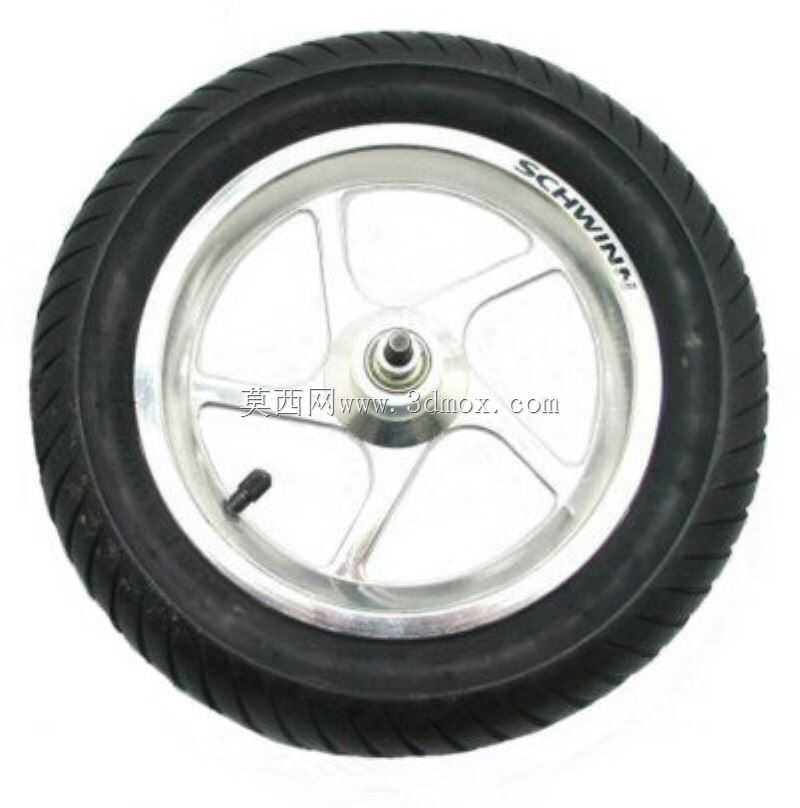

　　该轮组结构适配休闲类短途电动代步滑板车使用场景，针对日常铺装路面通勤代步的载荷需求完成结构匹配，可直接作为整车行走机构的核心部件完成装配对接。轮组整体采用五辐铝合金轮辋搭配充气橡胶轮胎的组合形式，轮辋辐条采用等截面放射式布局，在保证轮圈径向支撑强度的同时，有效降低轮组自身转动惯量，提升滑板车起步与制动阶段的动力响应效率。轮辋中心设置键槽式安装定位结构，可直接与轮毂驱动输出端完成周向固定，避免大扭矩输出工况下出现轮组与轮毂相对打滑的问题；轮辋背面预留盘式制动器安装位，可直接适配标准规格的碟刹制动组件，无需额外加工转接结构即可完成制动系统装配。轮辋中心轴承位适配6000系列深沟球轴承，轴承安装位的同轴度公差控制在合理区间，

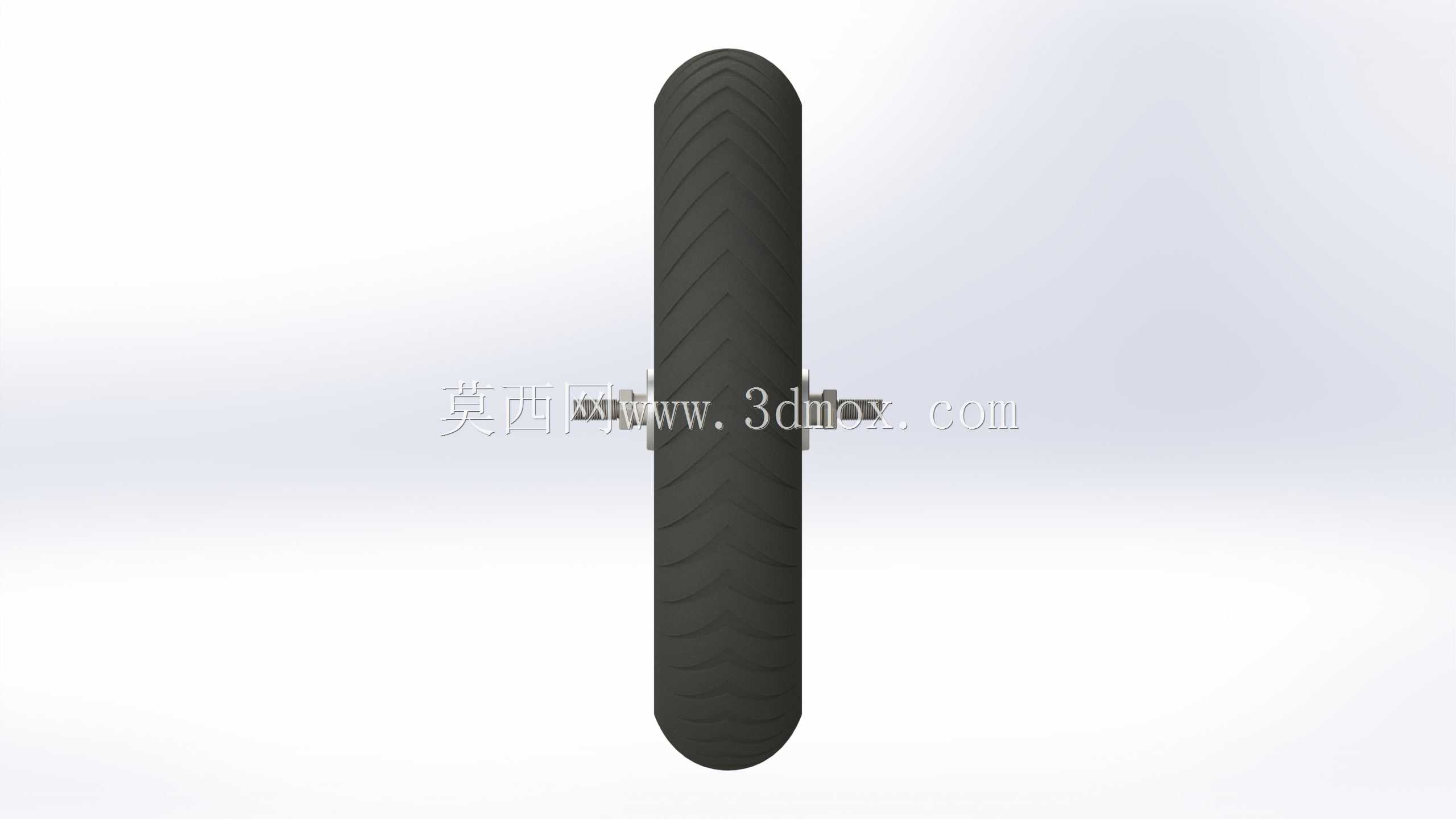

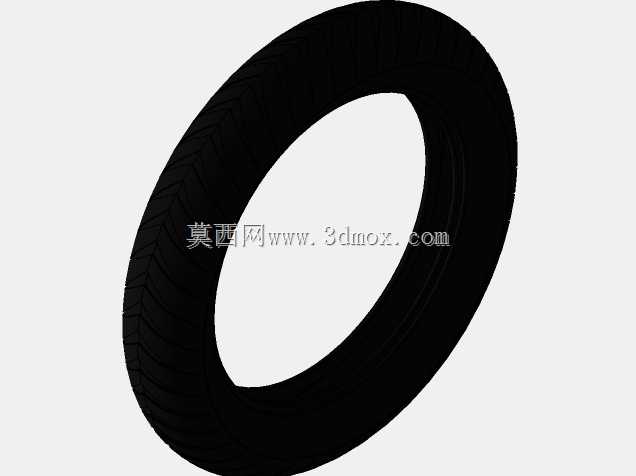

　　可保证轮组高速转动时的径向跳动量处于允许范围，降低行驶过程中的轮组抖动问题。轮胎采用12.5英寸×3.0英寸的规格尺寸，胎面设置连续式防滑花纹，可在干燥与轻度湿滑铺装路面提供足够的抓地力，胎侧厚度兼顾缓冲性能与防穿刺能力，适配城市日常通勤的路面使用条件。设计过程中优先考虑配件的通用互换性，轮辋的安装孔位、轴承位尺寸、制动器安装接口均匹配市面同级别休闲电动滑板车的通用规格，可直接用于同类型旧车的配件替换，也可作为全新车型开发过程中的行走部件选型参考。轮辋的辐条与轮圈采用一体化成型结构，消除了拼接结构带来的应力集中风险，在承受日常骑行的冲击载荷时可均匀分散应力，避免轮圈局部变形问题。轮胎与轮辋的配合边界尺寸经过匹配校核，充气状态下胎圈与轮辋止口紧密贴合，可避免常规骑行工况下出现轮胎脱圈的风险，同时兼顾轮胎拆装的便利性，便于后期维护更换内胎或外胎组件。
