PS3游戏手柄操纵杆扩展键帽结构设计

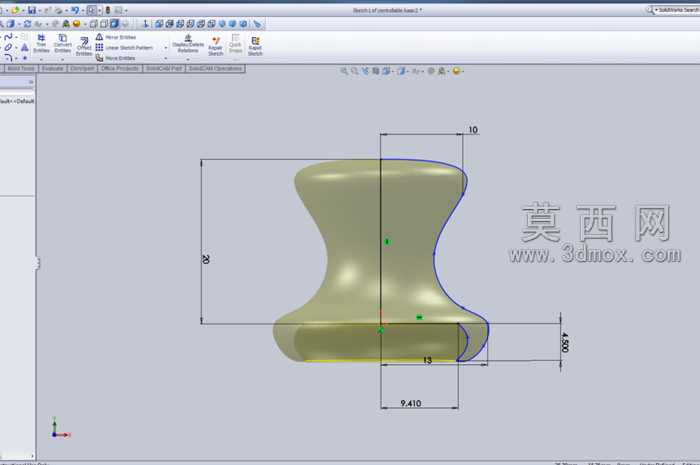

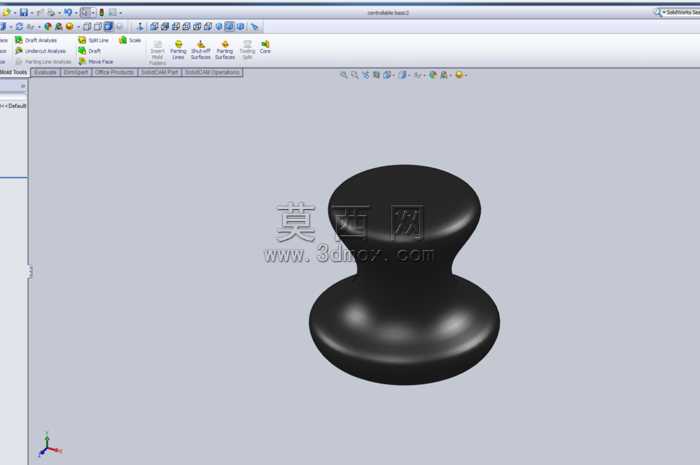

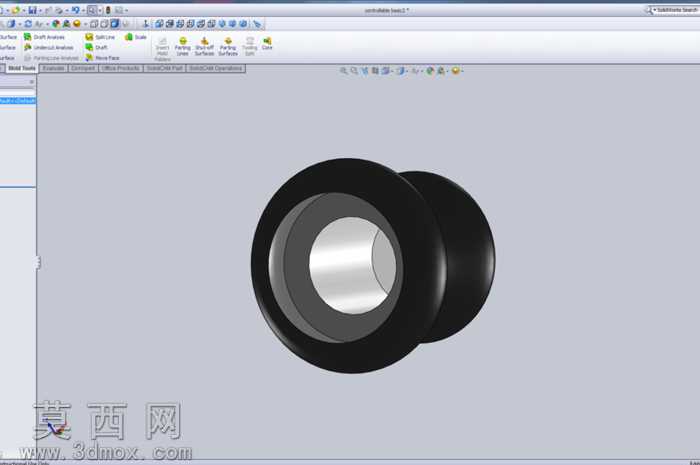

本作品为适配PS3游戏控制器操纵杆的扩展配件三维设计，整体采用SolidWorks完成全参数化建模，建模过程中以人体工学握持体验为核心设计逻辑，首先对原装PS3摇杆的顶部接触曲面、杆体连接卡槽尺寸进行精准测绘还原，确保扩展配件安装后与原摇杆的配合公差控制在0.1mm以内，避免使用过程中出现松脱、打滑问题。模型整体为上下双圆盘的收腰造型，顶部圆盘直径大于原装摇杆接触面，边缘做了R3的圆弧过渡处理，底部圆盘直径略大于顶部，形成稳定的支撑基座，中间收腰段的曲面曲率经过多轮调整，贴合拇指指腹的自然按压弧度，长时间游戏操作也不易产生指部疲劳。材质设定上选用哑光磨砂硬质塑料，表面做细微的晒纹处理渲染，既保留舒适的触感摩擦力，又避免亮面材质容易沾染指纹、打滑的问题，渲染阶段采用工作室中性光源，多角度呈现曲面的光影过渡效果，清晰展示造型的流畅度与结构细节。结构设计上，底部内侧预留与原装摇杆顶部匹配的卡扣凹槽，无需额外粘接或固定件，直接按压即可完成安装，拆卸也不会对原摇杆造成磨损，整体壁厚均匀设置为2mm，既保证配件的结构强度，避免按压受力时出现断裂变形，又控制了整体重量不会给原摇杆带来额外负载，影响摇杆的操控回中精度。设计过程中反复验证了不同手型用户的握持角度，调整上下圆盘的直径比例与收腰位置的高度，确保拇指在推动摇杆做全方向转动时，都能与扩展键帽表面保持充分贴合，不会出现边缘硌手或者接触面积不足导致的操控打滑问题，最终成品模型结构简洁，装配逻辑清晰，可直接用于3D打印快速制作手板验证，也可开模进行批量生产，为游戏玩家提升操控体验提供了实用的配件解决方案。
