87毫米酚醛塑料带凸耳操作手轮

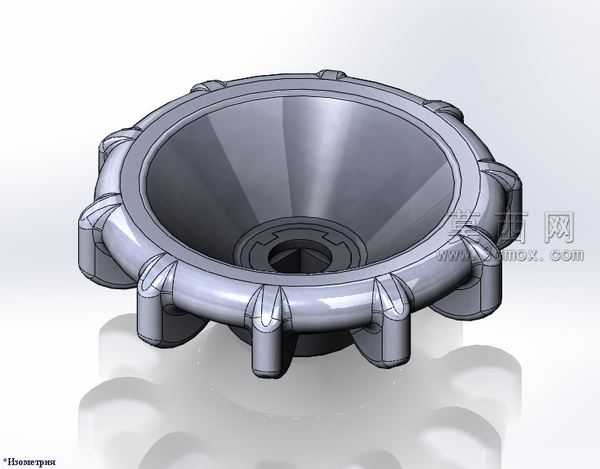

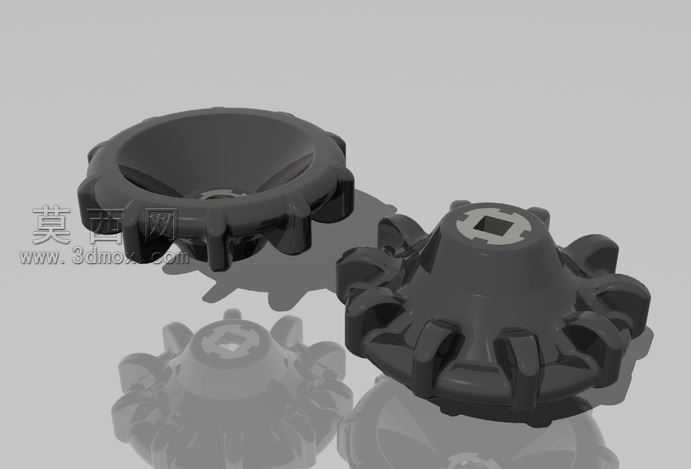

本款手轮采用三维参数化建模方式完成全结构设计，建模过程中严格遵循GOST 5689-79标准要求，精准控制手轮外径为87毫米，适配酚醛塑料02/3/10材质的成型工艺特性。建模初始阶段先绘制中心安装孔的截面草图，明确孔位的键槽定位尺寸与配合公差，再通过旋转特征生成手轮的锥形内凹基体，该内凹结构既可以减少材料用量降低自重，也能在操作时为手指提供避让空间，提升握持的贴合度。外轮缘部分采用阵列特征生成周向均匀分布的凸耳结构，每个凸耳的弧度、高度与过渡圆角都经过反复调整，确保手动旋转时的摩擦力足够，不会出现打滑问题，同时凸耳与轮缘的衔接处做了平滑圆角处理，避免酚醛塑料压制成型时出现应力集中导致的开裂缺陷。材质渲染阶段选用酚醛塑料的哑光深色质感，还原电木材质的磨砂触感，同时对轮缘的棱边做了轻微的高光处理，凸显结构的立体感与加工精度。中心安装区域做了加厚处理，提升与阀杆、操作轴配合时的结构强度，避免长期承受扭矩时出现孔位变形。整体建模过程中所有特征均保持全参数关联，后续若需要调整手轮直径、凸耳数量或者安装孔尺寸，仅需修改对应参数即可快速生成衍生型号，无需重新绘制草图。结构设计上充分考虑了酚醛塑料的模压成型特性，所有壁厚保持均匀一致，无突兀的厚薄变化，拔模角度统一设置为1.5度，确保模具开模时可以顺利脱模，不会出现粘模、拉伤的问题。轮体背面的加强筋结构与外凸耳位置一一对应，将操作时的受力均匀传递到中心安装位，提升整体的抗扭性能，即使在大扭矩操作场景下也不会出现轮体断裂的问题。
