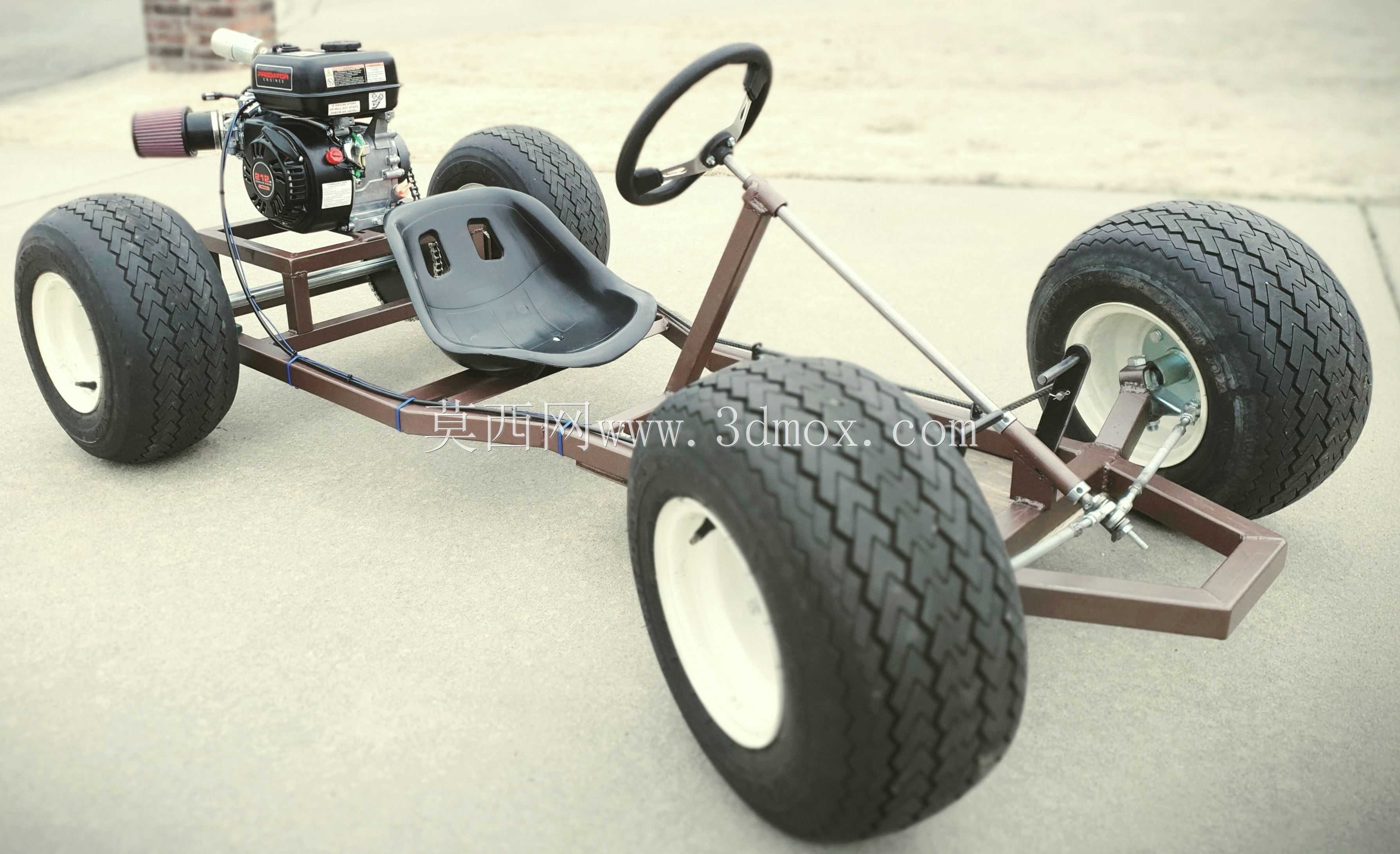

自制大轮越野卡丁车结构设计方案

　　这款大轮卡丁车的结构设计，主要面向户外非铺装路面休闲骑行、小型场地娱乐代步场景，可满足个人DIY改装、小型游乐场地短距接驳、郊野休闲骑行的实际使用需求，整体结构围绕高通过性、易维护性、改装拓展性三个核心方向展开设计。从实际使用场景出发，设计时优先考虑了非铺装路面的通过能力，选用大直径宽幅低压轮胎，胎面采用加深块状防滑花纹，可在砂石路、草地、浅泥地等松散路面提供足够抓地力，轮辋采用分体式钢制结构，便于后期轮胎更换与维护，轮组安装位预留了足够的跳动间隙，可适配不同阻尼的减震改装件，满足不同载重、不同路面的行驶需求。车架部分采用矩形钢管焊接成型的开放式管架结构，没有设计覆盖式外壳，一方面降低整体自重，另一方面便于动力部件、

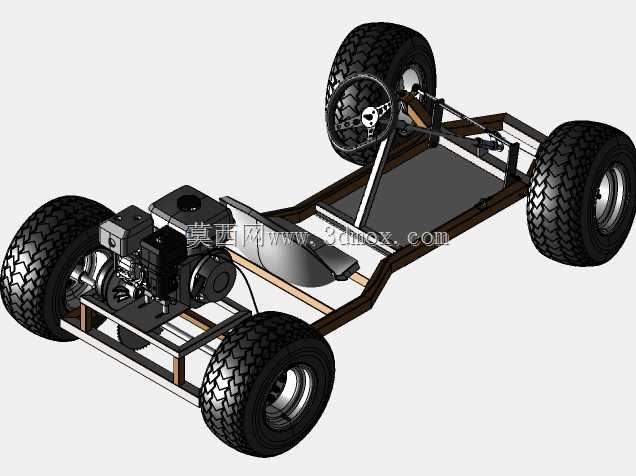

　　转向部件的安装调试与后期检修，车架的主梁采用双纵梁平行布置，横向通过多根横梁连接形成稳定的框架结构，座椅安装位、动力总成安装位、转向立柱安装位均在焊接时预留了标准安装孔位，无需二次打孔即可完成核心部件的装配，车架整体宽度控制在1.2米以内，长度控制在1.8米左右，可满足小型货运电梯、家用院门的通行边界要求，也可适配小型拖挂车的装载尺寸，便于跨区域转运。转向系统采用齿轮齿条式转向结构，转向立柱带有倾角调节余量，可适配不同身高使用者的操作习惯，转向拉杆采用可调式球头连接，可根据使用需求调整前束参数，降低轮胎异常磨损的概率，转向轮的最大转角设置为35度，保证整车转弯半径控制在3米以内，适配狭窄场地的转向需求。

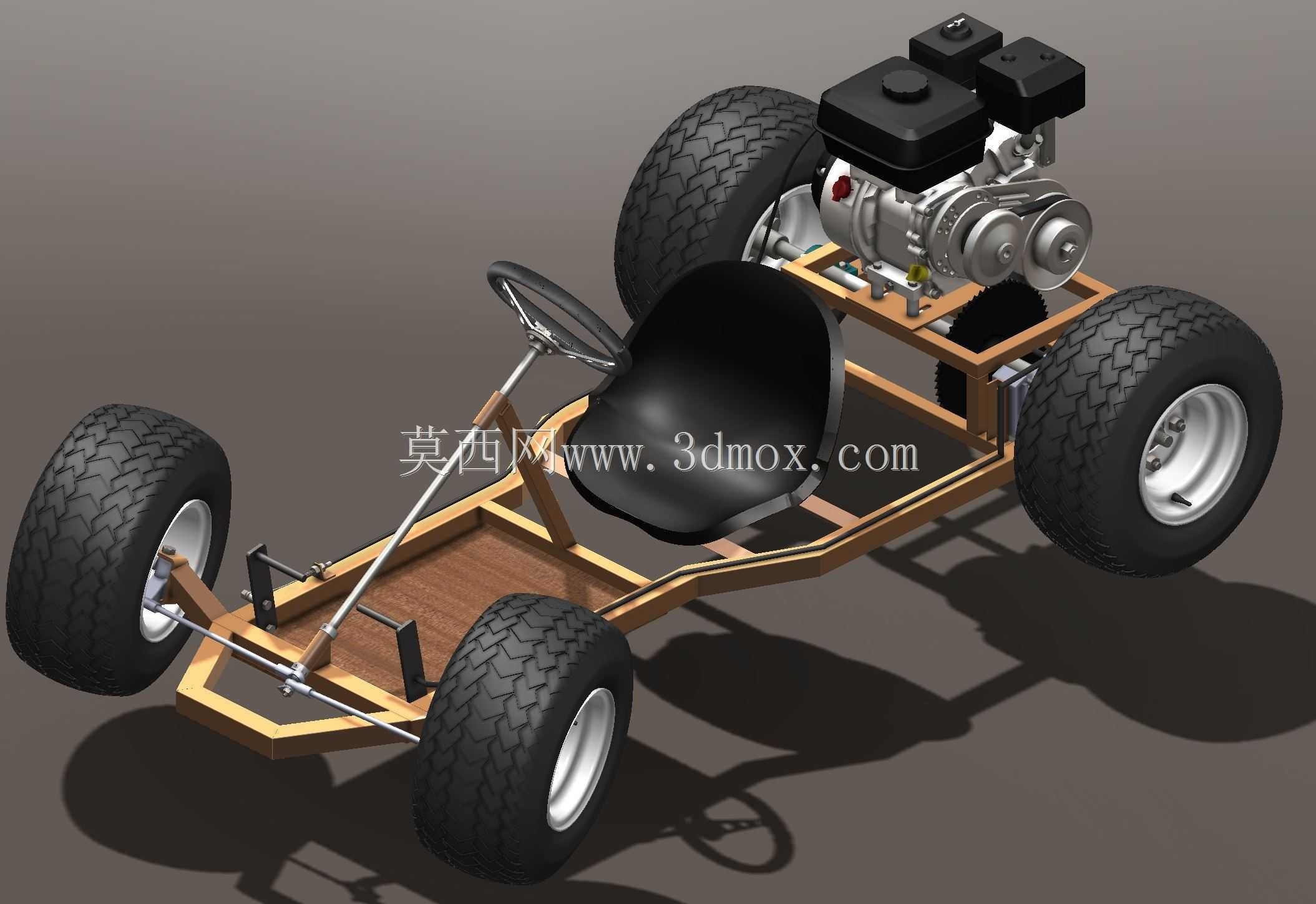

　　动力总成采用后置卧式单缸汽油机布置，安装位预留了多组安装孔，可适配不同排量的通用汽油机，动力输出端预留了离合器、变矩器的安装空间，当前设计阶段已完成第一阶段动力匹配，后续可直接升级离合器套件、传动变速组件，无需改动车架主体结构。制动系统采用后轮机械鼓刹结构，刹车拉杆布置在车架纵梁内侧，避免行驶过程中被路面障碍物剐蹭，刹车踏板的安装位置预留了调节余量，可根据使用者的操作习惯调整踏板高度与行程。座椅采用一体式凹形塑料座椅，安装位带有前后调节滑槽，可适配不同体型的使用者，座椅下方预留了小型储物空间，可放置简易维修工具与随身物品。整车所有外露的连接部件均采用标准紧固件，便于后期更换维护，所有焊接位置均做了倒角打磨处理，避免应力集中导致的车架开裂问题，整车离地间隙控制在180毫米以上，可轻松通过路面常见的凸起障碍、浅沟路段，满足户外休闲骑行的通过性要求。
