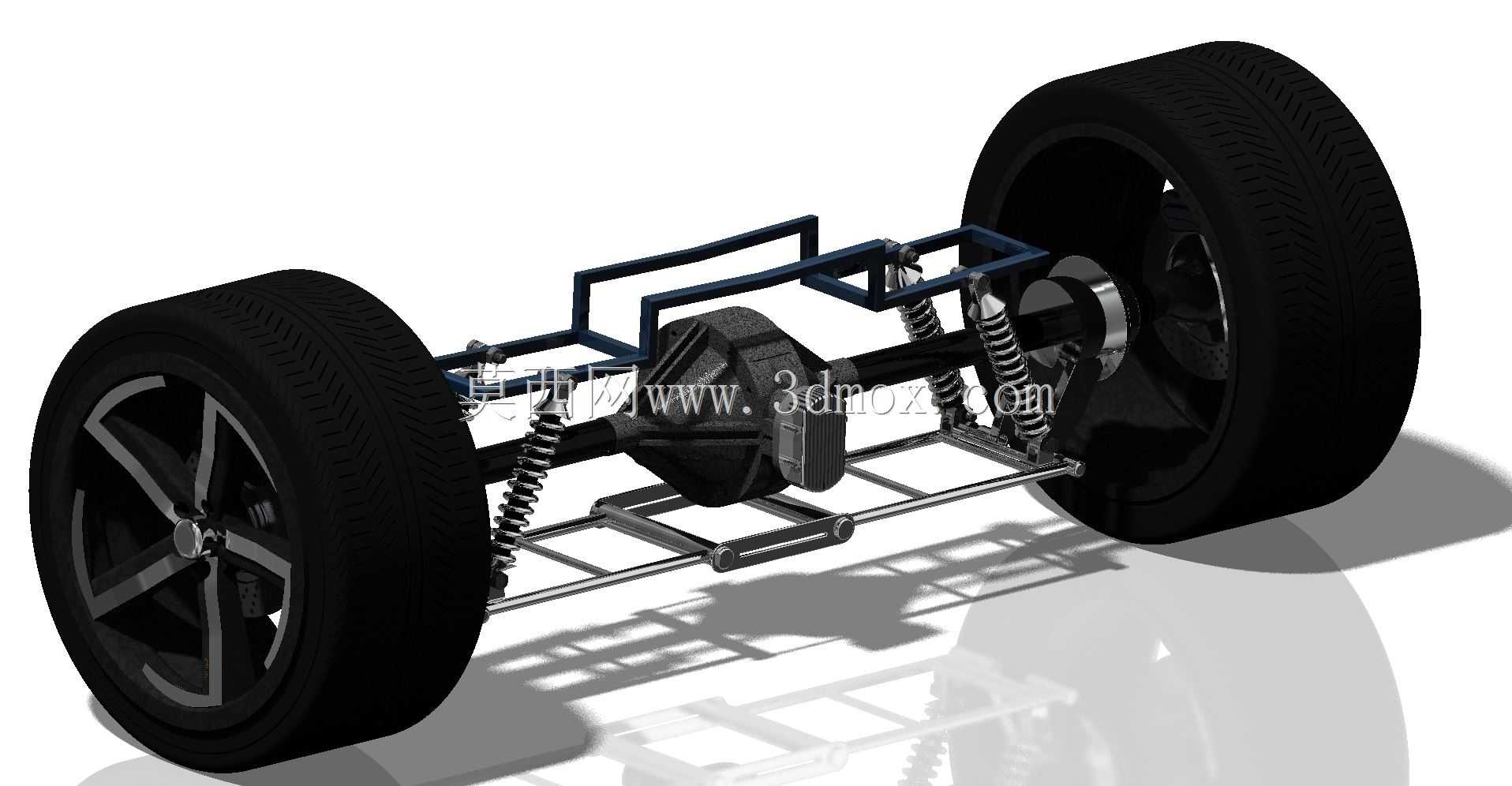

汽车后驱动桥带悬架车轮总成结构

　　该结构为车辆底盘核心行走传动总成，集成了后驱动桥、螺旋弹簧悬架、车轮及连接车架的承载框架，主要应用于小型非道路代步车辆、低速电动作业车辆的底盘传动与行走系统，承担动力传递、路面冲击缓冲、行驶导向的核心功能。从实际使用场景来看，这类总成常配套在厂区转运电动车、小型观光代步车、定制改装越野小车上，不需要匹配复杂的独立悬挂多连杆结构，整体结构紧凑，装配工序少，后期维护难度低，适合小批量定制车型的底盘快速适配。设计过程中优先考虑了承载边界的匹配，两侧车轮的轮距设定符合窄体车身的安装要求，轮辋采用五辐式铸造结构，搭配深花纹橡胶轮胎，胎面的块状花纹可以在非铺装路面提供足够的抓地力，同时轮胎侧壁的厚度预留了足够的缓冲变形量，

　　能够过滤碎石路面的小幅颠簸。中间的驱动桥部分集成了差速器结构，动力输入法兰位于桥壳中部上方，可直接对接传动轴或者后置驱动电机的输出端，差速器内部的行星齿轮结构可以保证两侧车轮在转弯时实现转速差，避免轮胎拖磨。两侧的悬架采用螺旋弹簧搭配筒式减震器的布局，弹簧的上下安装座分别固定在车架横梁和桥壳的焊接支座上，减震器倾斜布置，既可以吸收垂直方向的冲击，也能抑制车辆起步、制动时的桥体纵向窜动。连接两侧车轮的框架采用矩形钢管焊接成型，钢管的壁厚根据满载载荷设定，既保证了整体的抗扭刚度，也不会过度增加底盘的非簧载质量。框架上预留的多个安装孔位，可以直接固定车身底板、电池组或者后置储物舱，不需要额外在底盘上焊接转接支架，减少了整车装配的工序。

　　设计时还考虑了维修便利性，差速器的放油螺塞位于桥壳最低位置，减震器的上下固定点都采用外露式螺栓连接，更换减震器或者轮胎时不需要拆解周边的覆盖件，桥壳内部的轴承、油封都采用通用标准件，后期配件采购成本低。两侧车轮的制动安装位预留了盘式制动器的安装接口，用户可以根据自身的制动需求选装机械鼓刹或者液压盘刹，不需要重新加工桥壳的连接法兰。整个总成的安装边界清晰，框架上方的四个固定点可以直接和车身主纵梁连接，不需要额外设计过渡支架，轮拱的预留空间足够满足轮胎上下跳动的极限行程，不会出现轮胎蹭到车身轮眉的问题。
