松下FAYb激光标记机控制器结构设计

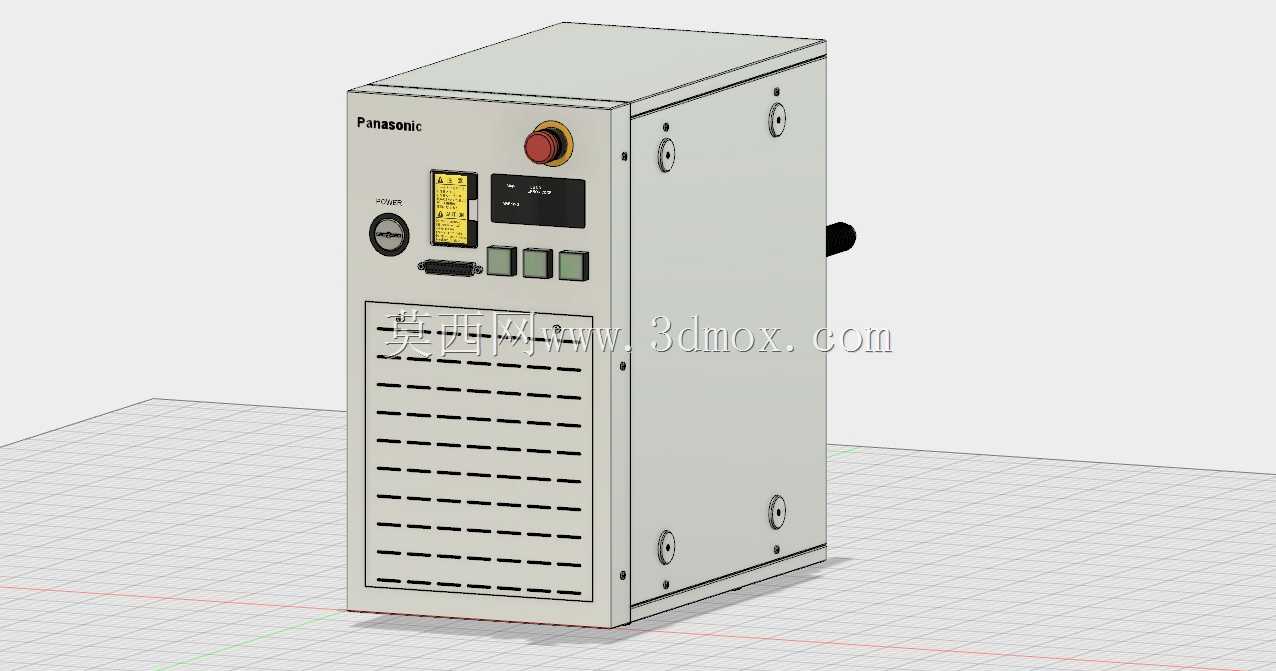

　　这款激光标记机控制器的三维结构还原，完全围绕产线集成的实际安装需求搭建，日常主要服务于电子元器件、精密五金件的永久性标识打标场景，不管是金属铭牌的参数蚀刻、塑料壳体的logo标刻，还是通讯接插件的批次追溯打码，都需要依托该控制器完成激光功率、打标路径、触发信号的全链路管控。从结构设计逻辑来看，柜体采用立式紧凑型布局，整体安装边界控制在适配小型自动化产线侧挂、独立台架安装的尺寸区间，不需要预留过大的周边操作空间，底部预留标准安装孔位，可直接匹配常见的工业铝型材机架固定规格，侧面预留的走线接口位置，刚好对应产线布线时的线缆弯折半径要求，避免现场安装时出现线缆过度弯折导致的信号衰减问题。前面板的功能分区完全贴合一线操作人员的使用习惯，

　　急停按钮布置在面板右上区域，高度刚好对应站立操作时的手部自然抬起位置，紧急状态下可快速触达；状态显示模块、参数调节按键集中布置在面板中部视觉焦点区，操作人员无需大幅调整视线即可读取设备运行状态，下方的格栅散热区采用等距长条开孔设计，既保证内部功率器件的通风散热需求，又能阻挡车间环境内的大尺寸金属碎屑、浮尘进入柜体内部，减少日常运维的清理频次。柜体侧面的固定螺丝采用内六角标准件，拆装时可使用常规工业内六角扳手完成维护操作，不需要配备特殊规格工具，背部预留的扩展接口位可根据产线实际需求加装通讯模块，对接工厂的MES系统实现打标数据的实时上传，适配不同行业的追溯管理需求。在建模过程中，所有面板的拼接缝隙、按钮的安装凸台、

　　接口的沉台结构都做了1:1的还原，结构工程师在做产线布局设计时，可直接调用该模型完成干涉检查，不需要额外测量设备的实际外轮廓尺寸，能有效缩短产线设计阶段的设备适配周期，避免后期安装时出现空间预留不足、接口位置错位的问题。柜体内部的器件安装位预留了标准导轨安装空间，可根据不同的功率配置选配对应的激光驱动模块，不需要改动柜体的主体结构，具备较好的配置兼容性，不管是小功率的塑料件打标场景，还是中等功率的金属件深度蚀刻场景，都能通过更换内部模块实现适配，无需重新设计柜体结构。
