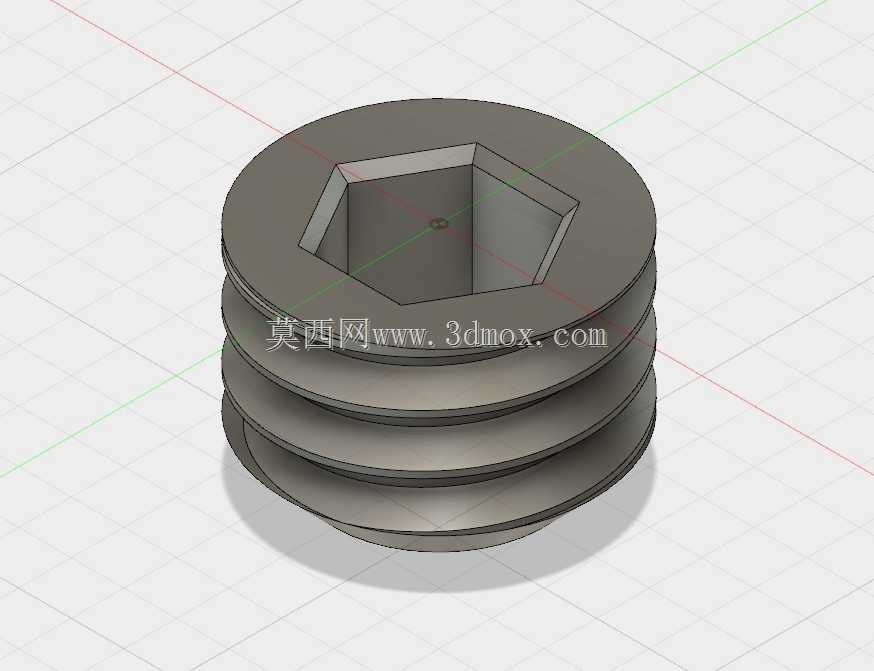

M3规格内六角固定螺钉三维结构

　　这款内六角固定螺钉属于小规格紧固件范畴，在消费电子、小型通讯设备、精密仪器内部的结构连接场景中应用十分广泛，比如手持通讯终端的壳体拼接、小型PCB板的辅助定位、精密模组的部件锁附都能见到这类零件的身影。不同于大规格紧固件侧重承载大载荷的设计取向，M3规格的内六角固定螺钉更侧重小空间内的锁附可靠性，以及装配后的外观平整度，避免突出的螺钉头干涉周边其他零部件的排布。从结构设计来看，螺钉头部采用内六角驱动形式，相比十字槽、一字槽的驱动结构，内六角槽能承受更大的锁紧扭矩，在小规格螺钉上不容易出现槽口滑牙的问题，装配时可以通过六角扳手施加稳定的轴向锁紧力，保证螺纹啮合后的预紧力符合精密装配的要求。螺钉头部做了平整的圆盘式设计，

　　头部直径大于螺纹公称直径，锁附后能形成足够的承压面，分散锁紧时对被连接件表面的压应力，避免在薄壁塑胶件、薄金属片的安装面上压出凹痕，影响装配外观。螺纹部分覆盖了常用的长度规格，从2mm到10mm的长度区间，可以适配不同厚度的被连接件组合，比如两层总厚2mm的薄壳件可以选最短规格，叠加了塑胶筋位、金属支架的多层结构则可以对应选择更长的规格，选型时只需要保证螺纹啮合长度不小于螺纹公称直径的1.5倍，就能获得足够的连接强度，不会出现螺纹滑牙脱出的问题。设计这类螺钉的三维模型时，需要重点控制几个关键尺寸边界：首先是内六角槽的对边尺寸与深度，要匹配标准内六角扳手的插入深度，避免扳手插接过浅导致装配时打滑；其次是头部的厚度与外径，

　　要严格控制在小空间装配的尺寸边界内，比如通讯设备内部的螺钉头避让槽通常只预留0.5mm的间隙，头部尺寸超差就会出现装配干涉；还有螺纹的大径、中径公差，要符合普通螺纹的公差要求，保证和对应规格的螺纹孔、自攻底孔都能顺畅啮合，不会出现卡滞、滑牙的问题。实际应用中，这类螺钉常配合平垫或者防松胶使用，在有轻微振动的使用场景下，比如便携设备随身携带时的晃动、设备运行时的微小振动，都能保持锁附状态不松动，不需要额外增加防松结构就能满足长期使用的可靠性要求。建模时还要注意头部和螺杆衔接处的退刀槽结构，这个细节能避免螺纹加工时在头部根部出现应力集中，同时也能保证螺钉锁附到位时，头部端面能完全贴紧被连接件表面，不会因为螺纹收尾的余牙导致锁附不到位、出现缝隙的问题。
