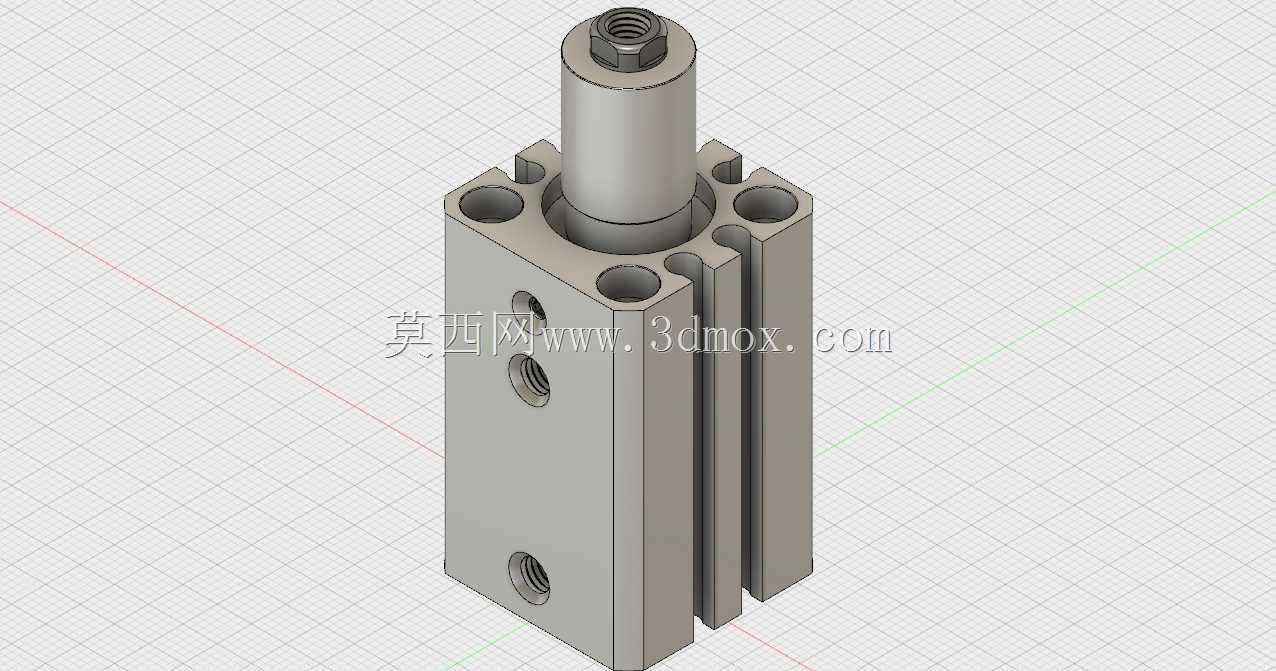

MKB16-10RZ型回转夹紧气动执行元件

　　在自动化产线的工装夹具设计环节，这类带回转功能的夹紧气缸是工位定位压紧的核心执行件，常见于3C电子小件装配、汽车零部件焊接工装、小型零件检测工位的上下料定位场景，替代传统的手动压板锁紧结构，能在紧凑的安装空间内完成先回转再轴向压紧的动作，避免上下料时压头与工件产生运动干涉。从结构设计逻辑来看，这款元件采用方形本体设计，本体四个角预留的通孔为标准安装孔位，可直接从上方穿螺栓固定在工装基板上，也可通过侧面的螺纹孔实现侧向安装，适配不同的工装布局需求；本体侧面分布的两个螺纹接口为气路接入口，分别对应活塞杆伸出回转、缩回夹紧的两个动作气路，气路接口的位置经过布局优化，接气管后不会超出本体的安装边界，不会和周边的传感器、

　　其他执行件产生空间干涉。活塞杆顶端的螺纹段用于安装不同规格的压臂，可根据被压紧工件的接触面形状更换压头，适配不同厚度、不同材质工件的压紧需求，避免压伤工件表面。从安装边界来看，这款气缸的本体宽度尺寸适配16mm缸径的标准安装尺寸，轴向行程为10mm，回转角度为标准90度，设计选型时需要注意，活塞杆伸出回转阶段的运动轨迹要预留足够的避让空间，避免压臂回转时碰到工装的定位销或者工件轮廓；压紧力的输出范围适配0.1-0.6MPa的常规工厂气源压力，可通过气源处理件调整供气压力来匹配不同工件所需的压紧力，既不会因为压力过大导致薄壁工件变形，也不会因为压力不足导致工件定位偏移。在三维建模过程中，

　　这类标准气动元件的模型需要准确还原安装孔位的相对位置、活塞杆的运动行程范围、气路接口的螺纹规格，避免在工装整体装配时出现安装干涉，尤其是压臂安装后的运动包络，需要在装配环境下做运动仿真验证，确认上下料过程中压臂的回转路径不会和工件、机械手夹爪产生碰撞。实际产线应用中，这类回转夹紧气缸常和薄型气缸、气动手指搭配使用，完成工件的顶升、定位、夹紧整套动作，相比传统的杠杆式压紧结构，它的集成度更高，不需要额外设计连杆机构，整体占用的工装空间更小，能有效缩小整套工装的外形尺寸，提升产线的工位排布密度。
