小型工位式喷漆作业通风防护柜体

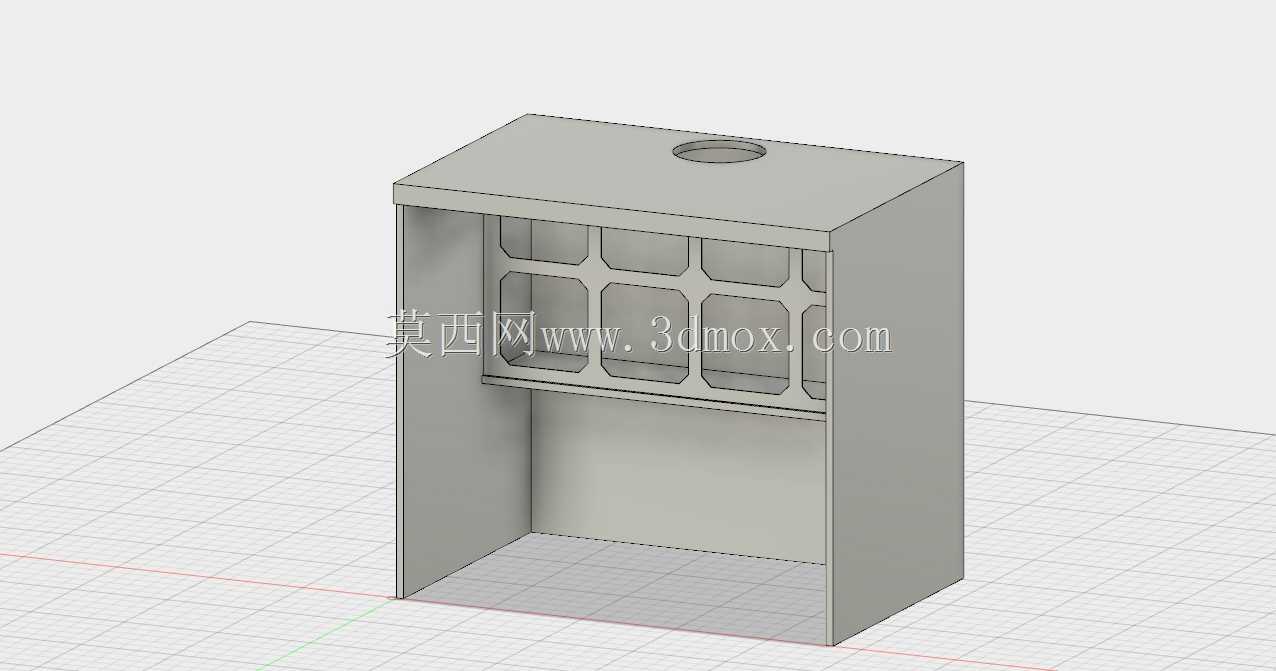

　　这款柜体结构主要面向小批量工件喷涂、补漆作业场景设计，常见于五金加工车间的表面处理工位、机修班组的零散零件补漆区域，以及小型加工厂的喷涂工位，用来替代开放式喷漆作业，减少漆雾无组织扩散对车间环境的影响。从结构设计来看，整体采用立式柜式布局，顶部预留圆形通风接口，可直接对接车间排风管道或者配套的漆雾过滤装置，作业时产生的过喷漆雾会在负压作用下向柜体后部流动，避免漆雾向操作人员面部扩散。前部操作区域采用半开放设计，上方设置带格栅观察窗的挡板，既可以阻挡漆雾向外飞溅，也能让操作人员清晰观察内部工件的喷涂状态，格栅结构同时兼顾了通风导流的作用，让柜内气流分布更均匀，避免局部出现气流死角导致漆雾堆积。下部预留足够的操作空间，

　　操作人员可以手持喷枪将手臂伸入柜内完成工件喷涂作业，柜体内部的操作台面为平整结构，可放置小型待喷工件，也可搭配简易旋转台使用，方便对工件各个面进行喷涂作业。设计时充分考虑了工位安装的边界条件，整体宽度适配单人操作的工位尺寸，不需要占用过大的车间面积，可直接靠墙放置，顶部通风口的位置居中设置，对接管道时不需要额外做偏置转接，降低现场安装的改造成本。柜体侧板采用整板折弯结构，没有多余的拼接缝隙，避免漆雾从侧边缝隙泄漏，前部的下沿高度经过适配，符合站立操作时的人体工学高度，操作人员长时间作业不会出现手臂过度抬高或者弯腰的疲劳状态。和大型通过式喷漆房不同，这款小型柜体不需要复杂的地基施工，也不需要配套大型的循环风系统，

　　针对零散小工件的喷涂作业灵活性更强，日常使用时可在柜体后部粘贴过滤棉，定期更换即可完成漆雾的初级过滤，维护成本更低，适合加工品类杂、单次喷涂批量小的生产场景使用。结构建模时对各个钣金件的折弯系数、拼接止口都做了对应设置，实际生产时可直接拆图展开下料，不需要额外做结构修正，各个连接位的预留间隙也符合钣金加工的常规公差要求，装配时不需要做大量的配磨修配工作。
