壁挂式五联衣帽挂衣钩结构设计

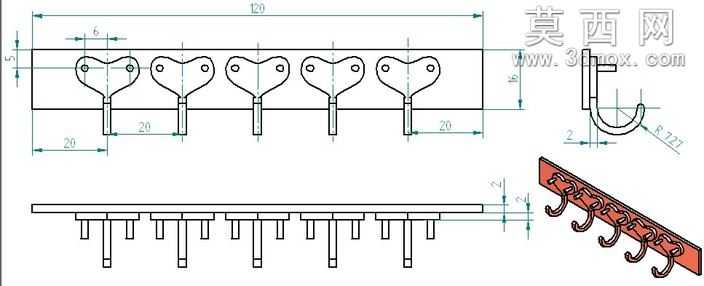

本作品为壁挂式五联衣帽挂衣钩三维设计，采用Solid Edge完成全参数化建模，整体结构分为长条安装底座与五个独立挂钩单元两部分。建模阶段先绘制底座的二维草图，按照工程图标注的120mm总长度、15mm宽度确定底座轮廓，对底座边缘做0.5mm圆角处理避免锐边划伤，同时在底座对应每个挂钩的位置预留安装定位槽，保证挂钩装配的同轴度与位置精度，五个挂钩的中心间距严格按照20mm的标注尺寸设置，确保排布均匀受力合理。挂钩部分采用心形造型的装饰端头搭配直杆加弯钩的结构，建模时先绘制心形轮廓草图，拉伸生成端头实体，端头厚度设置为3mm，边缘做圆弧过渡提升视觉柔和度，下方连接直径4mm的直杆，直杆末端延伸出弯钩结构，弯钩的弯曲半径按照工程图标注设置，弯钩末端做2mm的平直段处理，避免悬挂衣物时勾扯面料。装配阶段采用贴合、同轴心配合将五个挂钩依次固定在底座的对应位置，完成装配后对整体结构做干涉检查，确认所有部件无碰撞、装配间隙合理。材质设置上，底座与挂钩统一赋予304不锈钢材质，调整金属粗糙度参数模拟哑光拉丝的表面效果，添加轻微的环境反射提升金属质感，渲染阶段采用柔和的顶光搭配侧方补光，清晰呈现挂钩的轮廓线条与结构细节，同时输出多角度的结构示意图与工程视图标注，完整展示产品的尺寸参数与装配关系。设计过程中充分考虑日常使用的承重需求，挂钩直杆与底座的连接位置做加厚处理，避免悬挂重物时出现断裂变形，整体造型简洁实用，心形端头兼顾装饰性，既满足入户、衣帽间悬挂帽子、大衣、围巾等物品的实用功能，也能适配多数家居装修风格，安装时可通过底座预留的沉头孔使用膨胀螺丝固定在墙面，安装便捷稳固耐用。
